มาตรฐานประยุกต์: | IEC 62196-3 | ประโยคประยุกต์: | ข้อ 36.3 รูปที่ 18 |
---|---|---|---|
สถานีทดสอบ: | สถานีเดียว | โหมดขับเคลื่อน: | เซอร์โวมอเตอร์ สองชิ้น X และ Y |
บังคับ: | 0-500N | บังคับเวลา: | 0-999.9s |
ช่วงเวลา: | 0-999.9s | ขายึดชิ้นงาน: | ความลาดชัน 30 ° ความสูง 1,000 มม. จากพื้นดิน |
Brand name: | Sinuo | การรับประกันปี: | หนึ่งปี |
แสงสูง: | IEC62196 ปลั๊กและซ็อกเก็ต Misalignment Tester,ปลั๊กรถยนต์และซ็อกเก็ต Misalignment Tester |

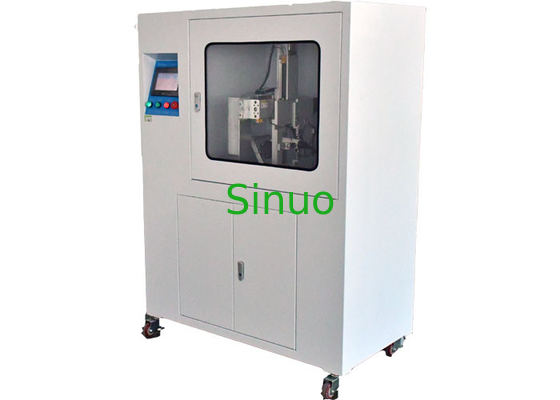

IEC62196 ปลั๊กชาร์จรถยนต์ไฟฟ้าและเครื่องทดสอบแนวไม่ตรงแนวของซ็อกเก็ต
ข้อมูลผลิตภัณฑ์:
เครื่องมือทดสอบการเยื้องศูนย์นี้เป็นไปตาม IEC62196-3 ข้อ 36.3 รูปที่ 18
พารามิเตอร์ทางเทคนิค:
พลัง | AC220V, 60Hz |
วิธีการควบคุม | การควบคุม PLC การทำงานของหน้าจอสัมผัส |
สถานี | หนึ่ง |
โหมดขับเคลื่อน | เซอร์โวมอเตอร์ สองชิ้น X และ Y |
บังคับ | 0-500N |
บังคับเวลา | 0-999.9s |
ช่วงเวลา | 0-999.9s |
บังคับทิศทางการใช้งาน | -X, +X, -Y, +Y |
ขายึดชิ้นงาน | ความลาดชัน 30 ° ความสูง 1,000 มม. จากพื้นดิน |
ขนาดโดยรวมของอุปกรณ์ | 100 มม. × 400 มม. × 1500 มม., 150 กก |
ในระหว่างการทดสอบการเพิ่มขึ้นของอุณหภูมิ ทันทีหลังจากการรักษาเสถียรภาพของอุณหภูมิ อุปกรณ์เสริมจะต้องรับภาระทางกลภายนอกดังแสดงในรูปที่ 18
ใช้เครื่องวัดแรงกดโหลด 100 N โดยมีพิกัดความเผื่อ -0/+10 N ดังแสดงในรูปที่ 19 ในแต่ละทิศทางควรใช้โหลดอย่างน้อย 1 นาทีหลังจากแอปพลิเคชันโหลดนี้ ควรนำโหลดออกเป็นเวลา 10 วินาทีและนำโหลดไปใช้อีกครั้งในทิศทางถัดไปภายใน 10 วินาทีกระบวนการนี้จะดำเนินต่อไปจนกว่าจะมีการนำโหลดไปใช้ใน 4 ทิศทาง (-X, +X, -Y, +Y) ดังแสดงในรูปที่ 19
อุปกรณ์นี้ใช้ตารางเลื่อน X, Y (รูปที่ 19) ซึ่งขับเคลื่อนด้วยเซอร์โวมอเตอร์และตรวจสอบโดยเซ็นเซอร์ค่าแรงเมื่อค่าแรงถึงเวลาที่กำหนดสำหรับการคงแรงคงที่โดยอัตโนมัติ ค่าแรงจะสลับไปยังทิศทางอื่นสำหรับการทดสอบโดยอัตโนมัติ
คำแนะนำการใช้งาน:
1 หมุนวงล้อจักรเพื่อเลื่อนกลไกการทำงานไปทางขวา และเปิดเผยส่วนต่อประสานการติดตั้งของแผ่นฐานยึดซ็อกเก็ต
2 เลือกแผ่นฐานยึดซ็อกเก็ตที่สอดคล้องกันตามซ็อกเก็ตตัวอย่าง จากนั้นยึดแผ่นฐานสำหรับติดตั้งซ็อกเก็ตเข้ากับอินเทอร์เฟซสำหรับการติดตั้งและดึงลวดของตัวอย่างออกจากรูด้านล่างส่วนต่อประสานการติดตั้ง
3 หมุนวงล้อจักรเพื่อย้ายกลไกการทำงานไปทางซ้าย จากนั้นเปิดแผงเซ็นเซอร์ที่อยู่ใกล้กับประตูมากที่สุด คลายน็อตเพื่อเปิดบล็อกยึด บอร์ดจะได้รับการแก้ไขโดยอัตโนมัติหลังจากหมุนขึ้น 90°จากนั้นคลายสกรูกำหนดตำแหน่งบนแผงยึดเซ็นเซอร์ เลื่อนเซ็นเซอร์ด้านซ้ายและขวาออกไปด้านนอก และเลื่อนเซ็นเซอร์ด้านบนและด้านล่างขึ้นและลง ทำให้เซ็นเซอร์อยู่ห่างจากศูนย์กลาง เพื่อไม่ให้กระทบต่อการติดตั้งปลั๊ก
4 เสียบปลั๊กเข้ากับซ็อกเก็ต ดึงหมุดระบุตำแหน่งออก แล้ววางเพลตลง ล็อคบล็อกยึดบนสกรู ล็อคน็อต และใส่สายของปลั๊กจากรูเปิดทางด้านขวา
5 กด Manual บนหน้าจอสัมผัส จากนั้นกด Left-Right-Up-Down เพื่อปรับเซ็นเซอร์แกน X และส่วนท้ายของปืนชาร์จให้อยู่บนเส้นกึ่งกลางเดียวกันและปรับหัวของเซ็นเซอร์ทั้งสี่ให้ห่างจากปืนชาร์จประมาณ 30 มม. จากนั้นล็อคสกรูเพื่อยึดเซ็นเซอร์
6 ปิดหน้าต่างสังเกตหลังจากติดตั้งตัวอย่าง แล้วเปิดประตูด้านล่าง และนำสายไฟของปลั๊ก เต้ารับ และเทอร์โมคัปเปิลจากช่องเล็กๆ ที่ด้านหลังของอุปกรณ์ เชื่อมต่อกับเครื่องทดสอบการเพิ่มอุณหภูมิภายนอก (อุณหภูมิภายนอกสูงขึ้น เครื่องทดสอบจัดเตรียมโดยลูกค้า)
7 กด รีเซ็ต ในหน้าจอควบคุม โปรดแน่ใจว่าค่าที่แสดงของเซ็นเซอร์สี่ตัวถูกล้างเป็นศูนย์และยืนยันตำแหน่งเริ่มต้น
8 กด Parameter ไปที่หน้าจอ Parameter ตั้งค่า Parameter ทั้งหมด
9 กลับไปที่อินเทอร์เฟซการควบคุม รอให้อุณหภูมิเพิ่มขึ้นคงที่แล้วกดเริ่มเพื่อเริ่มการทดสอบขั้นตอนการทดสอบมีดังนี้: -X แรงที่ใช้ →แรงถึง 60 วินาที→แรงที่ปล่อยออกมา 10s→+X ใช้ →แรงถึงและกดค้างไว้ 60s→ แรงที่ปล่อยออกมา10s → - แรง Y ที่ใช้ → แรงถึง 60 วินาที → แรงที่ปล่อยออกมา 10s → + แรง Y ที่ใช้ → แรงถึง 60 วินาที → แรงที่ปล่อยออกมาในระหว่างการดำเนินการ ค่าแรงจะแสดงตามเวลาจริง และมีเส้นโค้งที่สอดคล้องกันในสี่ทิศทาง
