ข้อ 16.16 EV การถอนกำลังและอุปกรณ์ทดสอบการตรวจสอบการสลัก
| Applied standard: | IEC 62196-1 | Applied clause: | 16.16 |
| Test method: | การทดสอบแรงแทรกและดึงออก | Insertion force weight kit: | 9.2กก. น้ำหนักเสริม 0.8กก. |
| Drop height limit of auxiliary weight: | 50mm | Weight: | Insertion: 2 KG; การใส่: 2 กก.; Withdrawn: 1 KG ถอนออก: 1 KG |
| High Light: | ข้อ 16.16 อุปกรณ์ทดสอบการตรวจสอบ,อุปกรณ์ทดสอบการตรวจสอบแรงถอน EV,อุปกรณ์ทดสอบยานพาหนะความสูง 50 มม. |
||

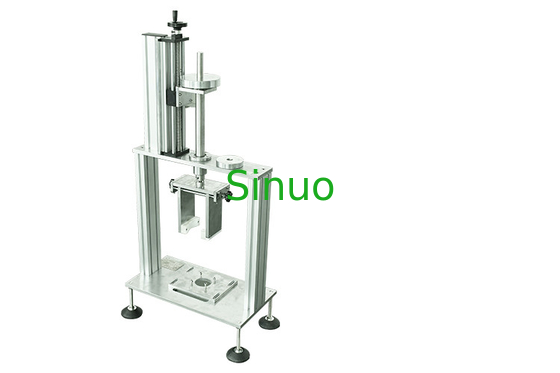

IEC 62196 ข้อ 16.16 แรงถอนยานพาหนะไฟฟ้าและอุปกรณ์ทดสอบการตรวจสอบการสลัก
ข้อมูลผลิตภัณฑ์:
ได้รับการออกแบบและผลิตตามข้อกำหนดมาตรฐานของ IEC 62196-1: 2020 ข้อ 16.16 เป็นต้น
อุปกรณ์เสริมแบบตายตัว (เต้ารับหรือช่องระบายอากาศของรถยนต์) ถูกติดตั้งไว้ในลักษณะที่อุปกรณ์เสริมสำหรับการผสมพันธุ์จะเคลื่อนลงไปในแนวตั้งในแนวตั้งในระหว่างขั้นตอนแรกของการเสียบวางน้ำหนักหลักไว้ที่ 9,2 กก. อย่างเหมาะสมบนอุปกรณ์เสริมการผสมพันธุ์หากอุปกรณ์เสริมที่เคลื่อนที่ไม่ได้ป้อนอุปกรณ์เสริมแบบตายตัวไปยังตำแหน่งที่ต้องการ ให้น้ำหนักเสริม 0.8 กก. ตกลงมาจากความสูง 5 ซม. ลงบนน้ำหนักหลักจากนั้นอุปกรณ์เสริมที่เคลื่อนที่จะต้องป้อนอุปกรณ์เสริมที่ติดอยู่กับที่ไปยังตำแหน่งที่จำเป็นในการยึดหน้าสัมผัสอย่างถูกต้อง
พารามิเตอร์ทางเทคนิค:
| มาตรฐานประยุกต์ | IEC 62196-1 |
| ประโยคประยุกต์ | 16.16 |
| การทดสอบแรงแทรก | |
| อุปกรณ์แรงแทรกคงที่สำหรับซ็อกเก็ตหรือซ็อกเก็ตอินพุตของเครื่องใช้ไฟฟ้า | |
| ชุดบังคับน้ำหนัก | 9.2กก. น้ำหนักเสริม 0.8กก. |
| ขีด จำกัด ความสูงของน้ำหนักเสริม | 50mm |
| น้ำหนัก 2 กก. | |
| การทดสอบแรงถอน | |
| แบ่งปันส่วนกลไกของ SN1013 ตาม IEC 62196-1 :2020 รูปที่ 13 | |
| แชร์ปลั๊กทดสอบสำหรับ SN1013 | |
| ถ่วงน้ำหนักให้อุปกรณ์ยก (เกจ + ตะขอ + น้ำหนัก) เป็น 9 กก. และน้ำหนักเสริม 1 กก. | |
| น้ำหนัก 1กก. | |
