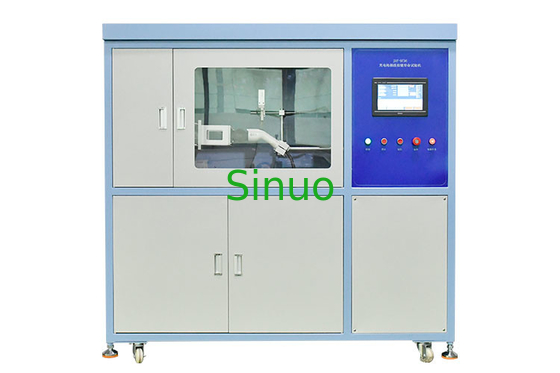

IEC60309-1 ข้อ 20 ตัวเชื่อมต่อยานพาหนะและเครื่องทดสอบความสามารถในการทำลายปลั๊ก
| Applied standard: | IEC IEC60309-1 | Applied clause: | ข้อ 20 และ 21 |
| Test station: | สถานีเดียว | Control method: | รวม PLC และหน้าจอสัมผัส |
| Drive mode: | เซอร์โวมอเตอร์ไดรฟ์ | Linear stroke: | 0-100มม |
| High Light: | เครื่องทดสอบความสามารถในการแตกหักของปลั๊ก,เครื่องทดสอบความสามารถในการทำลายปลั๊กของขั้วต่อ,IEC60309-1 อุปกรณ์ทดสอบยานพาหนะ |
||
IEC60309-1 ข้อ 20 เครื่องทดสอบตัวเชื่อมต่อยานพาหนะและความสามารถในการทำลายปลั๊ก
ข้อมูลผลิตภัณฑ์:
เครื่องทดสอบขั้วต่อยานพาหนะและความสามารถในการทำลายปลั๊กเป็นไปตามข้อกำหนดมาตรฐานของ IEC60309-1 ข้อ 20 และข้อ 21IEC62196-1 ข้อ 7.11 และข้อ 7.12 และอื่นๆ
ใช้เพื่อตรวจสอบว่าอุปกรณ์เสริมไฟฟ้า เช่น อินเทอร์เฟซการชาร์จรถยนต์ไฟฟ้า ปลั๊กอุตสาหกรรม เต้ารับ และข้อต่อสามารถทนต่อแรงกดทางกล ไฟฟ้า และความร้อนที่เกิดขึ้นระหว่างการทำงานปกติได้โดยไม่มีการสึกหรอมากเกินไปหรือมีผลเสียอื่นๆ หรือไม่
พารามิเตอร์ทางเทคนิค:
| ใช้มาตรฐาน | IEC IEC60309-1 |
| ใช้ข้อ | ข้อ 20 และ 21 |
| สถานีทดสอบ | เดี่ยว |
| วิธีการควบคุม | PLC การควบคุมแบบรวมอัจฉริยะพร้อมหน้าจอสัมผัสสีแบบมนุษย์ |
| โหมดขับเคลื่อน | เซอร์โวมอเตอร์ไดรฟ์ |
| วิธีการหนีบตัวอย่าง | การหนีบเชิงกล ตำแหน่งของจุดหนีบสามารถปรับได้ตามฟิกซ์เจอร์ 3 แกน |
| จังหวะเชิงเส้น | สามารถตั้งค่าล่วงหน้าได้ 0-100 มม. (ระยะห่างระหว่างปลั๊กทดสอบและซ็อกเก็ตทดสอบ≥ 50 มม.) |
| เวลาการนำ | 0-99.9 วินาที สามารถตั้งค่าล่วงหน้าได้ (หน้าสัมผัสทางไฟฟ้าควรคงไว้ไม่เกิน 4 วินาที และไม่น้อยกว่า 2 วินาที) |
| ความเร็วของการแทรกและการแยก | สามารถตั้งค่าล่วงหน้าได้ 0-0.85m/s ค่าเริ่มต้น (0.8±0.1)m/s) |
| ทดสอบความถี่ | 0-10 รอบ/นาที สามารถตั้งค่าล่วงหน้าได้ (3.75 รอบ/นาที=7.5 รอบ/นาที) |
| รอบการทดสอบ | 0~999999 รอบ สามารถตั้งล่วงหน้าได้ |
| กำลังโหลด | ภายนอก ให้แรงดัน กระแส และตัวประกอบกำลังที่ต้องการมาตรฐาน ตู้โหลดเป็นทางเลือก |
| ตู้โหลดเสริม | หมายเหตุ: เฉพาะกับตู้โหลดไฟฟ้ากระแสสลับ, 0-70A, แรงดันไฟฟ้า 0-300V |
| ทดสอบเนื้อหา |
การทดสอบความสามารถในการทำลายการเชื่อมต่ออุปกรณ์เชื่อมต่อ/การชาร์จ ตัวเชื่อมต่ออุปกรณ์ / อินเทอร์เฟซการชาร์จ การทดสอบอายุการใช้งานปกติ |
| ฟังก์ชั่นการตรวจจับ | สัญญาณเตือนวงจรเปิดสามารถรับรู้ได้ในระหว่างการทดสอบภายใต้โหลด และสามารถบันทึกรอบตามเวลาจริงได้ |
| การป้องกันความปลอดภัย | ป้องกันดิน ป้องกันไฟฟ้าลัดวงจร |
