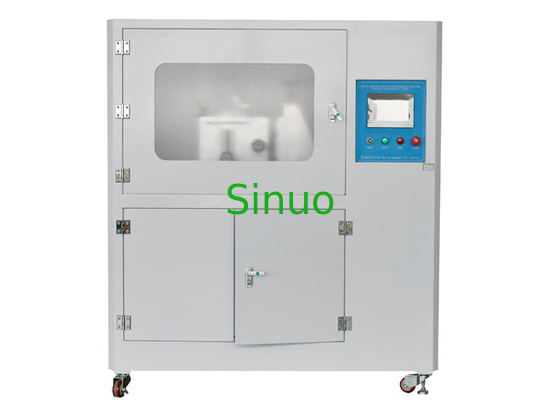

IEC62196-1 ปลั๊กและตัวเชื่อมต่อรถยนต์ไฟฟ้าตัวทดสอบความจุแตก
| Applied Standard: | IEC62196-1, IEC60309-1 | Drive Mode: | เซอร์โวมอเตอร์ไดรฟ์ |
| Linear Stroke: | 0-100มม. | Conduction Time: | 0-99.9s |
| Test Frequency: | 0-10 รอบ/นาที | Speed of Insertion and Separation: | 0-0.85m/s สามารถตั้งค่าล่วงหน้าได้ |
| High Light: | เครื่องทดสอบความสามารถในการทำลายปลั๊กของยานพาหนะ,IEC 62196 เครื่องทดสอบความสามารถในการทำลายปลั๊ก |
||
IEC62196-1 ปลั๊กและตัวเชื่อมต่อรถยนต์ไฟฟ้าตัวทดสอบความจุแตก
ข้อมูลผลิตภัณฑ์:
อุปกรณ์ทดสอบนี้ใช้เพื่อตรวจสอบว่าอุปกรณ์เสริมทางไฟฟ้า เช่น ส่วนต่อประสานการชาร์จรถยนต์ไฟฟ้า ปลั๊กอุตสาหกรรม เต้ารับ และข้อต่อสามารถทนต่อความเครียดทางกล ไฟฟ้า และความร้อนที่เกิดขึ้นระหว่างการทำงานปกติโดยไม่มีการสึกหรอมากเกินไปหรือผลกระทบที่เป็นอันตรายอื่นๆ หรือไม่
เซอร์โวมอเตอร์ขับเคลื่อนกลไกเพื่อให้ตัวอย่างทดสอบทำซ้ำการแทรกและการถอนสามารถใช้โหลดภายนอกสำหรับการทดสอบความสามารถในการแตกหักได้สามารถตั้งค่าเวลาเปิด/ปิด ความเร็วทดสอบ จังหวะ และมุมบนหน้าจอสัมผัสได้
มาตรฐานที่ใช้ & อนุประโยค:
IEC62196-1: 2014 "ปลั๊ก เต้ารับ คอนเนคเตอร์รถยนต์ และทางเข้ารถยนต์ - การชาร์จแบบนำไฟฟ้าของรถยนต์ไฟฟ้า - ส่วนที่ 1: ข้อกำหนดทั่วไป" ข้อ 22 และข้อ 23
IEC60309-1: 2012 "ปลั๊ก เต้ารับและข้อต่อสำหรับอุตสาหกรรม - ส่วนที่ 1: ข้อกำหนดทั่วไป" ข้อ 20 และข้อ 21
โครงสร้าง:
ใช้เฟรมหลักที่ขับเคลื่อนด้วยเซอร์โวมอเตอร์ บอลสกรูที่มีความแม่นยำและสายพานราวลิ้น พร้อมหน้าจอสัมผัสสีสำหรับการทำงานแบบ humanized และจอแสดงผลดิจิตอลอันทรงพลัง และ PLC สำหรับการควบคุมอัจฉริยะ ใช้แคลมป์แบบปรับได้สามแกนสำหรับการทดสอบช่วงอายุการใช้งานของอินเทอร์เฟซการชาร์จ
พารามิเตอร์ทางเทคนิค:
| สถานีทดสอบ | โสด ปรับแต่งได้ |
| วิธีการควบคุมไฟฟ้า | ระบบควบคุมอัจฉริยะแบบบูรณาการของ PLC พร้อมหน้าจอสัมผัสสี humanized |
| โหมดขับเคลื่อน | เซอร์โวมอเตอร์ไดรฟ์ |
| วิธีการจับยึดตัวอย่าง | การจับยึดแบบกลไก ตำแหน่งของจุดจับยึดสามารถปรับได้ตามฟิกซ์เจอร์ 3 แกน |
| จังหวะเชิงเส้น | 0-100 มม. สามารถตั้งค่าล่วงหน้าได้ (ระยะห่างระหว่างปลั๊กทดสอบและซ็อกเก็ตทดสอบ≥ 50 มม.) |
| เวลานำ | 0-99.9 วินาที สามารถตั้งค่าล่วงหน้าได้ (ควรรักษาหน้าสัมผัสทางไฟฟ้าไม่เกิน 4 วินาที ไม่น้อยกว่า 2 วินาที) |
| ความเร็วของการแทรกและการแยก | 0-0.85m/s สามารถตั้งค่าล่วงหน้าได้ ค่าเริ่มต้น (0.8±0.1)m/s |
| รอบการทดสอบ | สามารถตั้งค่าล่วงหน้าได้ 0 ~ 999999 รอบ (จังหวะคือการใส่หรือการถอนปลั๊กหรือขั้วต่อรถยนต์ด้วยอุปกรณ์เสริมการผสมพันธุ์ รอบหนึ่งประกอบด้วยสองจังหวะ หนึ่งสำหรับการแทรกและอีกหนึ่งครั้งสำหรับการถอน) |
| ความถี่ในการทดสอบ | 0-10 รอบ/นาที สามารถตั้งค่าล่วงหน้าได้ (3.75 รอบ/นาที = 7.5 สโต๊ค/นาที) |
| กำลังโหลด | ผู้ใช้ควรจัดเตรียมภายนอกโดยให้แรงดันไฟฟ้ากระแสไฟและตัวประกอบกำลังไฟฟ้าตามมาตรฐานที่กำหนด |
| ตู้โหลดเสริม | หมายเหตุ: เฉพาะกับตู้โหลดไฟฟ้ากระแสสลับ, 0-70A, แรงดันไฟ 0-300V |
| เนื้อหาทดสอบ |
อุปกรณ์ต่อพ่วง/อินเทอร์เฟซการชาร์จทำลายการทดสอบความจุ อุปกรณ์ต่อพ่วง / อินเทอร์เฟซการชาร์จการทดสอบอายุการใช้งานปกติ |
| ฟังก์ชั่นการตรวจจับ | สัญญาณเตือนวงจรเปิดสามารถรับรู้ได้ในระหว่างการทดสอบภายใต้โหลด และสามารถบันทึกรอบได้ตามเวลาจริง |
| การป้องกันความปลอดภัย | การป้องกันกราวด์, การป้องกันไฟฟ้าลัดวงจร |
| ขนาดและน้ำหนักของอุปกรณ์ | W1000*D750*H1200mm ทั้งเครื่องประมาณ 150Kg |
| พาวเวอร์ซัพพลาย | เฟสเดียว AC220V±10%, 50/60Hz, 10A |
