IEC 62196-1 รถยนต์ไฟฟ้าอุปกรณ์ทดสอบการดัดงอแบบไม่ต้องต่อสายได้
| Applied Standard: | IEC 62196-1Ed.4 | Drive Mode: | เซอร์โวมอเตอร์ |
| Flexing Angle: | 0-360 ° สามารถปรับได้อย่างอิสระ | Flexing Rate: | 0-60 รอบ / นาที สามารถตั้งค่าล่วงหน้าได้ |
| Control Mode: | หน้าจอสัมผัส | Flexing Cycles: | สามารถตั้งค่าล่วงหน้าได้ 0 ~ 999999 ค่าเริ่มต้น 20,000 รอบ |
| High Light: | อุปกรณ์ทดสอบแรงดัดงอแบบไม่ใช้สายไฟ,IEC 62196-1 อุปกรณ์ทดสอบการดัดงอ,อุปกรณ์ทดสอบยานพาหนะแบบจอสัมผัส |
||

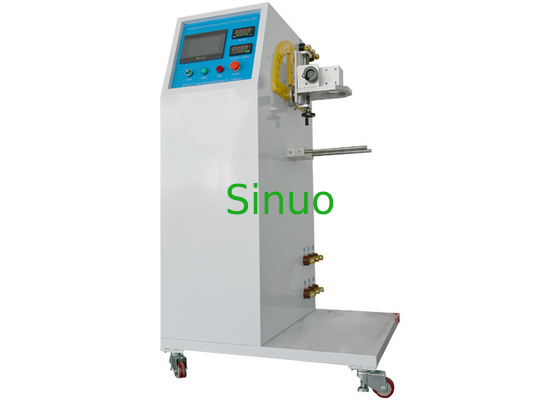

เครื่องทดสอบการดัดงอของแรงทางกลแบบไม่ต่อสายสำหรับรถยนต์ไฟฟ้า
ข้อมูลผลิตภัณฑ์:
อุปกรณ์ทดสอบนี้ใช้ในการประมวลผลการทดสอบการโค้งงอของโหลดทางกลของปลั๊กรถยนต์ เต้ารับและอุปกรณ์ต่อพ่วงที่ไม่สามารถต่อสายได้
ใช้เซอร์โวมอเตอร์เพื่อขับเคลื่อนแท่นหมุน เพื่อให้ชิ้นงานทดสอบแกว่งไปทางซ้ายและขวา การทดสอบจะหยุดโดยอัตโนมัติเมื่อรอบการทดสอบถึงค่าที่ตั้งไว้ล่วงหน้า
มาตรฐานที่ใช้ & อนุประโยค:
IEC 62196-1Ed.4CDV 2020 ข้อ 26.4, รูปที่ 20, ตารางที่ 14
โครงสร้าง:
อุปกรณ์นี้ขับเคลื่อนด้วยเซอร์โวมอเตอร์ พร้อมแผ่นอะลูมิเนียมสำหรับยึดสำหรับตัวอย่างขนาดใหญ่ จึงสามารถรับรู้ได้ว่าแกนการสั่นจะตรงกับจุดเข้าของสายไฟมากที่สุดเท่าที่จะเป็นไปได้เมื่อทำการจับยึดตัวอย่าง ส่งผลให้มีการเคลื่อนตัวด้านข้างขั้นต่ำของสายเคเบิลแบบยืดหยุ่นและ โหลด
พารามิเตอร์ทางเทคนิค:
| สถานีทดสอบ | เดี่ยว |
| วิธีการควบคุมไฟฟ้า | การควบคุมแบบบูรณาการอัจฉริยะ PLC, การทำงานของอินเทอร์เฟซแบบสัมผัสขนาด 7 นิ้ว |
| โหมดขับเคลื่อน | เซอร์โวมอเตอร์ |
| วิธีการจับยึดตัวอย่าง | การหนีบเครื่องกล ตำแหน่งของจุดหนีบสามารถปรับได้ |
| มุมงอ | 0-360 ° สามารถปรับได้อย่างอิสระ (ค่าเริ่มต้น 90°, 45 °ที่ด้านใดด้านหนึ่งของแนวตั้ง) |
| อัตราการงอ | 0-60 รอบ / นาที สามารถตั้งค่าล่วงหน้าได้ |
| รอบการงอ | สามารถตั้งค่าล่วงหน้าได้ 0 ~ 999999 ค่าเริ่มต้น 20,000 รอบ |
| โหลดน้ำหนัก | 20N, 25N, 50N, 75N, 100N, 120N, 140N, 180N |
| กำลังโหลด | ภายนอก (ไม่รวม) ตู้บรรทุกพร้อมแรงดันไฟฟ้าที่ปรับได้ระหว่างตัวนำ 0-250V และกระแสไฟ AC0-800A ที่ปรับได้เป็นตัวเลือก |
| ทดสอบคำพิพากษา | พิจารณาจากสัญญาณที่ให้ไว้เมื่อกระแสนำไฟฟ้าหรือไม่ |
| ขนาดและน้ำหนักของอุปกรณ์ | W950*D650*H1600mm ทั้งเครื่องประมาณ 320Kg |
| พาวเวอร์ซัพพลาย | เฟสเดียว AC220V±10%, 60Hz, 10A |
