IEC 62196-1 อุปกรณ์กระแทกลูกเหล็กสำหรับการทดสอบรถยนต์ไฟฟ้า
| Applied Standard: | IEC 62196-1Ed.4 | Application: | การทดสอบแรงกระแทกของตัวเครื่อง |
| Impact steel ball: | เส้นผ่านศูนย์กลาง 50.8 มม. 0.535 กก. | Drop height: | ปรับได้ 0.4-1.5 เมตร |
| Control mode: | ระบบควบคุมอิเล็กทรอนิกส์ | Clause: | CDV 2020 ข้อ 9, 13.3.2,16.9, 26.7.3, ตารางที่ 4 |
| High Light: | IEC 62196-1 อุปกรณ์กระแทกลูกเหล็ก,อุปกรณ์กระแทกลูกเหล็กรถยนต์ไฟฟ้า,อุปกรณ์กระแทกลูกเหล็กปรับได้ 1.5 ม |
||

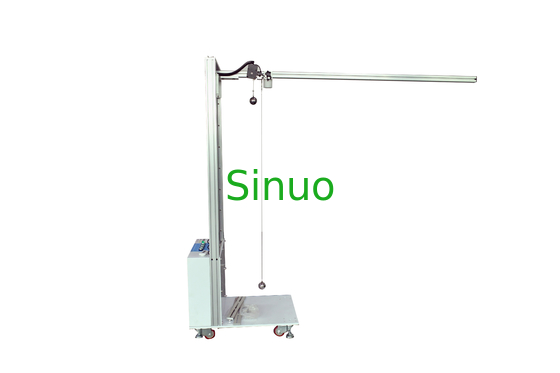

IEC 62196-1 อุปกรณ์กระแทกลูกเหล็กสำหรับการทดสอบรถยนต์ไฟฟ้า
ข้อมูลผลิตภัณฑ์:
เครื่องทดสอบการตกลูกเหล็กเหมาะสำหรับกล้องดิจิตอล, โทรศัพท์มือถือ,
พีดีเอ เครื่องคิดเลข สมุดบันทึก โทรศัพท์ รถยนต์ และเครื่องจักรที่สมบูรณ์อื่นๆ หรือเปลือกพลาสติก จะต้องผ่านการทดสอบความทนทานต่อแรงกระแทกของลูกเหล็กเพื่อประเมินความทนแรงกระแทกของผลิตภัณฑ์เครื่องนี้วางผลิตภัณฑ์ไว้บนแท่นทดสอบ ปล่อยลูกเหล็กตามน้ำหนักที่กำหนดบนผลิตภัณฑ์อย่างอิสระจากค่าที่กำหนดเพียงอย่างเดียว และตรวจจับความต้านทานแรงกระแทกของผลิตภัณฑ์
มาตรฐาน: เป็นไปตาม IEC 62196-1Ed.4CDV 2020 ข้อ 26.2, fig18, ตารางที่ 13
การใช้งาน: อุปกรณ์นี้เหมาะสำหรับการทดสอบการตกกระแทกของตัวเครื่อง
ตัวอย่างการทดสอบ: Luminaries, Audio, Video และอุปกรณ์อิเล็กทรอนิกส์ที่คล้ายกัน, อุปกรณ์เทคโนโลยีสารสนเทศ
ลักษณะการทำงาน: อุปกรณ์สามารถทำการทดสอบได้ 2 รูปแบบ คือ การตกกระแทกในแนวตั้งและการกระแทกจากวงสวิง
พารามิเตอร์:
- ลูกเหล็กกระแทก: เส้นผ่านศูนย์กลาง 50.8 มม., 0.535 กก.
- ความสูงลดลง: ปรับได้ 0.4-1.5 เมตร
- โหมดยก: ไฟฟ้า
- โหมดหนีบหนีบ: ระบบควบคุมอิเล็กทรอนิกส์
- แหล่งจ่ายไฟ: 220V, 60Hz
- พลังงานกระแทกตามตารางต่อไปนี้:
ตารางที่ 13 - พลังงานกระแทกสำหรับการทดสอบแรงกระแทกของลูก
| เรตติ้ง A | พลังงาน J | |
| ทางเข้ารถ | เต้ารับ | |
| มากถึงและรวมถึง32 | 1 | 1 |
| มากกว่า 32 ขึ้นไปและรวมถึง 100 | 2 | 2 |
| มากกว่า 100 ขึ้นไปและรวม 150 | 3 | 3 |
| มากกว่า 150 ขึ้นไปและรวมถึง 800 | 4 | 4 |
