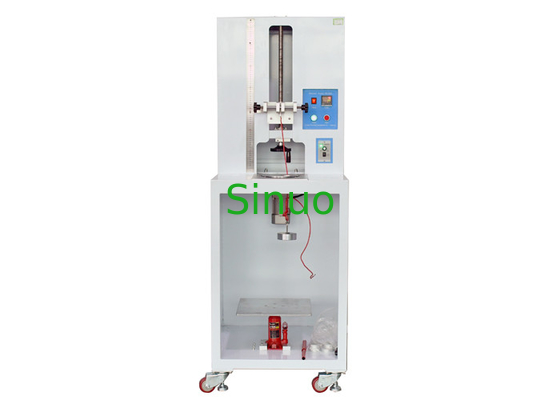

IEC 62196-1 Ed.4 เครื่องทดสอบขั้วต่อสกรูยึดสำหรับรถยนต์ไฟฟ้า
| Applied Standard: | IEC 62196-1Ed.4CDV 2020 ข้อ 13.3.1 fig12, ตาราง3 | The range of counting number: | 1~9999 (150 ครั้ง (15 นาที) เป็นค่าเริ่มต้น |
| Rate of Testing: | (10±2) รอบ/นาที | Rotating weight: | 0.4~70.3 กก. |
| The rotating diameter: | 75mm | The diameter of bushing hole (mm): | 6.5,9.5, 13,14.5,15.9 เป็นต้น |
| High Light: | IEC 62196-1 เครื่องทดสอบขั้วต่อสกรูหนีบ,เครื่องทดสอบขั้วต่อสกรูยึดรถยนต์ไฟฟ้า |
||
IEC 62196-1 Ed.4 เครื่องทดสอบขั้วต่อสกรูยึดสำหรับรถยนต์ไฟฟ้า
ข้อมูลผลิตภัณฑ์:
เครื่องทดสอบนี้เป็นไปตาม IEC 62196-1Ed.4CDV 2020 ข้อ 13.3.1 fig12 ตารางที่ 3
การปฏิบัติตามข้อกำหนดนี้ใช้เพื่อตัดสินว่าการออกแบบและโครงสร้างของขั้วต่อสกรูยึดสอดคล้องกับข้อกำหนดไม่ให้ลวดเสียหายมากเกินไปหรือไม่นอกจากนี้ยังใช้เพื่อตรวจสอบว่าขั้วต่อสกรูยึดสามารถรับแรงกดระหว่างการใช้งานปกติได้หรือไม่
เวลาทดสอบสามารถตั้งค่าล่วงหน้าได้ก่อนการทดสอบ และการปฏิบัติตามจะหยุดโดยอัตโนมัติพร้อมสัญญาณเตือนเมื่อถึงเวลาทดสอบ
พารามิเตอร์ทางเทคนิค:
| พาวเวอร์ซัพพลาย: | AC220V,60Hz |
| ช่วงของการนับจำนวน: | 1~9999 (150 ครั้ง (15 นาที) เป็นค่าเริ่มต้น |
| อัตราการทดสอบ: | (10±2) รอบ/นาที |
| น้ำหนักหมุน: | 0.4~70.3กก. (รายละเอียดอ้างอิงตามตารางที่ 3) |
| เส้นผ่าศูนย์กลางหมุน: | 75mm |
| เส้นผ่านศูนย์กลางของรูบุช (มม.): | 6.5,9.5, 13,14.5,15.9,19.1,22.2,25.4,28.6, 31.8, 38.1, 44.5 มม. (รายละเอียดตามตารางที่ 3) |
| ความสูง (H) (มม.): | 260-660mm |
| ขนาด: | 790mmX400mmX1500mm |
การกำหนดค่าบัสและมวลมีดังต่อไปนี้:
