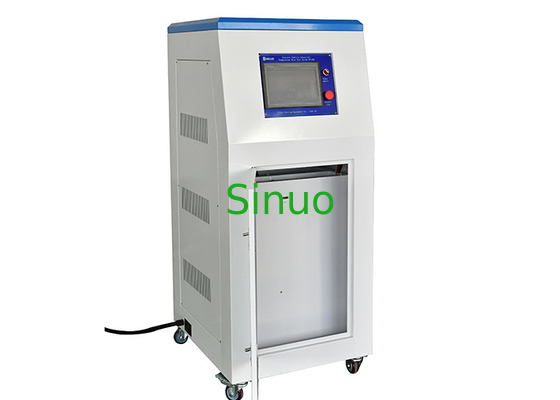

IEC60309-1 2012 อุณหภูมิตัวเชื่อมต่อเพิ่มขึ้น 0 ～ 400 ℃ระบบทดสอบ
| Applied Standard: | IEC62196-1：2014 IEC60309-1：2012 | Temperature data recording: | โดยคอมพิวเตอร์หรือที่เก็บข้อมูลดิสก์ U |
| Test Content: | อุณหภูมิสูงขึ้น | Control Method: | PLC |
| Test Channels: | 8 ช่อง | Output Current: | Max. แม็กซ์ 400.0A 400.0A |
| Output Voltage: | ไฟฟ้ากระแสสลับ 5V | Temperature Measurement Range: | 0 ~ 400 ° C |
| High Light: | ระบบทดสอบการเพิ่มขึ้นของอุณหภูมิตัวเชื่อมต่อ PLC,IEC 62196-1 ระบบทดสอบการเพิ่มขึ้นของอุณหภูมิตัวเชื่อมต่อ,อุปกรณ์ทดสอบยานพาหนะอุณหภูมิสูงขึ้น |
||
IEC60309-1:2012 อุณหภูมิตัวเชื่อมต่อเพิ่มขึ้น 0 ~ 400 ℃ระบบทดสอบ
ภาพรวมอุปกรณ์:
อุปกรณ์นี้ให้แรงดันทดสอบแรงดันต่ำแก่ตัวอย่างผ่านการทดสอบการจำลองของสภาพแวดล้อมการใช้งานปกติ เก็บอุณหภูมิที่เพิ่มขึ้นภายในช่วงระยะเวลาหนึ่ง และเปรียบเทียบกับข้อกำหนดมาตรฐาน
ใช้เพื่อตรวจจับการทดสอบการเพิ่มขึ้นของอุณหภูมิของปลั๊กและซ็อกเก็ตอินเทอร์เฟซของกองชาร์จหลังจากผ่านพิกัดกระแสเพื่อประเมินความร้อนของพื้นผิวของอุปกรณ์ไฟฟ้าเมื่อเชื่อมต่อกระแสโหลดและอุณหภูมิที่เพิ่มขึ้นของเทอร์มินัล ตรงตามข้อกำหนดของมาตรฐาน
สามารถใช้ตรวจจับพอร์ตชาร์จรถยนต์ไฟฟ้า เต้ารับปลั๊กอุตสาหกรรม และตัวเชื่อมต่อ
โครงสร้างและลักษณะเฉพาะ:
ระบบทดสอบการเพิ่มขึ้นของอุณหภูมิประกอบด้วยตัวควบคุมแรงดันไฟฟ้า ตัวส่งสัญญาณปัจจุบัน ตัวควบคุมแบบตั้งโปรแกรมได้ของ PLC เซ็นเซอร์กระแสไฟ ส่วนต่อประสานระหว่างคนกับเครื่องจักรแบบสัมผัส และแชสซีที่เคลื่อนย้ายได้มันสามารถเอาท์พุตกระแสทดสอบได้อย่างเสถียร ขจัดอิทธิพลของกระแสทดสอบอันเนื่องมาจากความผันผวนของแรงดันไฟฟ้าของแหล่งจ่ายไฟ การต่อสายหรือแท่งทองแดง และการเปลี่ยนแปลงในความต้านทานของตัวอย่างทดสอบ และปรับปรุงความแม่นยำของผลการทดสอบแหล่งจ่ายไฟมีข้อดีของการสูญเสียต่ำ ประสิทธิภาพสูง ใช้งานง่าย และฟังก์ชันการควบคุมและการตรวจจับที่สมบูรณ์หน้าจอสัมผัสสามารถแสดงค่าปัจจุบันและค่าอุณหภูมิของแต่ละจุดวัดอุณหภูมิได้เสมอสามารถบันทึกค่าอุณหภูมิทุกๆ 2 วินาที เพื่อสร้างรายงาน ซึ่งสามารถเก็บไว้ในดิสก์ U และคัดลอกไปยังคอมพิวเตอร์เพื่อดูและพิมพ์ได้
พารามิเตอร์ทางเทคนิค:
| จุดวัดอุณหภูมิ | 8 ช่อง |
| วิธีการใช้งาน | อินเทอร์เฟซระบบสัมผัสแบบ humanized |
| กระแสไฟที่ปรับได้ของเอาต์พุตคงที่ | AC 0.50~50.00~400.0A (ระดับ 1 สามารถตั้งค่าได้) |
| โหมดกระแสไฟขาออก | ต่อเนื่อง/ไม่ต่อเนื่อง |
| โหลดทดสอบแรงดันขาออก | ต่ำกว่า AC 5V |
| ความละเอียดปัจจุบัน | 0.1A |
| ความแม่นยำของแอมมิเตอร์ | ±1%±3 ไบต์ |
| ความแม่นยำของโวลต์มิเตอร์ | ±1%±3 ไบต์ |
| เวลาทดสอบโหมดต่อเนื่อง | 0.01~99.99 ชั่วโมง |
| เวลาทดสอบโหมดไม่ต่อเนื่อง | 0.01~99.99 ชั่วโมง |
| รอบการทดสอบโหมดไม่ต่อเนื่อง | 1 ~ 99999 รอบ, ปิดอัตโนมัติเมื่อรอบการทดสอบถึงค่าที่ตั้งไว้ล่วงหน้า |
| ช่วงการวัดอุณหภูมิ | 0 ~ 400 ° C ความแม่นยำในการอ่าน 0.3% + 1 ° C;ความละเอียด: 0.1°C |
| การรับข้อมูลอุณหภูมิ | กำหนดค่าอินเทอร์เฟซการสื่อสาร RS232 และอินเทอร์เฟซบันทึกข้อมูล |
| ความเร็วในการสแกนอุณหภูมิ | 1 ถึง 255 วินาทีทุกช่อง |
| บันทึกข้อมูลอุณหภูมิ | ข้อมูลสามารถจัดเก็บดิสก์ U |
| เทอร์โมคัปเปิลวัดอุณหภูมิ | American Omega T-type 30AWG ฟิลาเมนต์เทอร์โมคัปเปิล ยาว 2 เมตร รวม 8 ชิ้น |
| พาวเวอร์ซัพพลาย | เฟสเดียว AC220V±10%, 50/60Hz, 3KVA |
| ขนาดและน้ำหนักของอุปกรณ์ | ประมาณL 800mm* W 680mm* H1610mm, 125KG |
