IEC 62196-1 เกจทดสอบความสามารถในการสอดสำหรับตัวนำไฟฟ้าที่ไม่ได้เตรียมไว้แบบกลม
| Applied Standard: | IEC 62196-1: 2020 | Applied Clause: | ข้อ 13.2.1 |
| Applied Figure: | รูปที่ 11 | Applied Sample: | ตัวนำที่ไม่ได้เตรียมตัวไว้แบบกลม |
| Material: | เหล็ก | Quantity: | 16 ชิ้น |
| High Light: | IEC 62196-1 เกจทดสอบความสามารถในการแทรก,รูปที่ 11 เกจทดสอบความสามารถในการแทรก |
||
IEC 62196-1 เกจทดสอบความสามารถในการสอดสำหรับตัวนำไฟฟ้าที่ไม่ได้เตรียมไว้แบบกลม
ภาพรวมผลิตภัณฑ์:
เกจเป็นไปตาม IEC 62196-1:2014 ข้อ 13.2.1 รูปที่ 6 ตารางที่ 7, IEC 62196-1: 2020 ข้อ 13.2.1 รูปที่ 11 ตารางที่ 2
ใช้เพื่อตรวจสอบว่าขั้วต่อแบบสกรูต้องยอมให้มีการเชื่อมต่อที่เหมาะสมของตัวนำทองแดงหรือโลหะผสมทองแดงที่มีพื้นที่หน้าตัดที่ระบุตามที่แสดงในตารางที่ 2 ของ IEC 62196-1:2020
พารามิเตอร์ทางเทคนิค:

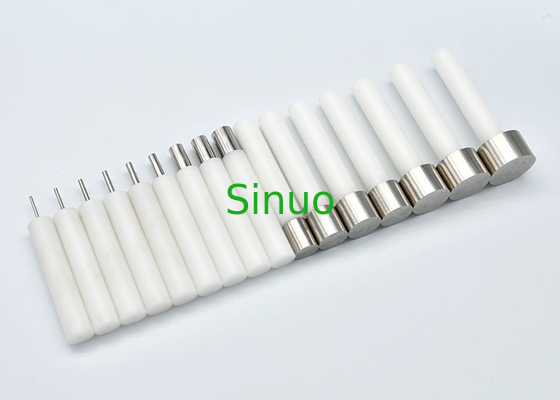

รวม 16 ชิ้น
ทำจากเหล็ก มีหูหิ้วไนลอน
ขนาดและรูปร่างทำขึ้นตามรูปมาตรฐานและตารางต่อไปนี้:
|
ยืดหยุ่นได้ mm2 |
แข็ง (แข็งหรือควั่น) mm2 |
เส้นผ่านศูนย์กลาง มม |
ความคลาดเคลื่อนสำหรับ a มม |
| 1.5 | 1.5 | 2.4 |
0 -0.05 |
| 2.5 | 4 | 2.8 |
0 -0.05 |
| 4 | 6 | 3.6 |
0 -0.06 |
| 6 | 10 | 4.3 |
0 -0.06 |
| 10 | - | 5.3 |
0 -0.06 |
| 16 | 25 | 6.9 |
0 -0.07 |
| 50 | 70 | 12.0 |
0 -0.08 |
| 70 | - | 14.0 |
0 -0.08 |
| - | 150 | 18.0 |
0 -0.08 |
| 150 | 185 | 20.0 |
0 -0.08 |
| 185 | 240 | 25 |
0 -0.08 |
| 240 | 300 | 28 |
0 -0.08 |
| 300 | 400 | 28.5 |
0 -0.08 |
| 400 | 500 | 33 |
0 -0.08 |
| 500 | 630 | 37 |
0 -0.08 |
| 630 | 800 | 41 |
0 -0.08 |
|
หน้าตัดสูงสุดของตัวนำและเกจที่เกี่ยวข้อง วัสดุ: เหล็ก |
|||
