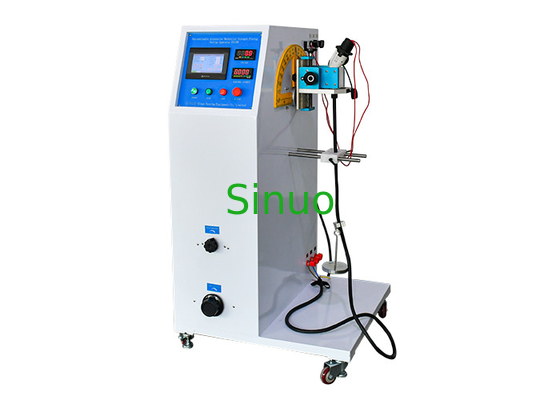

IEC 62196-1 เครื่องทดสอบการชาร์จด้วยปืนไฟฟ้าแบบยืดหยุ่น PLC Control
| Applied Standard: | IEC 62196-1: 2020 | Applied Clause: | ข้อ 26.4 |
| Applied Figure: | รูปที่ 20 | Control Method: | บมจ |
| Test Station: | โสด | Drive Mode: | เซอร์โวมอเตอร์ |
| Flexing Angle: | ปรับได้ 0-360 ° | Flexing Rate: | ปรับได้ 0-60 รอบ / นาที |
| High Light: | IEC 62196 อุปกรณ์ทดสอบการดัดงอ,อุปกรณ์ทดสอบการดัดงอแบบปรับได้ 360 °,อุปกรณ์ทดสอบการดัดงอ PLCPL |
||
IEC 62196-1 อุปกรณ์เสริมสำหรับรถยนต์ไฟฟ้าที่ไม่สามารถเปลี่ยนสายได้ เครื่องทดสอบการดัดงอ
ภาพรวมอุปกรณ์:
เครื่องมือทดสอบความยืดหยุ่นได้รับการออกแบบและผลิตตามข้อกำหนดของ IEC62196-1: 2020 ข้อ 26.4 รูปที่ 20, IEC60309-1: 2012 ข้อ 24.4 รูปที่ 9 ฯลฯ ใช้ในการประมวลผลการทดสอบการดัดงอของโหลดทางกลของปลั๊กรถ ซ็อกเก็ต - เต้ารับและอุปกรณ์ต่อพ่วงที่ไม่สามารถต่อสายได้
อุปกรณ์นี้ใช้การควบคุม PLC และดำเนินการโดยอินเทอร์เฟซระหว่างมนุษย์และเครื่องจักรสีขนาด 7 นิ้ว ใช้เซอร์โวมอเตอร์เพื่อควบคุมมุมโค้งงอสามารถตั้งค่ามุมงอ ความเร็วโค้งงอ และรอบการทดสอบได้บนหน้าจอสัมผัสการทดสอบจะดำเนินการโดยอัตโนมัติตามพารามิเตอร์ที่ตั้งไว้เมื่อเวลาทดสอบถึงจำนวนครั้งที่กำหนดไว้ล่วงหน้า อุปกรณ์จะหยุดทำงานโดยอัตโนมัติและให้สัญญาณแจ้งเสร็จสิ้นการทดสอบอุปกรณ์ทดสอบมีข้อดีของจอแสดงผลดิจิตอลที่มีความแม่นยำสูง การแปลงความถี่ดิจิตอลที่มีประสิทธิภาพสูง การปรับความเร็วที่แม่นยำ การตั้งค่าหน่วยความจำ 6 หลัก ฟิกซ์เจอร์โมดูลาร์มัลติฟังก์ชั่น เครื่องมือวัดศูนย์กลางการหมุนที่หมุนได้ และโหลดในตัวที่สามารถจ่ายได้ โหลดแรงดันไฟฟ้าเพื่อทดสอบตัวอย่างระหว่างการทดสอบ
พารามิเตอร์ทางเทคนิค:
| สถานีทดสอบ | เดี่ยว |
| วิธีการควบคุมไฟฟ้า | การควบคุมแบบบูรณาการอัจฉริยะ PLC, การทำงานของอินเทอร์เฟซแบบสัมผัสขนาด 7 นิ้ว |
| โหมดขับเคลื่อน | เซอร์โวมอเตอร์ |
| วิธีการจับยึดตัวอย่าง | การหนีบเครื่องกล ตำแหน่งของจุดหนีบสามารถปรับได้ |
| มุมงอ | 0-360 ° สามารถปรับได้อย่างอิสระ (ค่าเริ่มต้น 90°, 45 °ที่ด้านใดด้านหนึ่งของแนวตั้ง) |
| อัตราการงอ | 0-60 รอบ / นาที สามารถตั้งค่าล่วงหน้าได้ |
| รอบการงอ | สามารถตั้งค่าล่วงหน้า 0 ~ 999999 ค่าเริ่มต้น 20,000 รอบ |
| โหลดน้ำหนัก | 20N, 25N, 50N, 75N, 100N |
| กำลังโหลด | ในตัว ปรับแรงดันไฟฟ้าระหว่างตัวนำ 0-250V และกระแสไฟ AC0-400A ปรับได้ |
| ทดสอบคำพิพากษา | ตัดสินโดยสัญญาณที่กำหนดเมื่อกระแสถูกดำเนินการหรือไม่ |
| ขนาดและน้ำหนักของอุปกรณ์ | L 850mm * W 800mm * H 1500mm ทั้งเครื่องประมาณ 200Kg |
| พาวเวอร์ซัพพลาย | สามเฟส AC380V±10%, 50Hz/60Hz |
