| MOQ: | 1 |
| ราคา: | Customized |
| บรรจุภัณฑ์มาตรฐาน: | ไม้อัด |
| ระยะเวลาการจัดส่ง: | 20 วัน |
| วิธีการชำระเงิน: | L / C ,, T / T เวสเทิร์นยูเนี่ยน MoneyGram |
| ความสามารถในการจัดหา: | 20 ชุดต่อเดือน |

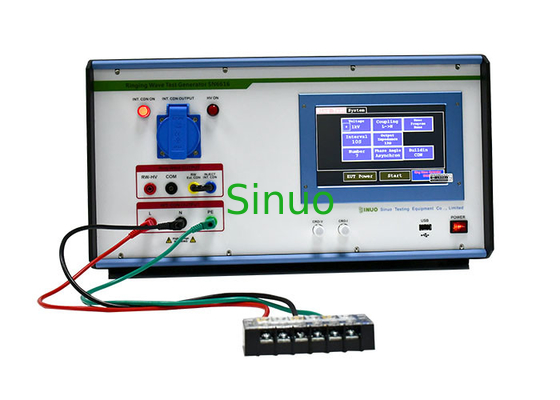

IEC 61000-4-12 เครื่องกำเนิดสัญญาณทดสอบสัญญาณเสียงกริ่ง
ภาพรวมผลิตภัณฑ์:
เครื่องกำเนิดสัญญาณเสียงกริ่งใช้เพื่อจำลองคลื่นชั่วคราวแบบสั่นที่ไม่เกิดซ้ำในสายไฟฟ้าแรงต่ำ สายควบคุม และสายสัญญาณในเครือข่ายสาธารณะและส่วนตัวให้พื้นฐานเชิงบรรทัดฐานในอุดมคติสำหรับการประเมินภูมิคุ้มกันของอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์สำหรับใช้ในบ้าน เชิงพาณิชย์ และอุตสาหกรรม
ชั่วครู่อันเนื่องมาจากการสลับกำลังและการควบคุม (หรือถูกกระตุ้นโดยฟ้าผ่า) ทำให้เกิดคลื่นรบกวนในสายไฟ สายควบคุม และสายสัญญาณเพื่อสร้างเกณฑ์ทั่วไปสำหรับการประเมินประสิทธิภาพภูมิคุ้มกันของอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์สำหรับใช้ในบ้าน เชิงพาณิชย์ และอุตสาหกรรม
เครื่องกำเนิดสัญญาณเสียงกริ่งนี้เป็นไปตามมาตรฐาน IEC 61000-4-12/ GB/T 17626.12 “ความเข้ากันได้ทางแม่เหล็กไฟฟ้า (EMC) – เทคนิคการทดสอบและการวัด – การทดสอบภูมิคุ้มกันของคลื่นสั่น” & ANSI-C62-41 “คู่มือ IEEE สำหรับแรงดันไฟกระชากในระดับต่ำ - วงจรไฟฟ้ากระแสสลับแรงดัน” ซึ่งกำหนดโดย IEC 61009-1 ข้อ 9.19.1 เป็นต้น
พารามิเตอร์ทางเทคนิค:
| ความถี่การสั่นของแรงดันไฟฟ้าวงจรเปิด (1/T) | 100kHz ± 10% |
| แรงดันไฟขาออกวงจรเปิด (PK1) | (250V ~ 4000V) ± 10% |
| รูปคลื่นแรงดันวงจรเปิดด้านหน้า (T1) (10% ~ 90%) | PK1:0.5μs±30% |
|
อัตราการสลายตัวของแรงดันไฟฟ้าวงจรเปิด |
40%<(PK2)/(PK1)<110% |
| 40%<(PK3)/(PK2)<80% | |
| 40%<(PK4)/(PK3)<80% | |
| กระแสไฟฟ้าลัดวงจรหน้าคลื่น (T2) (10% ~ 90%) | P1 ≤0.9μs |
| กระแสไฟลัดวงจร (PK1) ที่ 3500V | 292A ± 10% ที่12Ω |
| กระแสไฟลัดวงจร (PK1) ที่ 3500V | 117A ± 10% ที่30Ω |
| ช่วงเวลาชีพจรที่อยู่ติดกัน | 1s~99s |
| จำนวนพัลส์ | 1~9999 ครั้ง |
| วิธีการส่งออก | การสลับหรือสลับขั้วบวกและขั้วลบอัตโนมัติ |
| อิมพีแดนซ์เอาต์พุต | 12Ω, 30Ω |
| วิธีการฉีดเฟส | อะซิงโครนัสหรือซิงโครนัส (0 ° ~ 360 °) |
| ตัวอย่าง Coupling / Decoupling Network | เครือข่ายคัปปลิ้ง / ดีคัปปลิ้งเสริมพร้อมเครื่องกำเนิดไฟกระชากฟ้าผ่า |
โครงสร้าง:
อินเทอร์เฟซ LCD แบบสัมผัสขนาด 7 นิ้ว ฟังก์ชันมากมาย ใช้งานง่ายและอัปเกรดซอฟต์แวร์
เครือข่ายพลังงานเฟสเดียว 10A (16A) ในตัว 2-in-1 การออกแบบขนาดเล็ก
เอาต์พุต EUT มาพร้อมกับซ็อกเก็ตแผงที่มีความแข็งแรงสูง และการเชื่อมต่อตัวอย่างทดสอบสะดวกและเชื่อถือได้มากขึ้น
แรงดันไฟฟ้าที่ใช้งาน EUT ในตัว, การตรวจสอบกระแสไฟ, แรงดันไฟเกิน, การป้องกันกระแสเกิน
แหล่งจ่ายไฟแรงดันสูงที่ควบคุมด้วยโปรแกรมอัจฉริยะ พร้อมระบบป้องกันแรงดันไฟสูงเกิน กระแสไฟเกิน และไฟฟ้าลัดวงจรในตัว
การตรวจจับอัจฉริยะเอาต์พุตคลื่นเสียงกริ่งพร้อมคำเตือนสำหรับข้อผิดพลาดของแรงดันไฟฟ้าและไม่มีเอาต์พุต
ฟังก์ชั่นการวินิจฉัยตนเอง สามารถตัดสินเอาต์พุตที่ผิดปกติของไฟฟ้าแรงสูงและคลื่นเสียงกริ่งได้อย่างชาญฉลาด
สวิตช์หลักใช้สวิตช์นำเข้าเพื่อให้แน่ใจว่ารูปคลื่นมีเสถียรภาพ เปรียบเทียบได้ดีและอายุการใช้งานยาวนาน
รูปคลื่นจะแสดงโดยออสซิลโลสโคปภายนอก (ผู้ใช้ควรเตรียมออสซิลโลสโคป)
|
|
