| MOQ: | 1 |
| ราคา: | Customized |
| บรรจุภัณฑ์มาตรฐาน: | ไม้อัด |
| ระยะเวลาการจัดส่ง: | 60 วัน |
| วิธีการชำระเงิน: | L / C ,, T / T เวสเทิร์นยูเนี่ยน MoneyGram |
| ความสามารถในการจัดหา: | 1 ชุดต่อเดือน |
CISPR 15 การปล่อยรังสี RE ระบบทดสอบ EMI ที่เข้ากันได้ทางแม่เหล็กไฟฟ้า
มาตรฐานและข้อ:
CISPR 11 / GB4824: อุปกรณ์คลื่นความถี่วิทยุอุตสาหกรรม, วิทยาศาสตร์และการแพทย์ (ISM) และอุปกรณ์ที่คล้ายกัน - ลักษณะการรบกวนคลื่นความถี่วิทยุ - ขอบเขตและวิธีการวัด
CISPR 12: ยานพาหนะเรือและเครื่องยนต์สันดาปภายใน - ลักษณะการรบกวนทางวิทยุ - ข้อ จำกัด และวิธีการวัดเพื่อการป้องกันเครื่องรับนอกบอร์ด
CISPR 13 / GB13837: เครื่องรับสัญญาณเสียงและโทรทัศน์และอุปกรณ์ที่เกี่ยวข้อง - ลักษณะการรบกวนทางวิทยุ - ขอบเขตและวิธีการวัด
CISPR 14-1 / GB4343.1: ความเข้ากันได้ทางแม่เหล็กไฟฟ้า ข้อกำหนดสำหรับเครื่องใช้ในครัวเรือน, เครื่องมือไฟฟ้าและอุปกรณ์ที่คล้ายกัน -Part 1: Emission
CISPR 15 / GB17743: ข้อ จำกัด และวิธีการวัดลักษณะรบกวนทางวิทยุของแสงไฟฟ้าและอุปกรณ์ที่คล้ายกัน
CISPR 22 / GB9254: อุปกรณ์เทคโนโลยีสารสนเทศ - ลักษณะการรบกวนทางวิทยุ - ขอบเขตและวิธีการวัด
ตัวอย่างและข้อ จำกัด :
อุปกรณ์วิศวกรรมการแพทย์ (ISM) และอุปกรณ์เทคโนโลยีสารสนเทศ (ITE)
การประยุกต์ใช้:
ใช้เพื่อทดสอบการปล่อยรังสี EUT
หลักการทดสอบ:
CISPR 11, CISPR 32 และมาตรฐานอื่น ๆ อุปกรณ์วิศวกรรมการแพทย์ (ISM) และอุปกรณ์เทคโนโลยีสารสนเทศ (ITE) อุปกรณ์จำเป็นต้องเปิดสถานที่หรือห้อง anechoic 30MHz เหนือการทดสอบการปล่อย
โครงสร้าง:
อุปกรณ์ทดสอบหลัก: เครื่องรับ, เสาอากาศรับ EMI, เครื่องขยายสัญญาณล่วงหน้า, ซอฟต์แวร์ทดสอบ EMC
สภาพแวดล้อมการทดสอบ: ห้อง anechoic (ไม่รวมอยู่ในระบบนี้ทางเลือกหรือลูกค้าควรเตรียมมัน)
ใช้สภาพแวดล้อม:
แหล่งจ่ายไฟ: 380V ± 10% 50 / 60Hz
อุณหภูมิ: 5 ° C ~ +40 ° C ไม่ควรมีฝุ่นความเข้มข้นสูงก๊าซกัดกร่อนวัตถุไวไฟและวัตถุระเบิด
พารามิเตอร์ทางเทคนิค:
| อุปกรณ์ทดสอบหลัก | ตัวรับสัญญาณ, เสาอากาศรับสัญญาณ EMI, พรีแอมป์ไฟเออร์, ซอฟต์แวร์ทดสอบ EMC |
| สภาพแวดล้อมการทดสอบ | ห้อง Anechoic |
| วัดระยะทาง | มันหมายถึงระยะห่างระหว่างจุดที่ EUT อยู่ใกล้กับเสาอากาศและเส้นโครงของศูนย์กลางของเสาอากาศบนพื้นดิน ระดับความสำคัญถูกกำหนดให้กับวิธี 10 m, วิธีเสริม 3 m |
| ความสูงของเสาอากาศ | ความสูงของเสาอากาศจากพื้นดินควรมีการเปลี่ยนแปลงภายในช่วงที่กำหนดเพื่อให้ได้ค่าการอ่านสูงสุดที่จะเกิดขึ้นเมื่อคลื่นโดยตรงและคลื่นสะท้อนอยู่ในเฟส สำหรับการวัดระยะทาง≤ 10 ม. ความสูงของเสาอากาศนั้นควรจะแตกต่างกันไปตั้งแต่ 1 ม. ถึง 4 ม. |
| ช่วงความถี่ | 30MHz-6GHz |

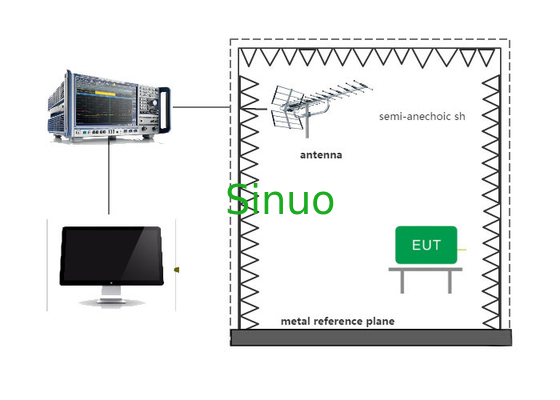

| แผนภาพ |  |
|
|
