CISPR 11EMI การรบกวนไม่ต่อเนื่องการรบกวนคลิกระบบทดสอบคลิก
มาตรฐานและข้อ:
CISPR11 / GB4824: อุปกรณ์คลื่นความถี่อุตสาหกรรมวิทยาศาสตร์และการแพทย์ (ISM) และอุปกรณ์ที่คล้ายกัน - ลักษณะการรบกวนคลื่นความถี่วิทยุ - ขอบเขตและวิธีการวัด
CISPR14-1 / GB4343.1: ความเข้ากันได้ทางแม่เหล็กไฟฟ้า ข้อกำหนดสำหรับเครื่องใช้ในครัวเรือน, เครื่องมือไฟฟ้าและอุปกรณ์ที่คล้ายกัน -Part 1: Emission
ตัวอย่างและข้อ จำกัด :
เครื่องใช้ไฟฟ้า, เครื่องมือไฟฟ้า, หน่วยงานกำกับดูแลที่ใช้อุปกรณ์เซมิคอนดักเตอร์, อุปกรณ์ electromedical, เครื่องกำเนิดรังสีเอกซ์วินิจฉัย, ของเล่นไฟฟ้า, เครื่องปล่อยประจุอัตโนมัติและเครื่องฉายภาพยนตร์และผีทั้งหมดที่มีการควบคุมที่กำหนดเวลาหรือโปรแกรม
การประยุกต์ใช้:
ความไม่สม่ำเสมอของสัญญาณรบกวนที่เกิดขึ้นในช่วงเวลาของการสลับเปลี่ยนมีขนาดใหญ่กว่าในสภาพการทำงานปกติโดยวัดตามมาตรฐาน CISPR 14-1 และ CISPR 11 ควรวัดสัญญาณรบกวนเป็นระยะ ๆ (หรือที่เรียกว่าคลิก)
หลักการทดสอบ:
คลิกหมายถึง: การรบกวนที่เกินระยะเวลาที่อนุญาตสำหรับการรบกวนอย่างต่อเนื่องไม่เกิน 200 ms และการรบกวนหลังอย่างน้อย 200 ms จากการรบกวนก่อนหน้า สองช่วงเวลาที่เกี่ยวข้องกับระดับของค่าเผื่อการรบกวนอย่างต่อเนื่อง คลิกอาจมีหลายพัลส์
โครงสร้าง:
อุปกรณ์ทดสอบหลัก: คลิกตัววิเคราะห์เสียง (หรือตัวรับพร้อมการวิเคราะห์เสียงคลิก), เครือข่ายแหล่งจ่ายไฟด้วยตนเอง, ซอฟต์แวร์ทดสอบ EMC ฯลฯ
สภาพแวดล้อมการทดสอบ: ห้องที่มีฉนวน (ไม่รวมอยู่ในระบบนี้ไม่บังคับหรือลูกค้าควรเตรียม)
ใช้สภาพแวดล้อม:
แหล่งจ่ายไฟ: 380V ± 10% 50 / 60Hz
อุณหภูมิ: 5 ° C ~ +40 ° C ไม่ควรมีฝุ่นความเข้มข้นสูงก๊าซกัดกร่อนวัตถุไวไฟและวัตถุระเบิด
พารามิเตอร์ทางเทคนิค:
| อุปกรณ์ทดสอบหลัก | ตัววิเคราะห์เสียงแบบคลิก (หรือตัวรับพร้อมการวิเคราะห์เสียงแบบคลิก), เครือข่ายแหล่งจ่ายไฟด้วยตนเอง, ซอฟต์แวร์ทดสอบ EMC ฯลฯ |
| สภาพแวดล้อมการทดสอบ | ห้องป้องกันแม่เหล็กไฟฟ้า |
| ความถี่ของการคลิก | โดยแสดงอัตราการคลิก N (จำนวนคลิกใน 1 นาที) ซึ่งกำหนดระดับความเป็นอันตรายของการคลิก ยิ่งมี N มากเท่าใดก็ยิ่งมีการรบกวนต่อเนื่องที่ใกล้กว่าและขีด จำกัด ของแอมพลิจูด Lq ควรจะเท่ากับขีด จำกัด L ของการรบกวนต่อเนื่อง ยิ่งมีขนาดเล็กเท่าใดความเสียหายก็จะยิ่งน้อยลง |
| เกณฑ์การตัดสิน | ควรพิจารณาว่าการคลิกที่สร้างขึ้นโดย EUT นั้นเป็นไปตาม "วิธีการควอไทล์ตอนบน" หรือไม่หากมีการบันทึกเสียงการคลิกมากกว่า 1/4 ของการบันทึกในช่วงเวลาสังเกตซึ่งแอมพลิจูดเกินขีด จำกัด การคลิก จากนั้น EUT จะถูกตัดสินว่าไม่มีคุณสมบัติ |

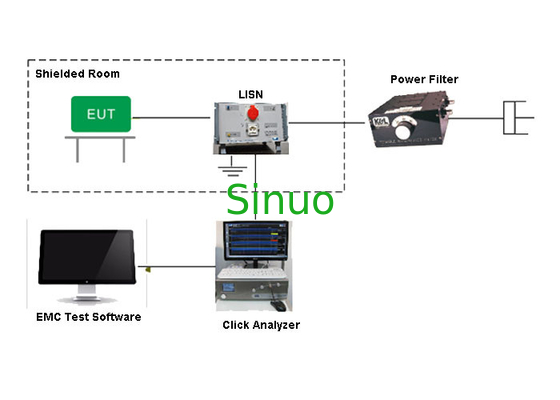

| แผนภาพ |  |
|
|
