| MOQ: | 1 |
| ราคา: | Customized |
| บรรจุภัณฑ์มาตรฐาน: | ไม้อัด |
| ระยะเวลาการจัดส่ง: | 30 วัน |
| วิธีการชำระเงิน: | L / C ,, T / T เวสเทิร์นยูเนี่ยน MoneyGram |
| ความสามารถในการจัดหา: | 10 ชุดต่อเดือน |

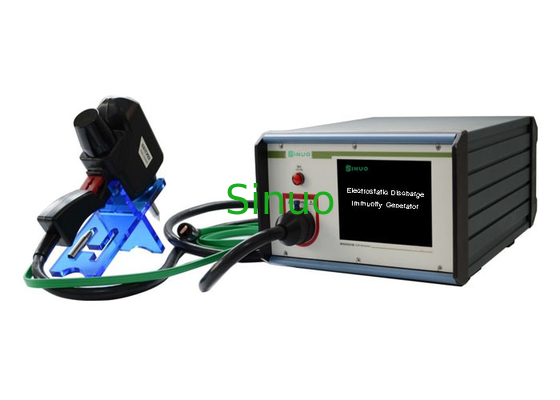

IEC 61000-4-2 20KV เครื่องกำเนิดไฟฟ้าภูมิคุ้มกันอัจฉริยะ (ESD)
มาตรฐานและข้อ:
IEC 61000-4-2 / GB T17626.2: การทดสอบภูมิคุ้มกันการปลดปล่อยไฟฟ้าสถิต
ANSI / ESD STM5.2: สำหรับการทดสอบความเสี่ยงต่อการเกิดไฟฟ้าสถิต: ระดับส่วนประกอบของเครื่อง
EIA / JESD22-A114-B: การทดสอบความไวต่อการคายประจุไฟฟ้าสถิต: แบบจำลองร่างกายมนุษย์ (HBM)
EIA / JESD22-A115-A: การทดสอบความไวต่อการปล่อยไฟฟ้าสถิต: รุ่นเครื่อง (MM)
ISO10605: วิธีทดสอบยานยนต์สำหรับการรบกวนทางไฟฟ้าจากการคายประจุไฟฟ้าสถิต
ANSI / ESD STM5.1: สำหรับการทดสอบความไวต่อไฟฟ้าสถิต: องค์ประกอบร่างกายมนุษย์ (HBM)
ตัวอย่างและข้อ จำกัด :
เครื่องใช้หลอดไฟประเภทต่าง ๆ วงจรอิเล็กทรอนิกส์และอุปกรณ์
การประยุกต์ใช้:
การทดสอบภูมิคุ้มกันของ Electrostatic Discharge Discharge ส่วนใหญ่จะตรวจสอบการปล่อย (การคายประจุโดยตรง) ที่เกิดขึ้นเมื่อบุคคลหรือวัตถุสัมผัสอุปกรณ์และผลกระทบต่ออุปกรณ์เมื่อบุคคลหรือวัตถุที่ปล่อยออกมา (ปล่อยทางอ้อม) ไปยังวัตถุใกล้เคียง
หลักการทดสอบ:
เครื่องกำเนิดไฟฟ้าสถิตอัจฉริยะนั้นมีความน่าเชื่อถือสูงซึ่งได้รับการออกแบบมาเป็นพิเศษตามลักษณะและความต้องการของการทดสอบภูมิคุ้มกันในการป้องกันไฟฟ้าสถิต การทดสอบโหมด IEC, การทดสอบโหมด HBM และการทดสอบโหมด MM สามารถทำได้อย่างง่ายดายโดยการเปลี่ยนโมดูลการปล่อย
โครงสร้าง:
การปล่อยไฟฟ้าสถิตสามารถผลิตกระแส 1-50A ในเวลา 0.5-20ns แม้ว่าปัจจุบันจะมีขนาดใหญ่ แต่เนื่องจากระยะเวลาสั้น ๆ ดังนั้นพลังงานน้อยลง โดยทั่วไปการคายประจุไฟฟ้าสถิตไม่เป็นอันตรายต่อผู้คน แต่อาจส่งผลกระทบร้ายแรงต่อผลิตภัณฑ์อิเล็กทรอนิกส์เช่นชิปวงจรรวม
ใช้สภาพแวดล้อม:
แหล่งจ่ายไฟ: 220V ± 10%, 50 / 60Hz
อุณหภูมิโดยรอบ: 5 ° C ~ +40 ° C ไม่ควรมีฝุ่นความเข้มข้นสูงก๊าซกัดกร่อนวัตถุไวไฟและวัตถุระเบิด
พารามิเตอร์ทางเทคนิค:
| การควบคุมและการปฏิบัติการ | ระบบควบคุมไฟฟ้าและหน้าจอสัมผัสระบบปฏิบัติการอัจฉริยะ |
| แบบจำลองการเกิดไฟฟ้าสถิต ESD |  |
| แรงดันขาออก | 0.1 ~ 20KV ± 5% ตัวเลือก 0.1 ~ 30KV ± 5% |
| ปล่อยช่วง | 0.05-30s |
| จำนวนการปล่อย | 1-9999 |
| ขั้วเอาท์พุท | บวกลบ |
| โหมดการคายประจุ | ติดต่อปล่อย / ปล่อยอากาศ |
| วิธีการคายประจุ | คู่มือ / อัตโนมัติ |
| ปลดเครือข่าย | ตัวเก็บประจุ 150Pf / ความต้านทาน330Ω (IEC) สามารถเปลี่ยนได้ |
| ปล่อยเวลาเพิ่มขึ้นในปัจจุบัน | 0.6 ~ 1ns |
| โหมดทดสอบ | เดี่ยว, นับ, 20pps, ปล่อยช่องว่างอากาศ, ปล่อยสัมผัส, ระดับ IEC |
| กำหนดค่ามาตรฐาน | ปืนคายประจุ, เครื่องกำเนิดไฟฟ้าแรงสูง, โมดูล RC ในตัว, ขั้วอิเล็กโทรด, ข้อมูล |
| ไม่จำเป็น | โมดูล RC RC แบบกำหนดเอง (เช่น 100pF / 1500Ω (EDS), 150pF / 150Ω (EDS), 500pF / 500Ω (EDS), 500pF / 5000Ω (EDS), 200pF / 0Ω (EDS)); ขาตั้งทดสอบการคายประจุไฟฟ้าสถิต (ตารางการทดสอบ 1600x800x800 มม., ไม้เนื้อแข็งทั้งหมด, ตอบสนองความต้องการ IEC 61000-4-2; แผ่นอ้างอิงพื้นดิน 2700x1800 มม., แผ่นคลัปแนวนอนแนวนอน 1600x800 มม., แผ่นคลัปแนวตั้งแนว 500x500mm; หน่วยสอบเทียบ ESD (สำหรับการสอบเทียบรูปคลื่นของ IEC / EN61000-4-2, รวมถึงเป้าหมาย 2 โอห์ม / 4 GHz, สายโคแอกเชียล); ลดทอน |
| ทดสอบโครงร่างการกำหนดค่า |  |
|
|
