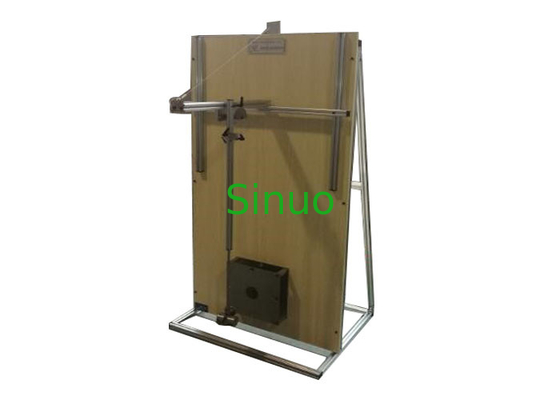

อุปกรณ์เสริมรถยนต์ไฟฟ้าความแข็งแรงทางกล 1 ～ 6J เครื่องทดสอบแรงกระแทกลูกตุ้มพลังงาน
| Control Method: | คู่มือ | Impact Energy: | 1 ~ 6J |
| Hammer Anvil: | Ф50 | Impact Angle: | 25 °, 35 °, 36 °, 42 °, 47 °, 52 ° |
| Pendulum Material: | ท่อเหล็ก | Pendulum Length: | 1m |
| High Light: | อุปกรณ์ทดสอบยานยนต์,อุปกรณ์ทดสอบรถยนต์ |
||
อุปกรณ์เสริมรถยนต์ไฟฟ้าความแข็งแรงเชิงกล 1 ～ 6J เครื่องทดสอบแรงกระแทกลูกตุ้มพลังงาน
มาตรฐานและข้อ:
IEC60309-1: 2012“ ปลั๊กเต้าเสียบและข้อต่อสำหรับจุดประสงค์อุตสาหกรรม - ตอนที่ 1: ข้อกำหนดทั่วไป” ข้อ 24.2 รูปที่ 7
ตัวอย่างและข้อ จำกัด :
อินเทอร์เฟซสำหรับชาร์จรถยนต์ไฟฟ้า (ปลั๊ก, เต้ารับ - ปลั๊ก, ตัวเชื่อมต่อยานพาหนะ), ปลั๊กสำหรับใช้ในอุตสาหกรรม, เต้ารับและปลั๊กต่อ
การประยุกต์ใช้:
ในการตรวจสอบความแข็งแรงเชิงกลของปลั๊กรถยนต์อุปกรณ์เสริมเต้ารับและคัปเปอร์
หลักการทดสอบ:
องค์ประกอบที่โดดเด่นของมวลที่เท่ากันนั้นถูกปล่อยออกมาฟรีที่ระดับความสูงที่แน่นอนหลังจากการแปลงพลังงานศักย์โน้มถ่วงเป็นพลังงานจลน์เพื่อให้ได้พลังงานกระแทกที่ต้องการ
โครงสร้าง:
ขายึดสามารถปรับได้จากด้านหน้าไปด้านหลังและจากซ้ายไปขวาและมุมการกระแทกสามารถปรับได้
ขนาดและน้ำหนัก:
ขนาด: ประมาณ W500 * D500 * H1500mm
น้ำหนัก: ประมาณ 60 กก
พารามิเตอร์ทางเทคนิค:
| วิธีการใช้งาน | ดำเนินการด้วยตนเอง |
| น้ำหนักกระแทก | 50 * 16mm; เหล็กกล้าไร้สนิม 304 # น้ำหนัก 0.25 กิโลกรัมผลกระทบ |
| น้ำหนักกระแทกรวม | 0.5 กิโลกรัม (พลังงานต่ำ) (2 ชิ้นน้ำหนัก 0.25 กิโลกรัม), 1 กิโลกรัม (พลังงานสูง) (น้ำหนัก 0.25 กิโลกรัม 4 ชิ้น) |
| พลังงานกระแทก | 1 ～ 6J (ค้อนกระแทกสามารถใช้แทนกันได้) |
| ทั่งค้อน | Ф50 |
| มุมกระแทก | 25 °, 35 °, 36 °, 42 °, 47 °, 52 ° |
| โครงสร้างรองรับลูกตุ้ม | สามารถเลื่อนไปมาซ้ายและขวาและหมุนได้ 90 ° |
| วัสดุลูกตุ้ม | ท่อเหล็กที่มีเส้นผ่านศูนย์กลางภายนอก 10 มม. และความหนาของผนัง 1.0 มม |
| ความยาวของลูกตุ้ม | 1m จากเดือยไปจนถึงกึ่งกลางของอิลิเมนต์ผลกระทบ |
| แผ่นยึด | แผ่นสแตนเลสสตีลหนา 8 มม. ทำตามรูรับแสงและตำแหน่งที่ลูกค้ากำหนดไว้ค่าเริ่มต้นหนึ่งชุด |
| ทนแรงกระแทกได้สูง | 776 มม., 833 มม |
| กระดานแนวตั้ง | ไม้อัด |
| แกน X / Y / Z | ช่วงเคลื่อนที่ได้มากกว่า 300 มม |
