| MOQ: | 1 |
| ราคา: | โปร่ง |
| บรรจุภัณฑ์มาตรฐาน: | กรณีไม้อัด |
| ระยะเวลาการจัดส่ง: | 30 วัน |
| วิธีการชำระเงิน: | ที/ที |
| ความสามารถในการจัดหา: | 5 ชุดต่อเดือน |

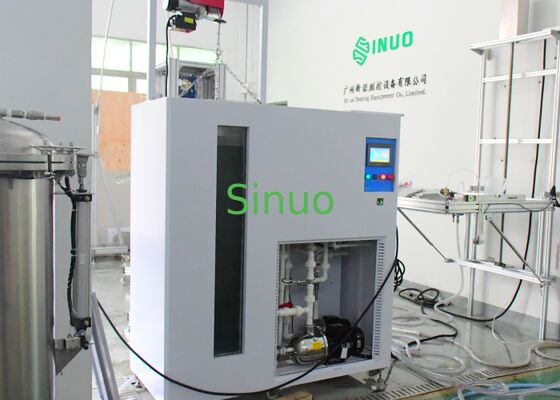

รายการSN4418 ระบบทดสอบความแข็งแรงต่อน้ํา IPX1~8ตอบสนองอย่างเต็มที่กับIEC 60529:2013และIEC60335-1 ข้อ 15มาตรฐานสากล มันรวมกระสุนระบายตั้ง, ท่อหมุน, กระสุนฉีด, กระสุนฉีดเชือกการดําน้ําและการดําน้ําลึกฟังก์ชันในการดําเนินการ IPX1/2/3/4/5/6/7/8 การทดสอบการทํางานกันน้ําที่สมบูรณ์แบบในเครื่องเดียวมันถูกใช้อย่างแพร่หลายสําหรับการทดสอบกันน้ํา การรับรองคุณภาพกันน้ํา การตรวจสอบความน่าเชื่อถือของอิเล็กทรอนิกส์ โคมไฟ อุปกรณ์กลางแจ้ง อะไหล่รถยนต์ อุปกรณ์รักษาความปลอดภัย และอื่นๆ อีกมากมาย
| ไม่ ไม่ | ชื่อ | รหัส IP | คําสังเกต |
|---|---|---|---|
| 1 | อุปกรณ์ทดสอบฝนกระแทกตั้ง | IPX1 ~ 2 | พื้นที่ระบายน้ํา: 1000mm × 1000mm |
| 2 | อุปกรณ์ทดสอบหลอดหมุน | IPX3 ~ 4 | R200~R1600mm ท่อเหล็กไร้ขัด |
| 3 | สเปรย์โฉม | IPX3 ~ 4 | สเปรย์ช่วยมือ |
| 4 | ช่องเชือก | IPX5 ~ 6 | การทดสอบการฉีดน้ําแรงดันสูง |
| 5 | ห้องดําน้ําและถังน้ําและตู้ควบคุม | IPX7 | ขนาดภายใน: 650 × 600 × 1500 มม. |
| 6 | ถังดําน้ําลึก | IPX8 | φ600 × 1000 มิลลิเมตร ถังความดัน |
| 7 | เครื่องหมุน | IPX1 ~ 6 อุปกรณ์เสริม | φ600mm, ลดความชัน 0°/15° |
| การใช้งาน | ใช้ในการดําเนินการทดสอบ IPX1, IPX2 |
| พื้นที่ฝนตก | 1000mmX1000mm |
| วัสดุถัง | โลหะไร้ขัด |
| อุปกรณ์ประปา | ¢0.4 มิลลิเมตร |
| ระยะทางของหลุม | 20 มม. |
| การไหลของฝน | 1mm/Min, 3mm/Min ปริมาตรที่ตั้งโดยผู้ใช้งาน (ความผิดพลาด: + 0.5mm/min) |
| ความสูงของน้ํา | 200mm (ควบคุมโดยอัตโนมัติโดยอุปกรณ์การทดสอบ) |
| เวลาทดสอบ | 10 นาที สามารถตั้งค่าได้ตามความต้องการ |
| การระบายน้ํา | การล้างน้ําถังโดยอัตโนมัติหลังจากการทดสอบเสร็จสิ้น |
| วัสดุของร่างกาย | โลหะอลูมิเนียมอุตสาหกรรม |
| ขนาด (LxDxH) | 1100X1200X2800 มิลลิเมตร |
| โครงสร้างเครื่อง | การติดตั้งผนัง |
| เครื่องบดอากาศ | เครื่องบดอากาศเงียบ |
| ไม่ ไม่ | รายการ | ปริมาตร |
|---|---|---|
| 1 | การจัดหาน้ํา | อัตราการไหลของน้ํา> 10L / นาที ± 5% น้ําสะอาดโดยไม่รวมอุปกรณ์นี้พร้อมกับหน่วยกรองน้ําสะอาด |
| 2 | ขนาดของท่อหมุน | มาตรฐานมีท่อหมุน R200mm, R400mm, R600mm, R800mm, R1000mm R1200mm, R1400mm, R1600mm ผลิตจากสแตนเลส |
| 3 | ช่องเข็ม | Φ0.4mm |
| 4 | รวมมุมของสองหลุม | IPX3:120°; IPX4:180° |
| 5 | มุมสวิงท่อหมุน | ขนาดสูงสุด ± 175 ° สามารถตั้งค่าได้ (หมายเหตุ: มาตรฐานต้องการ IPX3:120 °; IPX4:360 ° แต่เนื่องจากมีจานหมุนใต้ท่อหมุนระหว่างการทดสอบ ดังนั้น 360 ° ไม่สามารถบรรลุได้ระหว่างการทดสอบจริงถ้าไม่มีเครื่องเล่นเสียง, จากนั้น 360 ° สามารถได้รับ) |
| 6 | ความเร็วในการสวิง | IPX3: 4s/เวลา (2×120°); IPX4: 12s/เวลา (2×360°); |
| 7 | การไหลของน้ํา | สามารถตั้งตามขนาดของ pendulum และจํานวนของหลุม pin (0.07 L / นาทีต่อหลุม) |
| 8 | เวลาทดสอบ | 0.01S 99 ชั่วโมง 59 นาที สามารถตั้งค่าได้ |
| 9 | เครื่องวัดความดัน | 0 ~ 0.25MPa |
| 10 | ความต้องการของสถานที่ | ห้องทดสอบกันน้ํา IP เฉพาะเจาะจง ดินควรเป็นพื้นเรียบที่มีแสงสว่าง 10A สวิทช์การรั่วน้ํา (หรือซ็อต) ที่ใช้สําหรับอุปกรณ์ มีฟังก์ชันการเข้าและการระบายน้ําที่ดีการติดตั้งพื้นดิน |
| 11 | พื้นที่ | ตามท่อหมุนที่เลือก |
| ไม่ ไม่ | รายการ | ปริมาตร |
|---|---|---|
| 1 | การจัดหาน้ํา | อัตราการไหลของน้ําคือ 50-150kpa น้ําสะอาดโดยไม่รวม |
| 2 | ปริมาตรของกระบอกฉีด | กว้างภายนอก: Ф102mm กว้างกลม: SФ75.5mm มีหลุมกลางและมีหลุม 24 ในวงกลมภายในของหลุมที่มีมุมรวม 30 °มี 96 หลุมในวงกลมภายนอกของหลุมที่มีมุมรวมคือ 15 °. 121 หลุมทั้งหมด กว้างหลุม: Ф0.5 มิลลิเมตร |
| 3 | การไหลของน้ํา | 10L/min±5%, ปรับด้วยเครื่องวัดระบายน้ํา (เครื่องวัดระบายน้ําไม่รวมอยู่ในรายการนี้, ไม่จําเป็น) |
| 4 | ระยะของเครื่องวัดแรงดัน | 0 ราคา 0.4Mpa |
| 5 | แบฟฟล | สามารถถอดได้ |
| 6 | เครื่องวัดความดัน | 0 ~ 0.25MPa |
| 7 | ความต้องการของสถานที่ | ห้องทดสอบกันน้ํา IP ที่มุ่งมั่นพื้นดินควรเป็นพื้นที่เรียบ มีแสงสว่าง มีฟังก์ชันการเข้าและการระบายน้ําที่ดี |
| ไม่ ไม่ | รายการ | IPX5 | IPX6 |
|---|---|---|---|
| 1 | การจัดหาน้ํา | อัตราการไหลของน้ํา > 12.5 ลิตร/นาที ± 5% น้ําสะอาดโดยไม่รวม | อัตราการไหลของน้ํา > 100L / นาที ± 5% น้ําสะอาดโดยไม่รวม |
| 2 | กว้างของกระปุก | Ф6.3 มิลลิเมตร | Ф12.5 มิลลิเมตร |
| 3 | การไหลของน้ํา | 12.5±0.625L/min เครื่องวัดกระแสสามารถปรับได้ | 100±5 ลิตร/นาที |
| 4 | ระยะทางจากเจ็ทจูส ถึงห้อง | 2.5 ~ 3m | 2.5 ~ 3m |
| 5 | เวลาทดสอบ | ไม่น้อยกว่า 1 นาที/m2 ((ไม่น้อยกว่า 3 นาที) | ไม่น้อยกว่า 1 นาที/m2 ((ไม่น้อยกว่า 3 นาที) |
| 6 | เครื่องวัดความดัน | 0 ~ 0.25MPa | 0 ~ 0.25MPa |
| 7 | ความต้องการของสถานที่ | ห้องทดสอบกันน้ํา IP ที่มีความกว้างมากกว่า 3 เมตร มีฟังก์ชันการไหลเข้าและไหลออกที่ดี | ห้องทดสอบกันน้ํา IP ที่มีความกว้างมากกว่า 3 เมตร มีฟังก์ชันการไหลเข้าและไหลออกที่ดี |
| รายการ | ปริมาตร |
| ขนาดห้องภายใน | 650mm × 600mm × 1500mm |
| ปริมาณถังน้ํา | ประมาณ 500L |
| การควบคุมอุณหภูมิ | อุณหภูมิห้อง ~ 65 °C (± 3 °C, PID) |
| ระยะยก | 0 ~ 1200 มม. |
| ความจุ | 100 กิโลกรัม |
| เครื่องควบคุม | มิตซูบิชิ PLC + หน้าจอสัมผัส 7 นิ้ว |
| พลัง | สาย AC สามเฟส 380V, 50Hz |
| ขนาด | 1400 × 750 × 1600 มม. |
| รายการ | ปริมาตร |
| ขนาดถัง | φ600mm × 1000mm |
| ระยะความดัน | 0 ~ 5bar (สามารถปรับแต่ง) |
| เครื่องวัดความดัน | 0 ~ 6bar ประเภท 0.25 |
| เวลาทดสอบ | 0 ~ 99 นาที |
| ความดันสูงสุด | 5bar |
| การเชื่อมต่อ | 3/4 ท่อเหล็กแรงดันสูง |
| รายการ | ปริมาตร |
| กว้าง | φ600 มม. |
| ความเร็ว | 1 รอบ / นาที |
| ลักษณะมุม | 0°, 15° |
| การหมุน | 90° / ต่อเนื่อง |
| วัสดุ | โลหะอลูมิเนียมอุตสาหกรรม |
| ขนาด | 800 × 800 × 250 มม. |
