| MOQ: | 1 |
| ราคา: | Customized |
| บรรจุภัณฑ์มาตรฐาน: | เคสไม้อัด |
| ระยะเวลาการจัดส่ง: | 30 วัน |
| วิธีการชำระเงิน: | t/t |
| ความสามารถในการจัดหา: | 10 ชุดต่อเดือน |
IEC 60529 IPX3 IPX4 ระบบทดสอบกันน้ํา ท่อหมุนเครื่องทดสอบฝนt
การปฏิบัติตามมาตรฐาน
ออกแบบและผลิตตาม IEC60529:2013, ระบบทดสอบนี้ใช้ในการประเมินระดับการป้องกันน้ํา IPX3 และ IPX4 ของสินค้าไฟฟ้าและอิเล็กทรอนิกส์มันรับประกันความสอดคล้องกับมาตรฐานการทดสอบกันน้ําสากลสําหรับการตรวจสอบความปลอดภัยและความน่าเชื่อถือ.
การใช้งาน
ระบบการทดสอบความกันน้ําท่อหมุน IPX3 ~ 4 ทําการจําลองสภาพฝนและการฉีดน้ําเพื่อตรวจสอบความทนทานของผลิตภัณฑ์ต่อการฉีดและฉีดน้ํามันถูกนําไปใช้ในอุปกรณ์ครัวเรือน, ผลิตภัณฑ์แสง, อุปกรณ์อิเล็กทรอนิกส์, ส่วนประกอบรถยนต์, และอุปกรณ์ไฟฟ้าอื่น ๆ

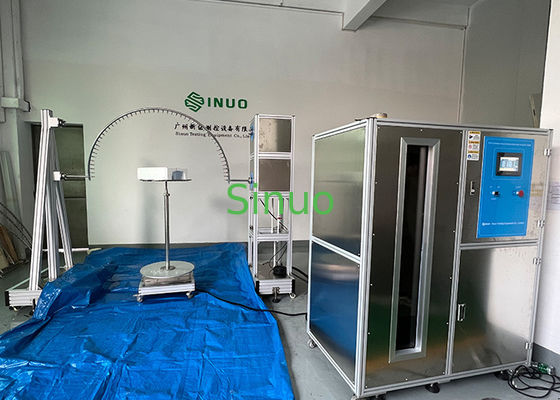

การประกอบระบบ
อุปกรณ์สวิงท่อหมุน: ให้การเคลื่อนไหวสวิงที่แม่นยําเพื่อจําลองการเผชิญหน้ากับฝน
ชุดเต็มของท่อหมุน: R200mm, R400mm, R600mm, R800mm, R1000mm, R1200mm, R1400mm, R1600mm สามารถปรับปรุงได้สําหรับขนาดตัวอย่างที่แตกต่างกัน
เครื่องหมุน: หมุนตัวอย่างทดสอบเพื่อให้แน่ใจว่าการเผชิญหน้ากับน้ําเป็นแบบเดียวกัน
ตู้ปรับปรุงและควบคุมน้ําที่ฉลาด: รวมถังปรับปรุงน้ํา, ปั๊มและระบบควบคุม
ระบบควบคุม
ระบบปัจจุบันที่ปรับปรุงความปลอดภัยของน้ํานี้ทําให้การทดสอบกันน้ําแม่นยําและซ้ําตามมาตรฐาน IEC.
ลักษณะสําคัญ
สอดคล้องอย่างเต็มที่กับมาตรฐานกันน้ํา IEC60529 IPX3/IPX4
หลากหลายหลอดหมุนเพื่อรองรับขนาดสินค้าที่แตกต่างกัน
ระบบควบคุมที่สามารถเขียนโปรแกรมได้ พร้อม PLC และเครื่องแปลงความถี่ เพื่อควบคุมการไหลผ่านอย่างแม่นยํา
ระบบประปาที่ฉลาด ด้วยการติดตามในเวลาจริง และการทํางานที่มั่นคง
โครงสร้างที่แข็งแกร่ง เพื่อรับรองผลการทดสอบที่น่าเชื่อถือและซ้ําได้
เหมาะสําหรับห้องปฏิบัติการ R & D ศูนย์ตรวจสอบคุณภาพและบริษัทผลิต
ปริมาตรเทคนิค:
| ไม่ ไม่ | รายการ | ปริมาตร |
| 1 | การจัดหาน้ํา |
อัตราการไหลของน้ํา> 10L/min ± 5% น้ําสะอาดโดยไม่รวม อุปกรณ์นี้มีหน่วยกรองน้ําสะอาด |
| 2 | ขนาดของท่อหมุน | มาพร้อมกับท่อหมุน R200mm,R400mm,R600mm,R800mm,R1000mm,R1200mm,R1400mm,R1600mm ผลิตจากสแตนเลส |
| 3 | ช่องเข็ม | Φ0.4mm |
| 4 | รวมมุมของสองหลุม | IPX3:120°; IPX4:180° |
| 5 | มุมสวิงท่อหมุน |
ขนาดสูงสุด ± 175° สามารถตั้งค่าได้ (หมายเหตุ: มาตรฐานต้องการ IPX3:120 °; IPX4:360 °, แต่เนื่องจากมี turntable ภายใต้หลอด oscillating ระหว่างการทดสอบ, ดังนั้น 360 ° ไม่สามารถได้รับระหว่างการทดสอบจริง, ถ้าไม่มี turntable,จากนั้น 360 ° สามารถได้รับ) |
| 6 | ความเร็วของฝน |
IPX3:4s/เวลา (2×120°); IPX4:12s/เวลา (2×360°); |
| 7 | การไหลของน้ํา |
สามารถตั้งตามขนาดของหมุนและจํานวนของหลุม pin (0.07 L / minX ต่อหลุม)
|
| 8 | เวลาทดสอบ | 1-99999S สามารถตั้งค่าได้ |
| 9 | เครื่องวัดความดัน | 0 ~ 0.25MPa |
| 10 | เครื่องหมุน | กว้าง: Φ600mm, ความเร็วหมุน: 1r/min, ความจุในการบรรทุก: ≤50kgs |
| 11 | ความต้องการของสถานที่ |
ห้องทดสอบ IP กันน้ําพิเศษ ดินควรเป็นพื้นเรียบที่มีแสง 10สวิตช์ (หรือซ็อต) ที่กันน้ําที่ใช้สําหรับอุปกรณ์ มีฟังก์ชันการเข้าและการออกที่ดี การติดตั้งพื้นดิน |
| 12 | การควบคุมไฟฟ้า | PLC และจอสัมผัส |
| 13 | พลังงานไฟฟ้าสําหรับอุปกรณ์นี้ | โปรแกรมการใช้งาน |
| 14 | พลังงานไฟฟ้าสําหรับตัวอย่าง | โฟสเดียว AC0 ~ 220V, 0 ~ 16A |
