IEC60529:2013 ห้องทดสอบกันน้ําที่เชื่อถือได้ IPX4 สําหรับเครื่องชาร์จ EV
ข้อมูลสินค้า:
ระบบทดสอบกันน้ําแบบอัตโนมัติเต็มนี้ถูกออกแบบและผลิตตาม:
1.IEC60529:2013 ระดับการคุ้มครองที่ให้ด้วยอุปกรณ์ปิด (รหัส IP)รางวัลIPX4
2.ลูกค้ารางวัลs ความต้องการเฉพาะเจาะจงสําหรับสายทดสอบฝนฝนฝน (ชนิดตัวอย่าง วัสดุ ขนาดสูงสุด น้ําหนักสูงสุด เป็นต้น)
ใช้ในการประเมินผลการป้องกันน้ําของสถานีชาร์จ (ประตู, ผ้าปิด, และอินเตอร์เฟซการปิด) ต่อการเข้าของฝน, การตรวจสอบความเป็นมาของมันกับมาตรฐานการป้องกัน IPX4
ระบบใช้ระบบควบคุมศูนย์กลางที่มีความฉลาดที่ใช้ PLC โดยใช้ระบบทํางานด้วยจอสัมผัสและการตั้งค่าปารามิเตอร์ กระบวนการฉีดเป็นระบบอัตโนมัติเต็ม5) จัดเรียงในแผนกเมทริกซ์, ด้วยมุมการฉีดที่สามารถปรับเปลี่ยนได้ ทําให้การทดสอบกันน้ําบนพื้นผิวบนของสถานีชาร์จของรายละเอียดต่างๆอุปกรณ์นี้เป็นทางเลือกที่ดีที่สุดสําหรับองค์กรการทดสอบของบุคคลที่สามและห้องปฏิบัติการโรงงาน.
หลักการทดสอบ:
ระหว่างการทดสอบน้ําฝน แผนควบคุมส่งสัญญาณการเริ่มต้นของระบบ ปั๊มน้ําดึงน้ําจากถังน้ําไปในระบบปั๊มท่อ หลังจากการปรับระบายและความดันระบบผลิตน้ําฝนที่ต้องการ (แต่ละช่อง: 10 ลิตร/นาที) น้ําถูกฉีดลงบนพื้นผิวตัวอย่างผ่านช่องฉีดมาตรฐาน IPX4 ที่สามารถปรับมุมได้
โครงสร้าง การประกอบ:
|

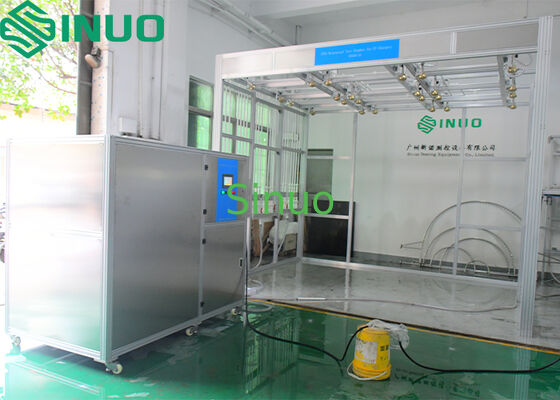

ห้องทดสอบฝน |
1.ต้องถูกสร้างโดยผู้ใช้งาน รวมถึงถังน้ํา อุปกรณ์ระบายน้ําและระบบการไหลเวียนน้ํา
2.ด้านหน้าเปิดให้รถยกวางค้อนชาร์จ 3.พื้นมีช่องระบายน้ํา
|
|
ตู้ควบคุม |
1.ปิด PLC ด้วยหน้าจอสัมผัสสี 7 นิ้ว 2.ติดตามการไหลผ่านในเวลาจริงผ่านเครื่องวัดการไหลผ่านอิเล็กทรอนิกส์ ระยะเวลาและอัตราการไหลที่ปรับได้บนจอสัมผัส 3.Tเขาตู้ควบคุม จะถูกเชื่อมต่อกับถังน้ําที่ผู้ใช้สร้างเอง เพื่อให้น้ําไปยังเครื่องฉีดทั้งหมด 24 เครื่อง ทําให้สามารถทดสอบการฉีดต่อเนื่องผ่านระบบรีไซเคิลน้ําของผู้ใช้เอง |
|
อุปกรณ์ฉีด |
1.ประกอบด้วย วาล์วประตูและซอลีนอยด์, ท่อหลอดหลัก/สาขา, กรอบสนับสนุน และเครื่องฉีด IPX4 ที่ปรับมุมได้ 2.ตามภาพ ด้านล่างมีโพสตั้งตั้ง 4 ตัวที่มุม โดยมีโปรไฟลอลูมิเนียมอยู่ด้านบน เพื่อจัดวางช่องฉีด 3.โครงสร้างของโปรไฟลอลูมิเนียมสามารถอ้างอิงในรูปภาพด้านล่างและขนาดสุดท้ายจะออกแบบตามขนาดของผู้ใช้รางวัลs rห้องทดสอบ. 4.เครื่องฉีดน้ําทั้งหมดติดตั้งอยู่บนฝน การทดสอบ ห้องผ่านโปรไฟล์อลูมิเนียม, ออกแบบตาม IEC 60529, รูปที่ 5, ด้วยหมวกทองแดง 5.เครื่องฉีดน้ําโปรโมชั่น6 แถว ×4 คอลัม (fหรือการวางแผนรายละเอียด โปรดดูภาพต่อไปนี้) 6.ท่อท่อหลักส่งน้ําไปยัง 24 กระปุกฉีดผ่านหกท่อสาขา, มีสี่กระปุกในแต่ละสาขา. ท่อสาขาแต่ละสายมีซอลีนอยด์วาล์วสําหรับการควบคุมอิสระ |
|
อุปกรณ์ป้องกันความปลอดภัย |
การประกันการทํางานที่น่าเชื่อถือและปลอดภัยของระบบ |
ปริมาตรเทคนิค:
|
ไม่ ไม่ |
รายการ |
ปริมาตร |
|
1 |
พลังงาน |
AC380V 50Hz, 15 kW, พร้อมเครื่องปรับอากาศป้องกันการรั่ว |
|
2 |
ขนาดตัวอย่าง |
มาตรฐาน: 900×900×2400 มม. |
|
3 |
มาตรฐานการทดสอบ |
การทดสอบน้ําฝน IPX4 |
|
4 |
ปริมาตรของจมน้ํา |
กว้างภายนอก:Ф102 มม. กว้างครอบกลม: SФ75.5 มิลลิเมตร หลุมกลาง: 1 สองแหวนภายใน: 24 หลุม, 30°ระยะระหว่าง สี่แหวนภายนอก: 96 หลุม, 15°ระยะระหว่าง รวมหลุม: 121 กว้างของหลุม:Ф0.5 มิลลิเมตร วัสดุ: ทองแดง |
|
5 |
อัตราการไหล |
10 ลิตร/นาที±5% ต่อกระปุก, ติดตามด้วยเครื่องวัดระบาย,tอัตราการไหลของน้ําสามารถตั้งตรงผ่านจอสัมผัส |
|
6 |
ระยะห่างฝนตก |
ระยะทางขั้นต่ําจากจมน้ําไปยังตัวอย่าง: 03รางวัล0.5 m (ตามมาตรฐาน) |
|
7 |
ทิศทางฉีด |
มุมของกระบอกปรับด้วยมือเพื่อให้ตรงกับพื้นผิวตัวอย่างสําหรับการทดสอบ |
|
8 |
การติดตั้งจมน้ํา |
ช่องเจาะวางไว้บนส่วนบนของห้องฝน, หัน 45°ด้านล่าง (ปรับได้)6 แถว×4คอลัมน์ |
|
9 |
เครื่องวัดความดัน |
0รางวัล1 MPa สามารถแสดงออกได้ |
|
10 |
ระยะเวลาการทดสอบ |
0.01 sรางวัล990.9 นาที โปรแกรมได้ |
|
11 |
ระบบประปา |
1.น้ําฉีดที่นํามาจาก น้ํา ถังผ่านปั๊มแบรนด์ 2.น้ําที่ฉีดเก็บและรีไซเคิลผ่านระบบหมุนเวียนน้ํา (ระบบหมุนเวียนน้ําถูกสร้างโดยผู้ใช้) |
|
12 |
ระบบควบคุม |
มิตซูบิชิ พีแอลซี อินเตอร์เฟซจอสัมผัส ระยะเวลาการทดสอบและการไหลของน้ําทั้งหมดสามารถตั้งค่าและติดตามผ่านจอสัมผัส โหมดการทํางานด้วยมือและอัตโนมัติ |
|
13 |
การบันทึกการรั่วไหล |
การตรวจสอบด้วยมือ |
|
14 |
การจัดการตัวอย่าง |
ตัวอย่างบรรทุก/บรรทุกผ่านรถยก |
|
15 |
การป้องกันความปลอดภัย |
การป้องกันลําดับระยะ การป้องกันการรั่วไหล การป้องกันวงจรสั้น การป้องกันการทํางานผิดปกติ |
ภาพรวมวิธีการทดสอบ:
1.กําหนดระยะเวลาการทดสอบผ่านจอสัมผัส ตามแบบของเครื่องชาร์จ
2.เติมกระบอกชาร์จเข้าไปในห้องโดยใช้รถยกไปยังตําแหน่งหยุด
3.เริ่มโปรแกรมทดสอบทางไกล ระบบจะดําเนินการทดสอบฝนตกอัตโนมัติ
4.หยุดฉีดเมื่อเสร็จสิ้นและเอาตัวอย่างออก
5.การประเมินผลและกําหนดการผ่าน/ล้มเหลว จากข้อมูลที่บันทึกไว้
ส่วนประกอบหลักและรายการแบรนด์:
|
ไม่ ไม่ |
ส่วนประกอบ |
ยี่ห้อ/แหล่งกําเนิด |
หน่วย |
Qty |
ความเห็น |
|
1 |
หน้าจอสัมผัส |
ไวนเทค |
pc |
1 |
|
|
2 |
เครื่องควบคุม PLC |
มิตซูบิชิ |
ชุด |
1 |
|
|
3 |
ปั๊มน้ํา |
นานฟาง |
pc |
2 |
1 ทํางาน 1 เตรียมพร้อม |
|
4 |
พลังงาน |
Meanwell (ไต้หวัน) |
pc |
1 |
|
|
5 |
สายสลับระยะกลาง |
ออมรอน |
ชุด |
1 |
|
|
6 |
เครื่องตัดวงจร |
ชินท์ |
pc |
1 |
|
|
7 |
เครื่องวัดกระแส |
จีน |
pc |
1 |
|
|
8 |
เครื่องสลับความใกล้ |
ยางมิง (ไต้หวัน) |
pc |
1 |
|
|
9 |
วาล์วโซเลนอยด์ |
การโจมตีทางอากาศ |
pc |
6 |
|
|
10 |
อุปกรณ์ป้องกันระยะ |
ออมรอน |
ชุด |
1 |
|
|
11 |
ส่วนเครื่องจักรกล |
ซินูโอ |
ชุด |
1 |
|
|
12 |
โปรแกรม |
ซินูโอ |
ชุด |
1 |
|
|
13 |
เครื่องฉีดน้ํา |
ซินูโอ |
ชุด |
24 |
|
