| MOQ: | 1 |
| ราคา: | Customized |
| บรรจุภัณฑ์มาตรฐาน: | กรณีไม้อัด |
| ระยะเวลาการจัดส่ง: | 30 วัน |
| วิธีการชำระเงิน: | ที/ที |
| ความสามารถในการจัดหา: | 10 ชุดต่อเดือน |

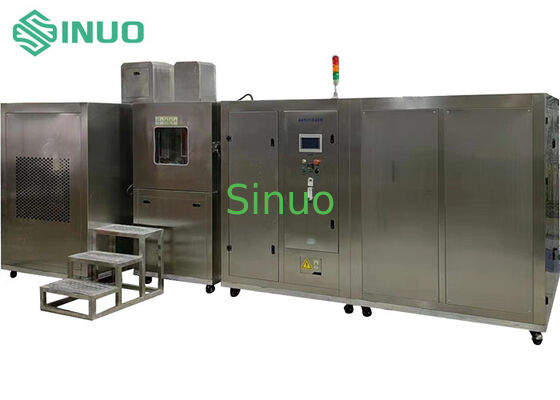

MIL-STD-810G คอนเซนตรัสสูง ห้องทดสอบทรายและฝุ่นกระแสอากาศ Laminar
ภาพรวมสินค้า:
อุปกรณ์นี้เหมาะสําหรับการทดสอบผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์, ส่วนรถยนต์และจักรยานยนต์และผนึกในสภาพแวดล้อมที่มีฝุ่น เพื่อป้องกันทรายและฝุ่นจากการเข้าสู่ผนึกและห้อง.ตรวจสอบผลการทํางานของผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์, ส่วนรถยนต์และจักรยานยนต์, และผนึกในสภาพแวดล้อมที่มีฝุ่นในระหว่างการใช้งาน, การจัดเก็บและการขนส่งเป้าหมายของการทดสอบคือการกําหนดผลกระทบอันตรายที่เป็นไปได้ของอนุภาคที่บรรทุกโดยการไหลของอากาศบนสินค้าไฟฟ้าการทดสอบนี้สามารถใช้ในการจําลองสภาพแวดล้อมอากาศที่ฝุ่นก้อนก้อนก้อนก้อนก้อนก้อนก้อนก้อนก้อนก้อนก้อนก้อนก้อนก้อนก้อนก้อน
หลักการการออกแบบ: การออกแบบลวดลอยแบบโคลนที่มีช่องเก็บฝุ่นที่ด้านล่างพัดลมหมุนเวียนอัตราแรงดันสูงของอุปกรณ์เทอร์ไบน์ถูกติดตั้งที่ท่าออกฝุ่น (ด้านขวา) เพื่อดึงฝุ่นและส่งมันไปยังด้านล่างของห้องภายในผ่านด้านล่างไปทางด้านซ้ายของห้อง แล้วเข้าไปในห้องก่อนการบําบัด ฝุ่นถูกเป่าเข้าไปในห้องทดสอบจากด้านซ้าย และฝุ่นถูกเป่าไปทางด้านขวาทําให้เริ่มต้นวงจรต่อเนื่อง.
มาตรฐานที่ใช้
ตรงกับ MIL-STD-810G, IEC 60068-2-68 ฯลฯ
ข้อมูลการใช้งาน:
| ขนาดภายในห้อง | 1000 × 1000 × 1000 มม ((W × H × D) |
| ประมาณ ขนาดภายนอก | ประมาณ 7500×2500×4500 มิลลิเมตร (W×H×D) (ขนาดจริงอาจแตกต่างกัน) รวมทั้งช่องช่องอากาศ |
| ระยะอุณหภูมิ | RT ± 10 - 80 °C (ปรับได้) |
| ระยะความชื้น | < 25% RH |
| ฝุ่นละเอียด | ≤75um |
| ฝุ่นหยาบ | ≤ 150um |
| ความเข้มข้น | 2±0.5g/m3 |
| ความเร็วการไหลของอากาศ | 5m/s±0.5m/s |
| โรคทัลค | 2-5kg/ m3 ((อุปกรณ์นี้ต้องการ 25 kg) |
| มาตรฐาน | GB2423.37-2006 การทดสอบ Lc1 / IEC 60068-2-68 |
| พลังงานไฟฟ้า | 380V±10%V (สามเฟส 5 สาย, พร้อมเครื่องตัดวงจร 80A ส่วนตัว; เครื่องตัดวงจรต้องมีปลาย; สายไฟฟ้าต้องมีขนาดอย่างน้อย 10 มิลลิเมตรสี่เหลี่ยม) |
| การปนเปื้อน แรงไฟฟ้า | ตอบสนองมาตรฐานและความต้องการที่เกี่ยวข้อง |
|
วิธีโครงสร้าง (เครื่องควบคุมและห้องทดสอบที่รวม) |
1ด้านล่างของห้องมีรูปร่างคลุม โดยมีมอเตอร์ถอนฝุ่นด้านล่างช่วยในกระบวนการเก็บฝุ่น
2ห้องทดสอบมีขนาดประมาณ with its side length in the airflow cross-section being at least three times the maximum value of the vertical or horizontal side length of the sample cross-section perpendicular to the airflow directionห้องทดสอบมีฟังก์ชันการทําความร้อน
3ห้องทดสอบมีห้องปรีเทรทเมนต์ และห้องทั้งสองห้องมีส่วนตัดเส้นกระแสอากาศเดียวกันA สายการนําอากาศที่ติดตั้งอยู่เบื้องหลังการเข้าของช่องการไหลของอากาศที่นําไปยังห้องปรีเทรทเมนต์. การไหลของอากาศแบบกระดานแนวราบถูกผลิตผ่านการจัดวางทั้งหมด อุปกรณ์บลูเวอร์สําหรับการผลิตการไหลของอากาศตั้งอยู่ด้านหลังของห้องทดสอบอากาศถูกดึงออกจากห้องทดสอบและส่งเข้าไปในห้องก่อนการรักษาผ่านช่องการไหลของอากาศอุปกรณ์กําจัดฝุ่นเป็นภายนอกและเชื่อมต่อผ่านท่อ
|
| วัสดุผนังภายนอก | สแตนเลส SUS304 คุณภาพสูง |
| วัสดุห้องภายใน |
SUS304 สแตนเลส
|
| หน้าต่างการสังเกต | ประตูห้องมีหน้าต่างการสังเกตขนาดใหญ่ |
| ช่องลม |
การออกแบบลําเลียงอากาศที่โดดเด่นทําให้ห้องสร้างความเข้มข้นสูงของการไหลของอากาศแบบ laminar
|
| โครงสร้างพื้นฐาน | มันประกอบด้วยห้องก่อนการรักษา, ห้องทดสอบ, ประตูดูดฝุ่น, กล่องเก็บฝุ่น, อุปกรณ์เป่าฝุ่นหมุนเวียน, ระบบสูญเสีย, ถังเก็บฝุ่น, วาล์วไหลระบบทําความร้อนกล่องระบายกลับ เครื่องหมุนตัวอย่าง เครื่องกันฝุ่น กล่องระบายฝุ่นเครื่องวัดความเข้มข้น |
| หน้าต่างการสังเกต | ประตูมีหน้าต่างการสังเกต รูปแบบฝ้าระบายความตึงเครียด |
| การส่องแสง | ห้องมีไฟ LED ความแรงสูงที่ด้านบนที่กระจายแสงเข้าไปในห้องผ่านหน้าต่างส่งแสงที่ด้านบน; มันถูกควบคุมโดยสวิทช์อิสระ |
| หน้าจอสัมผัส |
ระบบควบคุมปลอมและจอสัมผัสที่ฉลาด (พัฒนาเองโดย SINUO) |
| เครื่องวัดปริมาณ |
สัญญาณการควบคุมแบบแอนาล็อกถูกส่งไปยัง PLC module เพื่อการควบคุมที่แม่นยํา |
| ระบบทําความร้อน | 316 สายทําความร้อนจากสแตนเลส |
| ระบบสูญเสีย | วาล์วควบคุมความดัน, ช่องฉีด, ชุดควบคุมความดัน, ท่อเชื่อมต่อ, ปั๊มสูบสูบ |
| เครื่องควบคุม |
ใช้เครื่องควบคุมโลจิกที่สามารถเขียนโปรแกรมได้ (PLC) (เครื่องควบคุมนี้มีฟังก์ชันควบคุมที่ตั้งไว้ตามความชอบหลายอย่าง ดังที่อธิบายต่อไปนี้)
|
| ขนาดตาโลหะ | ความกว้างของเส้นใยชื่อ 50μm, ระยะระยะเส้นใยชื่อ 75μm หรือน้อยกว่า 150μm |
| พัดลม | พัดลมหลอมศูนย์กลางจากพลาสติก |
ฟังก์ชันป้องกันความปลอดภัย:
สภาพการใช้อุปกรณ์:
สภาพสิ่งแวดล้อม: สถานที่ที่อุปกรณ์ต้องไม่เกิดการสั่นสะเทือนแรง, การรบกวนทางไฟฟ้าแม่เหล็กแรง, ความเข้มข้นของฝุ่นและสารกิน, แสงแดดตรงหรือรังสีโดยตรงจากแหล่งความร้อนอื่น ๆ.
การแสดงระบบทดสอบ:
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
|
|
