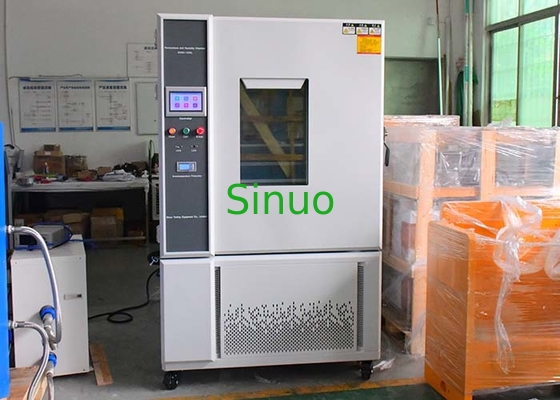

ห้องทดสอบสิ่งแวดล้อม IEC 60068-2-1 ขนาด 1000 ลิตร -70°C ถึง +150°C

ขนาดห้อง

ระดับเสียง A ≤70dB(A)

(วัดในห้องเก็บเสียงที่มีอุณหภูมิแวดล้อม 25°C และเสียงสะท้อนต่ำ ใช้การถ่วงน้ำหนัก A ทดสอบค่าเฉลี่ย 9 จุด แต่ละจุดทดสอบอยู่ห่างจากแหล่งกำเนิดเสียงในแนวนอน 1 เมตร และสูงจากพื้น 1 เมตร)

1. วัสดุผนังด้านนอก: แผ่น A3 พ่นสี

2. วัสดุผนังด้านใน: แผ่นสแตนเลสสตีล SUS﹟304 แบบขัดเงา

3. วัสดุฉนวนความร้อนของห้อง: โฟมโพลียูรีเทนแข็งทนความร้อนสูง 100 มม.

4. วัสดุฉนวนประตูห้อง: โฟมโพลียูรีเทนแข็งทนความร้อนสูง 100 มม.

1. พัดลมแบบแรงเหวี่ยงแกนยาวสแตนเลสสตีล: 2 ชุด/90W

2. พัดลม, เครื่องทำความร้อน, เครื่องระเหย (รวมถึงเครื่องลดความชื้น), อุปกรณ์ระบายน้ำ, พอร์ตปรับสมดุลแรงดัน, แผ่นกั้นอากาศแบบปรับได้, เซ็นเซอร์อุณหภูมิ

1. หน้าต่างสังเกตการณ์: กระจกนิรภัย 3 ชั้น 400x600x40 มม.

2. ที่จับแบบฝังเรียบ

3. บานพับประตู: บานพับนำเข้า SUS #304

4. หลอดไฟประหยัดพลังงานภายในห้อง

5. รูนำสายไฟ: φ50 มม. 1 ชิ้น

1. ประตูชิ้นเดียวเปิดออกด้านนอก โดยมีบานพับอยู่ทางด้านซ้ายและที่จับอยู่ทางด้านขวา (เมื่อหันหน้าไปทางด้านหน้าของกล่อง)

2. พร้อมกลไกการล็อคประตูนิรภัย (สามารถเปิดประตูในห้องทดสอบได้) ประตูติดตั้งความร้อนไฟฟ้าเพื่อป้องกันการควบแน่น และช่วงการมองเห็นของหน้าต่างสังเกตการณ์กระจกฉนวน (กว้าง 400×สูง 600 มม.) กรอบประตูติดตั้งอุปกรณ์ทำความร้อนไฟฟ้าป้องกันการควบแน่น

1. เครื่องทำความร้อนไฟฟ้าสแตนเลสสตีลชนิดครีบ

2. วิธีการควบคุมความร้อน: SSR (Solid State Relay) การปรับความกว้างของพัลส์แบบไม่สัมผัสในช่วงเวลาเท่ากัน

3. กำลังไฟทำความร้อน: ประมาณ 3KW

1. คอมเพรสเซอร์แบบเลื่อน Hitachi หรือ Emerson อุณหภูมิต่ำและเสียงรบกวนต่ำ (วิธีการกระจายความร้อนด้วยอากาศ)

2. วิธีการทำความเย็น: การระบายความร้อนด้วยอากาศ

1. ใช้การปรับอัตโนมัติของอุปกรณ์อัตราการไหลของถ่านหินเย็นเพื่อกำจัดโหลดความร้อนของผลิตภัณฑ์ที่จะทดสอบได้อย่างมีประสิทธิภาพ ซึ่งซิงโครไนซ์กับเทคโนโลยีของเยอรมัน/ญี่ปุ่น

2. เมื่อเทียบกับการออกแบบแบบดั้งเดิม ความเสถียรในการควบคุมและความสามารถในการทำซ้ำสูงกว่า และทำได้ดีเยี่ยมในแง่ของการประหยัดพลังงานและการประหยัดพลังงาน

คอมเพรสเซอร์แบบเลื่อน Hitachi หรือ Emerson อุณหภูมิต่ำและเสียงรบกวนต่ำ

1. คอนเดนเซอร์และเครื่องระเหยใช้อุปกรณ์ครีบอลูมิเนียมแบบสปอยเลอร์คู่ AC&R

2. อุปกรณ์ควบคุมการไหลใช้เครื่องมือทำความเย็นแบรนด์ดังนำเข้า

1. คอนโทรลเลอร์ของระบบควบคุมจะปรับสภาพการทำงานของคอมเพรสเซอร์ทำความเย็นโดยอัตโนมัติตามสภาพการทดสอบ สามารถควบคุมกำลังการทำความเย็นที่ส่งออกเพื่อให้ได้หลักการประหยัดไฟฟ้าและน้ำ สภาพการทำงานมีเสถียรภาพมากขึ้น โดยเฉพาะอย่างยิ่งความชื้นในการทำงานสามารถประหยัดไฟฟ้าได้ 30%

2. วาล์วควบคุมแรงดันการระเหย

3. วงจรทำความเย็นอากาศกลับของคอมเพรสเซอร์

1. สามารถแสดงเส้นโค้งและอุณหภูมิและความชื้นบนอินเทอร์เฟซเดียวกันได้

2. การแสดงผลอุณหภูมิและความชื้นบนหน้าจอ

3．สามารถบันทึกเส้นโค้งได้แบบเรียลไทม์

ตัวบ่งชี้ทางเทคนิค:

1. หน้าจอสัมผัสสี 7 นิ้ว

2. โหมดควบคุมสองโหมด: โปรแกรม/ค่าคงที่

3. ประเภทเซ็นเซอร์: อินพุต PT100 สองตัว (ตัวเลือกอินพุตเซ็นเซอร์อิเล็กทรอนิกส์)

4. โหมดเอาต์พุต: พัลส์แรงดันไฟฟ้า (SSR)/เอาต์พุตควบคุม: 2 (อุณหภูมิ/ความชื้น)/2 เอาต์พุตอะนาล็อก 4-20mA/16 เอาต์พุตรีเลย์ (พาสซีฟ)

5. สัญญาณควบคุม: 8 สัญญาณควบคุม IS/8 สัญญาณควบคุม T/4 สัญญาณควบคุม AL

6. สัญญาณเตือน: 16 DI สัญญาณเตือนสิ่งกีดขวางภายนอก

7. ช่วงการวัดอุณหภูมิ: -90.00℃--200.00℃, (ตัวเลือก -90.00℃--300.00℃) ข้อผิดพลาด ±0.2℃

8. ช่วงการวัดความชื้น: 1.0%--100%RH, ข้อผิดพลาด ±1%RH

9. อินเทอร์เฟซการสื่อสาร: (RS232/RS485, ระยะการสื่อสารสูงสุด 1.2 กม. [ไฟเบอร์ออปติกสูงถึง 30 กม.])

10. ประเภทภาษาอินเทอร์เฟซ: จีน/อังกฤษ

11. พร้อมฟังก์ชันการป้อนข้อมูลภาษาอังกฤษ

12. สามารถใช้กับเครื่องพิมพ์ได้ (ฟังก์ชัน USB เป็นตัวเลือก)

13. เอาต์พุตรีเลย์รวมสัญญาณที่หลากหลาย และสัญญาณสามารถดำเนินการตรรกะได้ (NOT, AND, OR, NOR, XOR) เรียกว่าความสามารถในการเขียนโปรแกรม PLC

14. วิธีการควบคุมรีเลย์ที่หลากหลาย: พารามิเตอร์->โหมดรีเลย์, รีเลย์->โหมดพารามิเตอร์, โหมดรวมตรรกะ, โหมดสัญญาณผสม

15. การแก้ไขโปรแกรม: สามารถตั้งโปรแกรมได้ 120 กลุ่มของโปรแกรม และแต่ละกลุ่มของโปรแกรมสามารถตั้งโปรแกรมได้ถึง 100 ส่วน

ความแม่นยำ: อุณหภูมิ ±0.1℃＋1 หลัก, ความชื้น ±1%R.H＋1 หลัก

ความละเอียด: อุณหภูมิ ±0.01℃, ความชื้น ±0.1%R.H.

ความลาดชันของอุณหภูมิ: สามารถตั้งค่าได้ 0.1~9.9

มีฟังก์ชันสแตนด์บายและสัญญาณเตือนขีดจำกัดบนและล่าง

สัญญาณอินพุตอุณหภูมิและความชื้น หลอดไฟแห้งและเปียก PT100x2

การตั้งค่าพารามิเตอร์ควบคุม P.I.D 9 ชุด, การคำนวณอัตโนมัติ P.I.D

หลอดไฟแห้งและเปียกพร้อมฟังก์ชันการแก้ไขหน้าจออัตโนมัติ

1. PID ป้องกันการอิ่มตัวแบบรวม

2. วิธีการควบคุมอุณหภูมิที่สมดุล BTC + การควบคุมความจุความเย็นอัจฉริยะ DCC + การควบคุมไฟฟ้าอัจฉริยะ DEC (อุปกรณ์ทดสอบอุณหภูมิ)

3. วิธีการควบคุมอุณหภูมิและความชื้นที่สมดุล BTHC + การควบคุมความจุความเย็นอัจฉริยะ DCC + การควบคุมไฟฟ้าอัจฉริยะ DEC (อุปกรณ์ทดสอบอุณหภูมิและความชื้น)

ใช้โหมดการสนทนาบนหน้าจอ ไม่จำเป็นต้องป้อนปุ่ม และหน้าจอสัมผัสตัวเลือกโดยตรง

แสดงค่าที่ตั้งไว้ (SV) และค่าจริง (PV) ของอุณหภูมิโดยตรง

สามารถแสดงหมายเลขโปรแกรม ส่วนที่กำลังดำเนินการ เวลาที่เหลือ และจำนวนรอบ

ฟังก์ชันเวลาสะสมการทำงาน

ค่าการตั้งค่าโปรแกรมอุณหภูมิจะแสดงในเส้นโค้งกราฟิก พร้อมฟังก์ชันการแสดงผลแบบเรียลไทม์ของเส้นโค้งโปรแกรม

พร้อมหน้าจอแก้ไขโปรแกรมแยกต่างหาก สามารถป้อนอุณหภูมิ ความชื้น และเวลาได้อย่างน้อย 5 ส่วนในแต่ละหน้า

สามารถสลับภาษาจีนและอังกฤษได้ตามต้องการ

หน้าจอพร้อมท์ข้อผิดพลาดจะแสดงขึ้น

สามารถปรับแสงพื้นหลังหน้าจอได้

สามารถตั้งค่าฟังก์ชันป้องกันการแสดงผลหน้าจอให้เป็นตัวจับเวลา, TIMER หรือการปิดเครื่องด้วยตนเอง

กลุ่มโปรแกรมที่มีอยู่: สูงสุด 120 PATTEN

ความจุหน่วยความจำที่มีอยู่: รวม 12000 SEGMENTS

การดำเนินการคำสั่งซ้ำ: แต่ละคำสั่งสามารถดำเนินการได้ถึง 3200 ครั้ง

โปรแกรมถูกสร้างขึ้นในลักษณะการสนทนา พร้อมฟังก์ชันต่างๆ เช่น การแก้ไข การล้าง และการแทรก

การตั้งค่าเวลา SEGMENTS 0~99 ชั่วโมง 59 นาที

อุปกรณ์โมดูลควบคุมเวลาแบบตั้งโปรแกรมได้ x2 ชุด

พร้อมหน่วยความจำโปรแกรมปิดเครื่อง การเริ่มต้นอัตโนมัติและการดำเนินการโปรแกรมอย่างต่อเนื่องหลังจากเปิดเครื่อง

พร้อมอินเทอร์เฟซการสื่อสาร RS-485 หรือ RS-232

สามารถแสดงเส้นโค้งกราฟิกได้แบบเรียลไทม์ระหว่างการดำเนินการโปรแกรม

พร้อมการปรับความจุการแช่แข็งอัตโนมัติ

พร้อมฟังก์ชันการเริ่มต้นและปิดเครื่องตามกำหนดเวลา

พร้อมฟังก์ชันการปรับวันที่และเวลา

ฟังก์ชันล็อคปุ่มและหน้าจอ (LOCK)

อุปกรณ์ป้องกันอุณหภูมิเกินแบบปรับได้ (การป้องกันสองเท่า ตัวป้องกันอุณหภูมิเกินความแม่นยำสูงพิเศษตัวแรกที่สามารถตั้งค่าได้ทั้งอุณหภูมิสูงและต่ำ สามารถตั้งค่าการป้องกันอุณหภูมิสูงหรือต่ำเพื่อปกป้องผลิตภัณฑ์ภายใต้การทดสอบได้ดีขึ้นเมื่อเครื่องขัดข้อง

ช่องปรับอากาศร้อนเกินไป

มอเตอร์พัดลมร้อนเกินไป

พื้นเรียบ ระบายอากาศได้ดี และไม่มีก๊าซและฝุ่นละอองที่ติดไฟได้ ระเบิดได้ และกัดกร่อน

ไม่มีแหล่งกำเนิดการแผ่รังสีแม่เหล็กไฟฟ้าแรงสูงอยู่ใกล้เคียง

มีท่อระบายน้ำใกล้กับอุปกรณ์ (ภายใน 2 เมตรของชุดทำความเย็น)

ความสามารถในการรับน้ำหนักของพื้นดิน: ไม่น้อยกว่า 800 กก./ตร.ม.

มีพื้นที่บำรุงรักษาที่เหมาะสมรอบๆ อุปกรณ์

A: ไม่น้อยกว่า 600 มม.

B: ไม่น้อยกว่า 1000 มม.

C: ไม่น้อยกว่า 100 มม.

D: ไม่น้อยกว่า 600 มม.

1. ต้องใช้น้ำบริสุทธิ์

2. ต้องบำบัดน้ำประปา

1. อุณหภูมิ: 5℃～35℃

2. ความชื้นสัมพัทธ์: ≤85%

3. ความดันอากาศ: 86kPa～106kPa

d) แหล่งจ่ายไฟ

AC380V สามเฟสสี่สาย + สายดินป้องกัน

ช่วงความผันผวนของแรงดันไฟฟ้าที่อนุญาต: AC (380±10)V

ช่วงความผันผวนของความถี่ที่อนุญาต: (50±0.5)Hz

ความต้านทานการลงกราวด์ของสายดินป้องกันน้อยกว่า 4Ω

ผู้ใช้จะต้องกำหนดค่าสวิตช์อากาศหรือสวิตช์ไฟที่มีความจุที่สอดคล้องกันสำหรับอุปกรณ์ ณ สถานที่ติดตั้ง และสวิตช์นี้จะต้องใช้แยกกันสำหรับอุปกรณ์นี้
