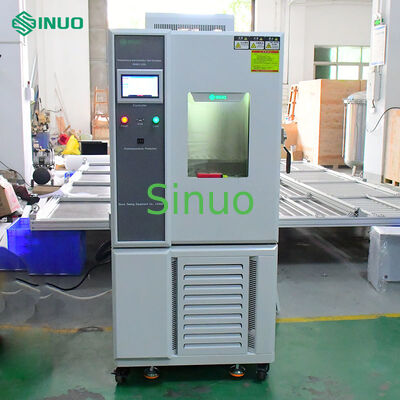

ตู้ทดสอบอุณหภูมิและความชื้นคงที่ IEC60068-2 -40 ถึง 150°C

ตู้ทดสอบอุณหภูมิและความชื้นนี้เป็นไปตามมาตรฐาน IEC 60068-2-1, IEC 60068-2-2, IEC 60068-2-78 และข้อ 15 ของ IEC 60335 -1 และมาตรฐานอื่นๆ ที่เกี่ยวข้อง

ออกแบบมาเพื่อทำการทดสอบความเย็น ความร้อน ความชื้น และความแห้งบนส่วนประกอบอิเล็กทรอนิกส์ ผลิตภัณฑ์ไฟฟ้า เครื่องใช้ในบ้าน วัสดุพลาสติก และตัวอย่างอื่นๆ การทดสอบนี้เป็นการตรวจสอบความน่าเชื่อถือของผลิตภัณฑ์ระหว่างการจัดเก็บและการขนส่งภายใต้สภาวะอุณหภูมิสูง/ต่ำและความชื้นสลับกัน

แผนผังช่วงอุณหภูมิและความชื้น:

• IEC60068-2-1:2007 การทดสอบสภาพแวดล้อม – ส่วนที่ 2-1: การทดสอบ – การทดสอบ A: ความเย็น (IDT)
• IEC60068-2-2:2007 การทดสอบสภาพแวดล้อม – ส่วนที่ 2-2: การทดสอบ – การทดสอบ B: ความร้อนแห้ง (IDT)
• IEC60068-2-78:2012 การทดสอบสภาพแวดล้อม – ส่วนที่ 2-78: การทดสอบ – การทดสอบ Cab: ความร้อนชื้น สภาวะคงที่ (IDT)
• IEC60068-2-30:2005 การทดสอบสภาพแวดล้อม – ส่วนที่ 2-30: การทดสอบ – การทดสอบ Db: ความร้อนชื้น แบบวัฏจักร (วัฏจักร 12 ชม. + 12 ชม.) (IDT)

เครื่องมีดีไซน์ห้องปิดสนิทพร้อมข้อดีดังนี้:

• ช่วงอุณหภูมิและความชื้นที่กว้างเป็นพิเศษเพื่อตอบสนองความต้องการในการทดสอบที่หลากหลาย
• ใช้ระบบควบคุมอุณหภูมิและความชื้นแบบสมดุลขั้นสูง ซึ่งให้ประสิทธิภาพการทำความร้อนและความชื้นที่เสถียร รักษาความแม่นยำสูงและความเสถียรที่ดีเยี่ยมสำหรับการจำลองสภาพแวดล้อมที่แม่นยำ
• วงจรทำความเย็นสลับอัตโนมัติ: ระบบจะเปิดใช้งานวงจรทำความเย็นโดยอัตโนมัติตามค่าอุณหภูมิที่ตั้งไว้ ทำให้สามารถทำความเย็นได้โดยตรงแม้ในอุณหภูมิแวดล้อมสูง ระบบทำความเย็นมีคอมเพรสเซอร์แบบปิดผนึกนำเข้าและชุดคอนเดนเซอร์ระบายความร้อนด้วยอากาศ
• มีหน้าต่างสำหรับสังเกตการณ์บนประตูห้องเพื่อการสังเกตตัวอย่างทดสอบแบบเรียลไทม์

การกำหนดค่ามาตรฐานของตู้ทดสอบ

ระบบทำความเย็น

แนะนำหน้าจอ

ฟังก์ชันการแสดงผลหน้าจอ

1. ใช้โหมดการสนทนาผ่านหน้าจอ ไม่ต้องป้อนข้อมูลด้วยปุ่ม และหน้าจอจะสัมผัสตัวเลือกโดยตรง
2. แสดงค่าอุณหภูมิที่ตั้งไว้ (SV) และค่าจริง (PV) โดยตรง
3. สามารถแสดงหมายเลขโปรแกรมที่กำลังทำงาน ส่วนที่เหลือเวลา และจำนวนรอบ
4. ฟังก์ชันเวลาสะสมขณะทำงาน
5. ค่าการตั้งค่าโปรแกรมอุณหภูมิจะแสดงในกราฟเส้นโค้ง พร้อมฟังก์ชันการแสดงผลกราฟเส้นโค้งโปรแกรมแบบเรียลไทม์
6. มีหน้าจอแก้ไขโปรแกรมแยกต่างหาก สามารถป้อนอุณหภูมิ ความชื้น และเวลาได้อย่างน้อย 5 ส่วนต่อหน้า
7. สามารถสลับภาษาจีนและอังกฤษได้ตามต้องการ
8. แสดงหน้าจอแจ้งเตือนข้อผิดพลาด
9. สามารถปรับแสงพื้นหลังหน้าจอได้
10. สามารถตั้งค่าฟังก์ชันป้องกันการแสดงผลหน้าจอเป็นตัวตั้งเวลา, TIMER หรือปิดเครื่องด้วยตนเอง

ความจุโปรแกรมและฟังก์ชันควบคุม

1. กลุ่มโปรแกรมที่มีอยู่: สูงสุด 120 PATTEN
2. ความจุหน่วยความจำที่มีอยู่: รวม 12000 SEGMENTS
3. การดำเนินการคำสั่งซ้ำ: แต่ละคำสั่งสามารถดำเนินการได้สูงสุด 3200 ครั้ง
4. โปรแกรมถูกสร้างขึ้นในรูปแบบการสนทนา พร้อมฟังก์ชันต่างๆ เช่น การแก้ไข ล้าง และแทรก
5. การตั้งเวลา SEGMENTS 0~99 ชั่วโมง 59 นาที
6. อุปกรณ์โมดูลควบคุมเวลาแบบตั้งโปรแกรมได้ x 2 ชุด
7. พร้อมหน่วยความจำโปรแกรมเมื่อไฟฟ้าดับ เริ่มต้นอัตโนมัติ และดำเนินการโปรแกรมต่อเนื่องหลังเปิดเครื่อง
8. พร้อมอินเทอร์เฟซการสื่อสาร RS-485 หรือ RS-232
9. สามารถแสดงกราฟแบบกราฟิกได้แบบเรียลไทม์ระหว่างการดำเนินการโปรแกรม
10. พร้อมการปรับความจุการแช่แข็งอัตโนมัติ
11. พร้อมฟังก์ชันเริ่มและปิดเครื่องตามกำหนดเวลา
12. พร้อมฟังก์ชันปรับวันที่และเวลา
13. ฟังก์ชันล็อคปุ่มและหน้าจอ (LOCK)

ข้อมูลจำเพาะของคอนโทรลเลอร์

ตัวชี้วัดทางเทคนิค:

1. หน้าจอสัมผัสสี 7 นิ้ว
2. สองโหมดการควบคุม: โปรแกรม/ค่าคงที่
3. ประเภทเซ็นเซอร์: อินพุต PT100 สองตัว (อินพุตเซ็นเซอร์อิเล็กทรอนิกส์เป็นทางเลือก)
4. โหมดเอาต์พุต: พัลส์แรงดัน (SSR)/เอาต์พุตควบคุม: 2 (อุณหภูมิ/ความชื้น)/เอาต์พุตแอนะล็อก 2 4-20mA/เอาต์พุตรีเลย์ 16 ตัว (แบบพาสซีฟ)
5. สัญญาณควบคุม: 8 สัญญาณควบคุม IS/8 สัญญาณควบคุม T/4 สัญญาณควบคุม AL
6. สัญญาณเตือน: 16 DI สัญญาณเตือนสิ่งกีดขวางภายนอก
7. ช่วงการวัดอุณหภูมิ: -90.00°C--200.00°C (ทางเลือก -90.00°C--300.00°C) ข้อผิดพลาด ±0.2°C
8. ช่วงการวัดความชื้น: 1.0%--100%RH, ข้อผิดพลาด ±1%RH
9. อินเทอร์เฟซการสื่อสาร: (RS232/RS485, ระยะทางการสื่อสารสูงสุด 1.2 กม. [ใยแก้วนำแสงสูงสุด 30 กม.])
10. ประเภทภาษาอินเทอร์เฟซ: จีน/อังกฤษ
11. พร้อมฟังก์ชันป้อนข้อมูลภาษาอังกฤษ
12. สามารถใช้กับเครื่องพิมพ์ได้ (ฟังก์ชัน USB เป็นทางเลือก)
13. เอาต์พุตรีเลย์แบบผสมสัญญาณที่หลากหลาย และสัญญาณสามารถดำเนินการทางตรรกะได้ (NOT, AND, OR, NOR, XOR) เรียกว่าความสามารถในการเขียนโปรแกรม PLC
14. วิธีการควบคุมรีเลย์ที่หลากหลาย: พารามิเตอร์->โหมดรีเลย์, รีเลย์->โหมดพารามิเตอร์, โหมดการรวมตรรกะ, โหมดสัญญาณผสม
15. การแก้ไขโปรแกรม: สามารถตั้งโปรแกรมได้ 120 กลุ่ม และแต่ละกลุ่มสามารถตั้งโปรแกรมได้สูงสุด 100 ส่วน

พารามิเตอร์ทางเทคนิคของคอนโทรลเลอร์

ความแม่นยำ: อุณหภูมิ ±0.1°C+1 หลัก, ความชื้น ±1%R.H+1 หลัก

ความละเอียด: อุณหภูมิ ±0.01°C, ความชื้น ±0.1%R.H.

ความชันอุณหภูมิ: สามารถตั้งค่าได้ 0.1~9.9

มีฟังก์ชันสแตนด์บายและแจ้งเตือนขีดจำกัดบนและล่าง

สัญญาณอินพุตอุณหภูมิและความชื้นแบบแห้งและเปียก PT100x2

การตั้งค่าพารามิเตอร์ควบคุม P.I.D 9 ชุด, การคำนวณอัตโนมัติ P.I.D.

ฟังก์ชันหน้าจอแก้ไขอัตโนมัติแบบแห้งและเปียก
