IEC62552:2015 อุปกรณ์ทดสอบความทนทานของเครื่องชักอุ่นที่ยืนลําพัง
| Test Items: | การทดสอบความทนทานของลิ้นชักตู้หุ้มฉนวน | Test Station: | สถานีเดียว |
| Mechanical Arms: | อุปกรณ์เปิด/ปิดลิ้นชัก 2 ตัว | Test Travel: | 0–470 มม |
| Drawer Speed: | 5–15 รอบ/นาที | Cycle Count: | 0–999999 |
| High Light: | เครื่องทดสอบลิ้นชักอุ่นแบบตั้งพื้น IEC62552,อุปกรณ์ทดสอบความทนทานของลิ้นชักอุ่น,เครื่องมือทดสอบเครื่องใช้ไฟฟ้าพร้อมการรับประกัน |
||
IEC62552:2015 อุปกรณ์ทดสอบความทนทานของเครื่องชักอุ่นที่ยืนลําพัง
ข้อมูลสินค้า:
อุปกรณ์ทดสอบความทนทานของเครื่องชักอุ่นที่ยืนลําพังถูกออกแบบให้เหมาะสมกับความต้องการของลูกค้าสําหรับการทดสอบความทนทานในตู้ตั้งของตู้กั้นตั้งอุปกรณ์การทดสอบอัตโนมัติเต็มที่นี้ เหมาะสําหรับหน่วยการรับรอง, ห้องปฏิบัติการโรงงาน และส่วนการทดสอบอื่น ๆ
ระบบนี้ใช้ระบบควบคุม PLC ที่มีความฉลาด และพร้อมกับกลไกการดําเนินการในการเคลื่อนไหวที่ปรับเปลี่ยนได้ และเครื่องติดตั้งพิเศษทําให้การตั้งค่าการเดินทางในการทดสอบได้ล่วงหน้า, ความเร็ว, จํานวนวงจร, และการเปิด / ปิดประตูพักเวลา
หลักการ:
1.การเปิด: เครื่องยนต์เซอร์โวขับเคลื่อนแขนเครื่องจักรกลที่ชักชุดจับตู้ชักชักช้า ๆ ด้วยเชือกอ่อน หรือใช้ถังดูดที่ติดกับประตูตู้เปิดตู้ถึง 15 ∼ 20 มิลลิเมตร ก่อนเปิดเต็มระยะทางเปิดตู้สูงสุด: 470 มม.
2.การปิด: มอเตอร์เซอร์โวขับเคลื่อนแขนกลไกเพื่อผลักดันม้วนความดัน ทําให้ตู้ปิดจาก 15 ∼ 20 มม ก่อนเปิดเต็มไปปิดเต็ม
3.การกําหนดวงจร: การเปิดและปิดลําดับหนึ่งจะนับเป็นวงจรหนึ่ง กระบวนการซ้ําขึ้นโดยอัตโนมัติจนกว่าจํานวนวงจรการทดสอบที่กําหนดไว้ก่อนจะบรรลุ, และตอนนั้นระบบจะหยุด.
โครงสร้าง:

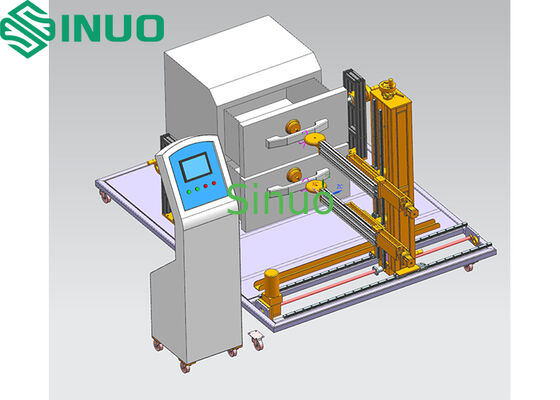

โครงสร้างกรอบโดยรวม โดยมีตัวอย่างวางบนแพลตฟอร์ม เพื่อลดการสั่นสะเทือนของอุปกรณ์และความเครียดที่เกิดจากการเคลื่อนไหวพลาตฟอร์มพื้นฐานรองรับเสาตั้งที่มีกลไกลากสอง (บนและล่าง), ที่สามารถปรับได้ เพื่อรองรับตู้ในตําแหน่งต่างๆ
ปริมาตรเทคนิค:
|
ไม่ ไม่ |
รายการ |
ปริมาตร |
|
1 |
พลังงาน |
AC 220V, 50Hz, 2 kW |
|
2 |
การควบคุมไฟฟ้า |
การควบคุมปัญญา PLC |
|
3 |
อินเตอร์เฟซปฏิบัติการ |
HMI หน้าจอสัมผัสสี 7 นิ้ว |
|
4 |
ขับ |
มอเตอร์เซอร์โว |
|
5 |
ระยะตัวอย่างการทดสอบ |
WDH = (0.2 ~ 1.0 m) × (0.2 ~ 1.0 m) × (0.2 ~ 1.0 ม.)
|
|
6 |
วัตถุทดสอบ |
การทดสอบความทนทานของตู้ชักกระเป๋า |
|
7 |
สถานีทดสอบ |
สถานีเดียว สามารถทดสอบตู้หนึ่งห้อง พร้อมการทํางานแบบอิสระหรือพร้อมกันของตู้ด้านบนและด้านล่าง |
|
8 |
คอลัมน์ |
คอลัมน์หนึ่งบนแพลตฟอร์ม พร้อมกลไกยกที่บูรณาการ; แขนเครื่องจักรกลที่ปรับได้อิสระสองแขนที่ติดตั้งบนคอลัมน์ |
|
9 |
อาวุธกล |
เครื่องควบคุมเปิด/ปิดตู้ 2 เครื่อง ติดบนรางนําเสา |
|
10 |
เครื่องดูด / จับ |
1)เครื่องติดตั้งมือ ×2 2)ชามดูด ×2 (สําหรับตู้ที่ไม่มีมือ) |
|
|
การเดินทางทดสอบ |
0 ∼470 mm ปรับผ่านจอสัมผัส |
|
|
ความเร็วของตู้ |
วงจร 515 ครั้ง/นาที ปรับผ่านจอสัมผัส |
|
|
เวลาพัก |
ปรับได้ 099999.9s ผ่านจอสัมผัส |
|
|
จํานวนวงจรของตู้ |
0999999, หยุดอัตโนมัติที่จํานวนที่กําหนดล่วงหน้า; แสดงวัฏจักรที่เสร็จสิ้นและที่เหลือ; การหยุด/ดําเนินการต่อสนับสนุน |
|
|
เครื่องตั้งตําแหน่งกระเป๋า |
3 ชุด สําหรับติดตั้งด้านข้างและด้านหลังของตู้ |
|
|
การคุ้มครอง |
การหยุดฉุกเฉิน, การรั่วไหล, การตัดสั้น, การอ้วน; เครื่องป้องกันสําหรับความเสี่ยงของการแตกของกระจก |
|
|
ขนาดและน้ําหนักของเครื่อง |
กรอบ: 1500 × 1800 × 1400 มิลลิเมตร, ประมาณ 200 กิโลกรัม; ตู้ควบคุม: 600×600×1400 มิลลิเมตร ประมาณ 100 กิโลกรัม |
|
|
การเดินทางของคอลัมน์ |
แขนไปข้างหน้า / หลัง: 0-470 mm (สองอิสระ); การปรับตั้งตั้ง: แขนล่าง 200 500 mm, แขนบน 500 1000 mm
|
|
|
พลาตฟอร์มฐาน |
1500×1800 มม. |
|
|
ภาระของตู้ |
จําหน่ายโดยลูกค้า |
การแนะนําหน่วยระบบ:
ระบบนี้เป็นแบบจําลอง ออกแบบและผลิตตามมาตรฐานอย่างเคร่งครัด พร้อมกับยกระดับมาตรฐานขององค์ประกอบให้มากที่สุด, รับประกันผลงานที่ดีที่สุดและการสนับสนุนทางเทคนิคมอเตอร์เซอร์โวให้ความน่าเชื่อถือสูงและอายุการใช้งานยาวระบบนี้คอมแพคต สวยในสายตา และดูแลง่าย
4.1 หน่วยควบคุม
4.1.1 ประกอบด้วยเครื่องปรับเปลี่ยนการเปิด/ปิดตู้ 2 เครื่อง
4.1.2 ติดกับคอลัมน์ตั้งบนพื้นฐาน; แขนสามารถปรับตั้งให้เหมาะกับตําแหน่งของตู้ที่แตกต่างกัน
4.1.3 ประกอบด้วยมอเตอร์เซอร์โว + สไลด์ความแม่นยํา + เครื่องติดตั้งพิเศษ เครื่องติดตั้งเซอร์โวที่ควบคุมด้วยโปรแกรมขับเคลื่อนเครื่องติดตั้งตามสไลด์เพื่อดําเนินการเคลื่อนไหวเชิงเส้น เพื่อบรรลุวงจรเปิด / ปิดตู้ซ้ํา ๆ
4.2 กรอบ
พลาตฟอร์มเหล็กที่มีเครื่องติดตั้งตัวอย่าง
เครื่องติดตั้งตัวอย่างสามชิ้นบนแพลตฟอร์ม พร้อมพัดยางในปลาย เพื่อป้องกันการเสียหายของตัวอย่าง
4.3 ระบบควบคุมไฟฟ้าที่ฉลาด
4.3.1 ประกอบด้วยตู้ควบคุม, วงจรควบคุม, แผนการปฏิบัติงาน, และส่วนประกอบการควบคุมหลัก
4.3.2 การควบคุมปัญญา PLC (Mitsubishi) และจอสัมผัสสี 7 นิ้ว
4.3.3 ซอฟต์แวร์ระบบที่พัฒนาภายใน; ความเร็วการทดสอบ, จํานวนจักรยาน, และระยะทางเดินทางสามารถตั้งค่าได้ล่วงหน้าบนจอสัมผัส, ตอบสนองความต้องการมาตรฐานอย่างเต็มที่
การตั้งค่าหลัก:
|
ประเภท |
ชื่อ |
รูปแบบ/รายละเอียด |
Qty |
หน่วย |
ยี่ห้อ/ผู้ผลิต |
|
การควบคุมไฟฟ้า |
เครื่องควบคุมจอสัมผัส |
เวินวิว |
1 |
เซต |
เกาหลี |
|
PLC |
มิตซูบิชิ |
1 |
เซต |
ญี่ปุ่น |
|
|
เครื่องตัดวงจรป้องกันการรั่ว |
63A |
1 |
PC |
ชินท์ |
|
|
เครื่องสลับ/ปุ่ม/ตัวชี้ |
22 มิลลิเมตร |
หลายตัว |
PC |
ชินท์ ฮาก |
|
|
รีเลย์ |
2J,4J |
หลายตัว |
เซต |
ออมรอน |
|
|
เปลี่ยนไฟฟ้า |
S150 |
1 |
เซต |
หมายถึงดี |
|
|
ถ้วยดูด |
|
2 |
เซต |
จีน |
|
|
โครงสร้าง |
มอเตอร์เซอร์โว |
/ |
2 |
เซต |
จีน |
|
ขับ |
/ |
2 |
เซต |
จีน |
|
|
เครื่องติดตั้ง |
/ |
3 |
เซต |
|
|
|
กรอบ |
/ |
1 |
เซต |
|
|
|
โปรแกรม |
โปรแกรม |
/ |
1 |
เซต |
|
IEC 60335-1 ข้อ 22.5 เครื่องทดสอบความดันเหลือ ระยะการทดสอบ 5 ~ 150V ความขัดต่อการทดสอบ ≥ 1000 MΩ
