IEC 60335-2-21 เครื่องทําน้ําร้อนไฟฟ้า เครื่องทดสอบแรงดันแรงกระแทก

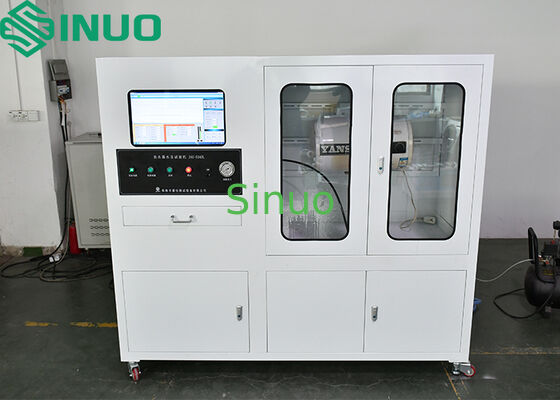

เครื่องทดสอบความทนทานต่อแรงดันพัลส์สำหรับเครื่องทำน้ำอุ่นไฟฟ้า IEC 60335-2-21

ข้อมูลผลิตภัณฑ์:

เครื่องทดสอบแรงดันซับในเครื่องทำน้ำอุ่นนี้ได้รับการออกแบบมาเพื่อให้เป็นไปตามข้อกำหนดของ IEC 60335-2-21 :2012 ข้อ 22.47

เครื่องนี้ออกแบบมาเพื่อต้านทานแรงกระแทกของแรงดันน้ำของซับในเครื่องทำน้ำอุ่นไฟฟ้าชนิดเก็บน้ำ สามารถทำงานได้อย่างต่อเนื่องเป็นเวลา 24 ชั่วโมง เครื่องใช้การควบคุม PLC และการทำงานบนหน้าจอสัมผัส อุปกรณ์เสริมหลักนำเข้าและเป็นแบรนด์คุณภาพสูงในประเทศ การทำงานมีเสถียรภาพและเชื่อถือได้

คำอธิบายฟังก์ชัน:

ลอกเปลือกนอกและส่วนประกอบไฟฟ้าอื่นๆ ของเครื่องทำน้ำอุ่นที่จะทดสอบออก ชุดประกอบภาชนะเครื่องทำน้ำอุ่นพร้อมติดตั้งท่อความร้อนจะดำเนินการตรวจจับการรั่วไหลที่แรงดันพิกัด ภาชนะต้องถูกปิดผนึกที่แรงดันพิกัด 100±5% ฉีดน้ำในภาชนะที่อุณหภูมิแวดล้อม (ยกเว้นภาชนะซิลิคอนทองแดง) และไล่อากาศในภาชนะ จากนั้นสลับแรงดันภาชนะด้วยแรงดันระหว่าง 15% และ (100±5)% ของแรงดันพิกัด ดำเนินการเพิ่มแรงดันเป็นเวลา 80,000 ครั้งที่ความถี่ 20-40 ครั้ง/นาที เมื่อสิ้นสุดการเพิ่มแรงดันแต่ละครั้ง 10,000 ครั้ง แรงดันจะถูกรักษาไว้ที่แรงดันใช้งานสูงสุดอย่างน้อย 10 นาที หลังจากการทดสอบแรงดันสูงและต่ำ ซับในควรไม่มีการเสียรูปที่เห็นได้ชัดเจน

พารามิเตอร์ทางเทคนิค:

ก. สถานีทดสอบ: 1 (รองรับซับในสูงสุด 500L)

ข. ความจุถังเก็บน้ำ: ≤500L (เปลี่ยนแปลงไปตามความจุถังและจำนวนสถานี)

ค. แรงดันน้ำทดสอบ: ตามมาตรฐานrd ควรตั้งค่าเป็นสองกลุ่ม นั่นคือ 0.15MPa เมื่อปล่อยแรงดัน และ 0.75MPa เมื่อเพิ่มแรงดัน

ง. แรงดันน้ำสูงสุด: ≤0.9Mpa

จ. ความถี่ในการทดสอบ: 20 ถึง 40 ครั้ง / นาที (แตกต่างกันไปตามขนาดของภาชนะด้านใน)

ฉ. เวลาทดสอบ: ปั๊มเพิ่มแรงดัน เวลาในการถือครองสามารถตั้งค่าได้ตามข้อกำหนดมาตรฐานการทดสอบ 0.2-3S

ช. จำนวนการทดสอบ: สามารถตั้งค่าได้ 0~999999 ครั้ง (สามารถตั้งค่าจำนวนการทดสอบที่ต้องการไว้ล่วงหน้าได้ และจะหยุดโดยอัตโนมัติหลังจากทำการทดสอบตามเวลาที่ตั้งไว้ล่วงหน้าเสร็จสิ้น)

ซ. เวลาวนรอบ: สามารถตั้งค่าได้ 0~999999 ครั้ง

(สำหรับการทดสอบทุกๆ 10,000 ครั้ง ให้รักษาแรงดันเป็นเวลา 10 นาทีภายใต้แรงดัน 0.75 MPA การทดสอบครั้งต่อไปสามารถดำเนินการได้เฉพาะเมื่อซับในไม่มีการเสียรูปที่เห็นได้ชัดเจน)

ฌ. เวลาในการรักษาแรงดัน: ปั๊มเพิ่มแรงดัน เวลาในการถือครองสามารถตั้งค่าได้ตามข้อกำหนดมาตรฐานการทดสอบ 0.2-3S

ญ. การวางตัวอย่าง: โครงสร้างแนวนอนและแนวนอน ซ้ายและขวาสำหรับการเลือกของลูกค้า

ฎ. พร้อมฟังก์ชันป้องกันการปิดเครื่อง เคาน์เตอร์จะหยุดนับหลังจากปิดเครื่อง และเคาน์เตอร์จะถูกบันทึกโดยอัตโนมัติเพื่อจดจำข้อมูล

ฏ. เกจวัดแรงดันแบบกันกระแทกชนิดตัวชี้ (ใช้เพื่อแสดงแรงดันปัจจุบันและแรงดันทดสอบอายุการใช้งาน สามารถตั้งค่าขีดจำกัดบนของแรงดันได้) วาล์วบอลถูกเพิ่มไว้ด้านหน้าเกจวัดแรงดัน และสามารถปิดทางน้ำได้ในกรณีฉุกเฉินเพื่อป้องกันเกจวัดแรงดัน

ฐ. ส่วนไฟฟ้าของอุปกรณ์มีฟังก์ชันป้องกันการรั่วไหล และติดตั้งห้องควบคุมไฟฟ้าไว้ด้านข้างของเครื่อง ซึ่งกันน้ำได้อย่างสมบูรณ์

ฑ. อุปกรณ์มีฟังก์ชันการตรวจจับการรั่วไหลและการป้องกันตัวอย่าง เมื่อตัวอย่างรั่วไหล อุปกรณ์จะหยุดทำงานโดยอัตโนมัติหลังจากตรวจพบโพรบ ป้องกันการเกิดอุบัติเหตุที่ไม่แน่นอน

ฒ. ขั้วต่อตัวอย่าง: กำหนดค่ามาตรฐานด้วยขั้วต่อ M14×1.5 และสามารถให้ขั้วต่อที่แตกต่างกันได้ตามตัวอย่าง (ลูกค้าควรแจ้งประเภท/ขนาดของขั้วต่อให้เราทราบ และอื่นๆ ค่าใช้จ่ายเพิ่มเติม)

ณ. การใช้น้ำ: ตามปริมาตรตัวอย่าง + 50L สูงสุด 500L

ด. แหล่งจ่ายไฟ: สามเฟส AC380V ± 10, 50HZ

ต. ขนาดอุปกรณ์: WDH1800*900*2000mm
