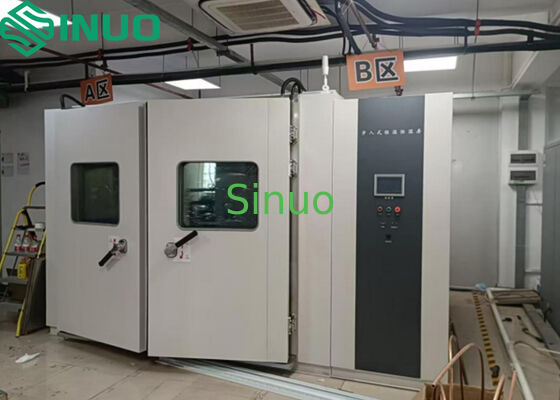

ห้องเดินในอุณหภูมิและความชื้นคงที่สําหรับการทดสอบความน่าเชื่อถือ

รุ่น

SN886-25m³

จํากัดตัวอย่าง

อุปกรณ์ทดสอบนี้ต้องห้ามการทดสอบหรือเก็บตัวอย่างดังต่อไปนี้

สารเรื้อรัง, ระเบิด, หรือระเหย

สารกิน

ตัวอย่างชีววิทยา

แหล่งปล่อยไฟฟ้าแม่เหล็กแรง

ปริมาณนาม

25 เมตร³

ขนาดห้องภายใน

W2500 × H2500 × D4000 มิลลิเมตร

ขนาดห้องภายนอก

W3550 × H3130 × D4650 มิลลิเมตร

สภาพแวดล้อมการทดสอบ

อุณหภูมิบริเวณ 5°C 35°C ความชื้นสัมพันธ์ ≤ 85% RH ความดันชั้นบรรยากาศ (86°106) kPa ห้องว่าง

มาตรฐานการทดสอบที่ใช้

IEC 60068-2-78 ห้องทดสอบ: ความร้อนความชื้นในสภาพคงที่

ผลงาน

ระยะอุณหภูมิ

-30°C ถึง +70°C

อุณหภูมิ

≤ ± 0.5°C

ความหันห่างจากอุณหภูมิ

±2.0°C

ความเท่าเทียมกันของอุณหภูมิ

2.0°C

เวลาที่อุณหภูมิเพิ่มขึ้น

+20°C → +85°C ≤ 20 นาที (ไม่มีภาระ)

อุณหภูมิ เวลาตก

+20°C → -40°C ≤ 60 นาที (ไม่มีภาระ)

ระยะความชื้น (เฉพาะประเภทความชื้น)

ความหันห่างของความชื้นสัมพันธ์

± 3%RH (> 75%RH, ไม่มีภาระ)
± 5% RH (≤ 75% RH, ไม่มีภาระ)

ความชุ่มชื้น

± 2.5% RH

ความเร็วอากาศ (ศูนย์กลางห้อง)

0.5?? 2.0 m/s (ปรับความถี่ได้)
ตัวชี้วัดการทํางานทั้งหมดต้องถูกปฏิบัติในความเร็วของอากาศ ≤2.0 m/s

ทิศทางการไหลของอากาศ

สูงลง

ความหน่วงความร้อนในการทํางาน (ความสามารถในการระบายความร้อน)

-40 °C ถึง +0 °C: ≤2000 W

+0°C ถึง +85°C: ≤6000 W

ลักษณะโครงสร้าง

โครงสร้างกันความร้อน

ผนังโมดูลาร์ประกอบประกอบด้วย:

สแตนเลสเหล็กผสมผสมผสาน (แผ่นภายนอก) → วัสดุกันความร้อน → สแตนเลส SUS304 (แผ่นภายใน)

ผนังภายนอก: เหล็กม้วนเย็น A3, ความหนา ≥ 1.0 มม, สีมาตรฐาน HOHUXI

แผ่นภายใน: SUS304, ความหนา ≥1.0 มิลลิเมตร; พื้นด้วยสแตนเลสกันกระโดด

ความหนาของอุปกรณ์กันไฟ ≥ 100 mm

ความจุของพื้น: 1000 kg/m2 (ความจุแบบเดียวกัน)

พื้น: SUS304 แผ่นสแตนเลสกันกระชับ ความหนา 2.5 mm

ช่องปรับอากาศ

พัดลมหลุดศูนย์กลาง: ≥4 หน่วย
เครื่องทําความร้อน, เครื่องระเหย (ยังใช้ในการล้างความชื้น), ทางเข้า/ทางออกของน้ํา, เครื่องตรวจจับหลอดแห้ง
ห้องประเภทความชื้นรวมด้วย: เครื่องปรับความชื้น, ป้องกันการเผาแห้ง

การตั้งค่าแบบมาตรฐาน

ประตูสายเคเบิล: φ100 mm × 2 (ด้านซ้าย) พร้อมหมวกและพับซิลิโคน

ไฟฟ้า: 60W/AC220V × 4, ไฟโฟสเตอร์เทอร์, เซม,อุปกรณ์ปรับความดัน

ประตู

ประตูขั้วสองขั้วสองใบ

ใบเดียว: H2000 mm × W1200 mm

ล็อคความปลอดภัย (เปิดได้จากภายใน)

หน้าต่างการชมแบบกันความหนาวแบบปรับความร้อน (W400 × H600 mm ×2)

กรอบประตูที่ทําความร้อน

แผ่นควบคุม

เครื่องควบคุมการแสดงอุณหภูมิและความชื้น เครื่องป้องกันอุณหภูมิเกิน ระบบหยุดฉุกเฉิน เครื่องชี้วัดการทํางาน เครื่องชี้วัดความผิดพลาด เครื่องระฆัง

ห้องเครื่องจักรกล

ระบบเย็น ระบบระบายน้ํา/ระบายน้ํา, แฟน, ตู้ควบคุมไฟฟ้า, ระบบปรับความชื้นและควบคุมน้ํา

ตู้ควบคุมไฟฟ้า

พัดลมเย็น บอร์ดกระจายไฟ ทอมินอลพลังงานตัวอย่าง อินเตอร์เฟซ RS-485 เครื่องตัดไฟหลัก

เครื่องทําความร้อน

316 เครื่องทําความร้อนแบบกระบี่จากเหล็กไร้ขัด
วิธีการควบคุม: SSR (Solid-State Relay) PWM ที่ผ่านศูนย์

การปรับความชื้น (เฉพาะประเภทความชื้น)

เครื่องปรับความชื้นด้วยน้ําหมัก แบบเครื่องปรับความชื้นด้วยน้ําหมัก เครื่องปรับความชื้นจากสแตนเลส 316
การควบคุม SSR PWM
การควบคุมระดับน้ําและป้องกันการเผาแห้ง

ระบบเย็น

วิธีการทํางาน

ระบบเย็นคอมเพรสเซอร์

เครื่องระเหย

เครื่องแลกเปลี่ยนความร้อนที่มีปีก (ยังใช้ในการล้างความชื้น)

คอนเดนเซอร์

เครื่องแลกเปลี่ยนความร้อนกระเป๋าและท่อ หรือแผ่นผสมผสม

อุปกรณ์ขยาย

วาล์วขยายความร้อน ท่อประสาท

การควบคุมระบบเย็น

PLC ปรับสภาพเย็นโดยอัตโนมัติ

สารเย็น

R404A, R23 (ทั้งคู่มีดัชนีการทําลายโอโซน 0)

ยี่ห้อส่วนประกอบหลัก

เครื่องบด

Bitzer (เยอรมนี เครื่องบดสองเครื่อง)

สารเย็น

DuPont/Honeywell (สหรัฐอเมริกา)

น้ํามันเย็น

หมีเหนืออเมริกา/ฮันนี่เวลล์

เครื่องปรับความดัน

ดานฟอส (เดนมาร์ก) / ซาจิโนมิยา (ญี่ปุ่น)

ปรับความดันของเครื่องเหยื่อ

ดานฟอส

เครื่องกรองเครื่องแห้ง

แดนฟอส / เอเมอร์สัน (สหรัฐอเมริกา)

วาล์วขยาย

Danfoss / SPORLAN (สหรัฐอเมริกา)

วาล์วโซเลนอยด์

SAGINOMIYA (ญี่ปุ่น) / ODE (เยอรมัน)

เครื่องแยกน้ํามัน

เอเมอร์สัน

ระบบควบคุมไฟฟ้า

การแสดง

7 นิ้ว TFT LCD สีจริง ความละเอียด 800×480

รูปแบบการทํางาน

โปรแกรมและค่าคงที่

วิธีการตั้งค่า

แผ่นสัมผัส เมนูภาษาจีน/ภาษาอังกฤษ

ความสามารถของโปรแกรม

โปรแกรม 100 โปรแกรม แต่ละครั้งสูงสุด 10,000 ขั้นตอน 9999 วงจร

ระยะการตั้งค่า

อุณหภูมิ: ระยะของอุปกรณ์ +5°C / ¥5°C ขยาย
ความชุ่มชื้น: 0~100%RH (ห้องความชุ่มชื้น)

ความละเอียดการแสดง

อุณหภูมิ: 0.01 °C
เวลา: 0.01 นาที
ความชื้น: 0.1%RH

Inputs

PT100 RTD, ความตึงเครียด, กระแส (ขึ้นอยู่กับการตั้งค่า)

การสื่อสาร

การเชื่อมต่อ PC สําหรับการแสดงเส้นโค้งและการบันทึกข้อมูล
การติดตามและควบคุมทางไกล
การปรับปรุงซินครามหลายห้อง
RS-485, RS-232, Ethernet (เลือกอันหนึ่ง) USB 20

วิธีควบคุม

อุณหภูมิ: PID ปรับปรุงความอิ่มแบบไม่สมบูรณ์แบบ + การปรับปรุงอัตโนมัติ
ความชื้น: PID ป้องกันความชุ่มชื่นแบบบูรณาการ + การปรับอัตโนมัติ

การบันทึกเส้นโค้ง

แรมที่ใช้แบตเตอรี่
ระยะบันทึก: 1 s ₹120 s
ประวัติสูงสุด:720 วัน (ในระยะเวลา 2 นาที)
การเก็บข้อมูล ≥ 10 ปี (ไม่มีพลังงาน)

หน้าที่เพิ่มเติม

เครื่องเตือนความผิดพลาด พร้อมคําแนะนําสาเหตุและการแก้ปัญหา
การฟื้นฟูการเสียพลังงาน
ป้องกันอุณหภูมิสูง/ต่ํา
เครื่องกําหนดเวลา (การเริ่มต้น / หยุดอัตโนมัติ)
การวินิจฉัยตัวเอง

เซ็นเซอร์อุณหภูมิและความชื้น

อุณหภูมิ: PT100 RTD
ความชื้น: เซ็นเซอร์ความชื้นอิเล็กทรอนิกส์

แบรนด์ส่วนประกอบไฟฟ้า

สลับพลังงาน

CHNT

เครื่องติดต่อ AC

ชไนเดอร์ (ฝรั่งเศส)

รีเล่ยความร้อน

ชไนเดอร์

รีเล่ชุดระยะ

ชไนเดอร์

เครื่องป้องกันความร้อนสูง/ต่ํา

ยาตาย

เครื่องสลับ AC

ชไนเดอร์ / ฟูจิ (ญี่ปุ่น)

SSR

ยางมิง

ระบบประปา (เฉพาะประเภทความชื้น)

วิธีการจัดส่งน้ํา

การยกปั๊ม

ถังน้ํา

ประเภทซ่อน

อุปกรณ์ป้องกันความปลอดภัย

ระบบเย็น

ความดันเกินของเครื่องบด
ความร้อนเกินของมอเตอร์คอมเพรสเซอร์
ความแรงเกินของมอเตอร์คอมเพรสเซอร์
น้ําเย็น ความดันต่ํา

ระบบปรับความชื้น (เฉพาะประเภทความชื้น)

เตือนระดับน้ําต่ํา
การป้องกันการเผาไหม้แห้ง

ห้องทดสอบ

เครื่องจํากัดอุณหภูมิสูง/ต่ํา ปรับได้
ฟิวส์ความร้อนในพื้นที่ทดสอบ
การป้องกันอุณหภูมิสูงเกินในช่องทางอากาศ
ความกระแสเกินแรงของมอเตอร์แฟน

อื่นๆ

การป้องกันความเสียของระดับระยะ
การป้องกันการรั่ว
การป้องกันการตัดสั้นของภาระ

การตั้งค่าอื่น ๆ

ตัวอย่างของเทอร์มิเนลพลังงาน

ระบบควบคุมเรเล่ AC220V ภายใน 2A
ปิดระหว่างการทํางาน; เปิดระหว่างหยุดหรือผิดพลาด

รายการเพิ่มเติม

จุดติดไฟภายในสองช่อง (10A) ทนต่อ -30 °C โดยไม่แตก

วิธีการเย็น

ระบบเย็นด้วยน้ํา (ผู้ผลิตให้หอเย็น ปั๊มน้ํา และการติดตั้ง)
