IEC 60529 IPX1?? IPX6 ห้องทดสอบกันน้ํา 1800L ด้วยการสร้างสแตนเลส SUS304

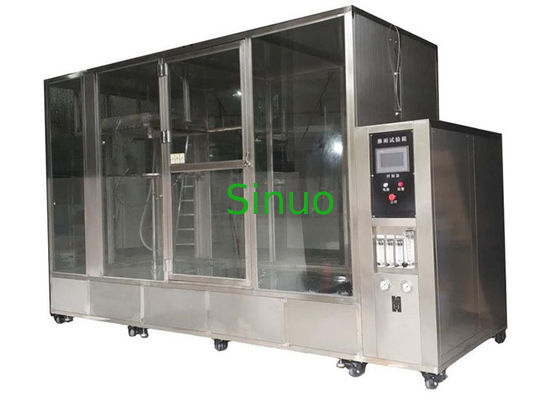

ห้องทดสอบกันน้ำ IEC 60529 IPX1–IPX6 ขนาด 1800L พร้อมท่อสวิงทดสอบหยดน้ำและหัวฉีดน้ำ

ภาพรวมผลิตภัณฑ์

ห้องทดสอบฝน IEC 60529 IPX1–IPX6 ได้รับการออกแบบมาเพื่อประเมินว่าผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์ ตู้ และส่วนประกอบต่างๆ สามารถรักษาประสิทธิภาพที่เชื่อถือได้ภายใต้สภาวะจำลองฝน น้ำหยด น้ำกระเซ็น และเจ็ตน้ำแรงดันสูง ระบบนี้จำลองสภาพแวดล้อมฝนต่างๆ ได้อย่างแม่นยำ เพื่อตรวจสอบระดับการป้องกันการกันน้ำของผลิตภัณฑ์ในระหว่างการวิจัยและพัฒนา การควบคุมคุณภาพ และการรับรอง

ใช้กันอย่างแพร่หลายในเครื่องใช้ไฟฟ้า ผลิตภัณฑ์ส่องสว่าง ตู้ควบคุม ส่วนประกอบอิเล็กทรอนิกส์ ชิ้นส่วนยานยนต์ รถโดยสารประจำทาง รถจักรยานยนต์ และอุปกรณ์อื่นๆ ห้องทดสอบช่วยให้มั่นใจได้ถึงการตรวจสอบความน่าเชื่อถือในการกันน้ำของผลิตภัณฑ์ การปรับปรุงการออกแบบ และการตรวจสอบโรงงาน

คุณสมบัติ:

1. เหมาะสำหรับการทดสอบระดับการกันน้ำ IPX1, IPX2, IPX3, IPX4, IPX5, IPX6 ของผลิตภัณฑ์

2. ตัวเรือนด้านนอกทำจากแผ่นเหล็กคุณภาพสูงในประเทศ และพื้นผิวเคลือบด้วยสีอบ ซึ่งสวยงามและทนทาน

3. ห้องด้านใน จานหมุน และท่อแกว่งทำจากแผ่นสแตนเลส SUS304# ทั้งหมด เพื่อให้มั่นใจถึงการใช้งานในระยะยาวโดยไม่มีสนิม

4. โครงสร้างห้อง; ถังเก็บน้ำในตัว น้ำสามารถหมุนเวียนได้; ติดตั้งวาล์วลอยน้ำในถังเก็บน้ำ ซึ่งควบคุมการดูดน้ำโดยอัตโนมัติ; และอุปกรณ์มีฟังก์ชันตรวจจับสัญญาณเตือนระดับน้ำต่ำ

5. มีหน้าต่างสังเกตการณ์แบบโปร่งใส (วัสดุกระจกนิรภัย) ที่ประตู และไฟ LED ภายในห้อง เพื่อให้ผู้ปฏิบัติงานสังเกตการทดสอบภายในได้ง่าย

6. PX12: ถังหยดทำจากสุญญากาศและทำจากสแตนเลส ตำแหน่งสัมผัสหัวฉีดทำจากกรวยทองเหลือง ซึ่งง่ายต่อการติดตั้งหัวฉีดพ่น

7. IPX12: มีฟังก์ชันการอบแห้งด้วยอากาศอัด หลังจากทำการทดสอบเสร็จสิ้น สามารถนำน้ำส่วนเกินในถังหยดออกได้ เพื่อหลีกเลี่ยงการเปรอะเปื้อนของน้ำและปิดกั้นรูเข็ม (หมายเหตุ: ผู้ใช้ต้องจัดหาแหล่งจ่ายอากาศ)

8. IPX34: ไดรฟ์ท่อแกว่งใช้เซอร์โวมอเตอร์คุณภาพสูง ความเร็วและมุมการแกว่งสามารถปรับได้อย่างแม่นยำ ไม่มีปัญหาการก้าวพลาด (ก้าวพลาด: จะทำให้ท่อแกว่งทำงานผิดปกติ ท่อแกว่งจะชนเพลาจานหมุนตรงกลาง และทำให้เกิดความเสียหายต่ออุปกรณ์)

9. หัวฉีดพ่น IPX3/4 และหัวฉีดท่อ IPX5/6 ทำตาม:

10. มาตรการกรอง: ตัวกรองความแม่นยำสูงมาตรฐาน สามารถกรองสิ่งสกปรกในน้ำประปาได้อย่างมีประสิทธิภาพ สามารถเปลี่ยนตัวกรองได้เป็นประจำ

11. ไดรฟ์จานหมุน: ใช้สเต็ปปิ้งมอเตอร์คุณภาพสูง สามารถตั้งค่าความเร็วและมุมบนหน้าจอสัมผัส (ปรับได้) และสามารถควบคุมการหมุนไปข้างหน้าและย้อนกลับโดยอัตโนมัติ (ไปข้างหน้าและย้อนกลับ: เหมาะสำหรับการทดสอบการเปิดเครื่องตัวอย่างและเพื่อป้องกันสายพันกัน)

12. ห้องทดสอบติดตั้งเต้ารับไฟตัวอย่าง (AC220, 10A) สามารถควบคุมแหล่งจ่ายไฟตัวอย่างได้ด้วยโปรแกรม: ไฟดับ (0-999 นาที) - ไฟ (0-999 นาที) - ไฟดับ (0-999 นาที) เหมาะสำหรับตัวอย่างที่ต้องเปิด/ปิดระหว่างการทดสอบ

13. สามารถตั้งเวลาทดสอบบนหน้าจอสัมผัสได้ ช่วงการตั้งค่าคือ 0-999 นาที (ปรับได้)

14. ระบบควบคุมหลักใช้หน้าจอสัมผัสขนาด 7 นิ้ว + PLC ส่วนประกอบไฟฟ้าใช้แบรนด์นำเข้า เช่น LS และ Omron กระบวนการเดินสายสอดคล้องกับข้อกำหนดของมาตรฐานแห่งชาติ การจัดวางแผงไฟฟ้ามีความสมเหตุสมผล การเดินสายแน่นหนา และการทำเครื่องหมายชัดเจน

15. ห้องทดสอบติดตั้งกล่องอะไหล่ในสาย อะไหล่ทั่วไป (เช่น ไขควงหกเหลี่ยม ไส้กรอง เข็ม ฯลฯ) จะถูกวางไว้เพื่อความสะดวกในการจัดเก็บและใช้งาน

พารามิเตอร์ทางเทคนิค:

หมวดหมู่	รายการ	ข้อมูลจำเพาะ
การทดสอบการหยด IPX1–IPX2	ขนาดห้องด้านใน	1800 × 1800 × 1800 มม. (กว้าง×ลึก×สูง)
	ขนาดภายนอก	ประมาณ 2500 × 3300 × 2600 มม. (กว้าง×ลึก×สูง)
	ขนาดแผ่นหยด	1200 × 1200 × 60 มม.
	ระยะห่างจากตัวอย่าง	200 มม.
	เส้นผ่านศูนย์กลางรูหยด	0.4 มม.
	ระยะห่างรู	20 มม.
	อัตราการตกของฝน	1 ±0.5 มม./นาที ; 3 ±0.5 มม./นาที
	จานหมุน	IPX1 แบน; IPX2 เอียง 15°
	แหล่งอากาศ	≥ 5 กก. (ผู้ใช้จัดหา)
การทดสอบท่อแกว่ง IPX3–IPX4	รัศมีการแกว่ง	200 / 400 / 600 / 800 มม. (อุปกรณ์เสริม)
	ระยะห่างหัวฉีดจากตัวอย่าง	200 มม.
	ระยะห่างรู	50 มม.
	มุมพ่น	120° (IPX3) / 180° (IPX4)
	ความเร็วในการแกว่ง	IPX3: 30°/วินาที, 15 รอบ/นาที; IPX4: 5 รอบ/นาที
	เส้นผ่านศูนย์กลางรูเจ็ตน้ำ	0.4 มม.
	อัตราการไหลต่อรู	0.07 ลิตร/นาที ±5%
	แรงดันพ่น	80–150 kPa
การทดสอบสเปรย์เจ็ต IPX5–IPX6	ปริมาณหัวฉีด	1 ชิ้น (IPX5) + 1 ชิ้น (IPX6)
	เส้นผ่านศูนย์กลางภายในหัวฉีด	IPX5: 6.3 มม. / IPX6: 12.5 มม.
	ระยะพ่น	2500–3000 มม.
	อัตราการไหล	IPX5: 12.5 ±0.625 ลิตร/นาที；IPX6: 100 ±5 ลิตร/นาที
	แรงดันพ่น	30–200 kPa
	ระยะเวลาพ่น	3–9999 นาที
	ช่วงเวลา	1–9999 นาที
	การแสดงผลแรงดัน	เกจวัดแรงดันแบบอะนาล็อก
โครงสร้างและวัสดุ	วัสดุห้อง	สแตนเลส SUS304 + กระจกนิรภัย
	วัสดุกรอบ	สแตนเลส SUS304 (ขัดเงา)
	ระบบสเปรย์	ปั๊มแรงดันสูง + ท่อสเปรย์สแตนเลส
	วัสดุท่อสเปรย์	สแตนเลส SUS304
	ความเร็วจานหมุน	1–7 รอบ/นาที ปรับได้
	โหลดจานหมุน	20 กก.
	ความสูงจานหมุน	300–600 มม. ปรับได้
	เส้นผ่านศูนย์กลางจานหมุน	200 / 400 / 1000 มม.
	ระบบหมุนเวียนน้ำ	ถังเก็บน้ำในตัว + ปั๊มสแตนเลสหมุนเวียน
ระบบควบคุม	ตัวควบคุม	ระบบควบคุมหน้าจอสัมผัส
	การตั้งค่าเวลาทดสอบ	1–999,999 นาที
	ไดรฟ์จานหมุน	มอเตอร์เกียร์ (ความเร็วคงที่)
	ไดรฟ์การแกว่ง	สเต็ปปิ้งมอเตอร์ (การแกว่งที่ราบรื่น)
	การวัดการไหล	มิเตอร์วัดการไหลแบบดิจิทัล
	การตรวจสอบแรงดัน	เกจวัดแรงดันแบบอะนาล็อก
	การควบคุมการไหล/แรงดัน	วาล์วแบบแมนนวล + ตัวบ่งชี้ดิจิทัล
ข้อกำหนดด้านสิ่งแวดล้อม	อุณหภูมิแวดล้อม	10–35°C (ค่าเฉลี่ย 24 ชม. ≤28°C)
	ความชื้นสัมพัทธ์	≤85% RH
ข้อกำหนดทางไฟฟ้า	แหล่งจ่ายไฟ	380V, 50Hz, สามเฟสห้าสาย
	การใช้พลังงาน	ประมาณ 5 กิโลวัตต์
	ความต้านทานดิน	< 4 Ω
	การป้องกันความปลอดภัย	การป้องกันการรั่วไหล, การป้องกันลำดับเฟส, สัญญาณเตือน
อุปกรณ์เสริมมาตรฐาน	ถ้วยตวง	1 ชิ้น
	สายรัด	1 ชิ้น
	แกนกรอง	2 ชิ้น
	ถาดน้ำ (Ø200 มม.)	1 ชิ้น
	ถาดเอียง	1 ชิ้น
	ที่ปัดน้ำฝน	1 ชิ้น
	เข็มหยด	150 ชิ้น
