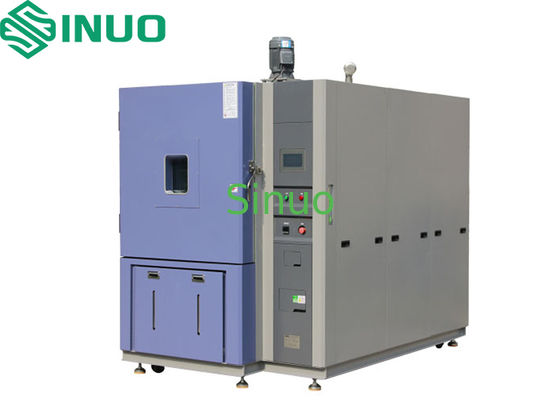

ห้องทดสอบความร้อนสูงต่ํา ความดันต่ํา -40°C ถึง +70°C 5kPa

ผลงาน

วิธีการเย็น

เครื่องเย็นด้วยอากาศ

ระยะอุณหภูมิ

-40°C~+70°C

อุณหภูมิ

≤ 0.5°C (ความดันภายใน, ไม่มีภาระ)

ความเบี่ยงเบนของอุณหภูมิ

≤±2.0°C ((ความดันภายใน, ไม่มีภาระ)

เวลาทําความร้อน

20°C → +100°C, ≤ 30 นาที (ความดันภายใน)

เวลาเย็น

20°C → -40°C, ≤ 30 นาที (แรงกดภายใน)

ระยะความดัน

ความดันภายใน ~ 5 kPa (โดยทั่วไป 11.6 kPa)

ความเบี่ยงเบนความดัน

≤ ± 2 kPa (≥ 40 kPa)

≤ ± 5% (2?? 40 kPa)

ระยะควบคุมความดัน ภูมิอากาศ

การเปลี่ยนแปลงความดัน

≤ ± 2 kPa (1 บาร์ ~ 40 kPa); ≤ ± 5% (40 kPa ~ 2 kPa)

เวลาลดความดัน

≤ 30 นาที ถึง 5 kPa

ความต้องการของโปรแกรม

แบตเตอรี่ทดสอบและ แบตเตอรี่แพ็คจะเก็บรักษาในอุณหภูมิ 75 ± 2 °C เป็นเวลาอย่างน้อย 6 ชั่วโมง, ต่อมาจะเก็บรักษาในอุณหภูมิ -40 ± 2 °C เป็นเวลาอย่างน้อย 6 ชั่วโมงระยะเวลาสูงสุดระหว่างอุณหภูมิการทดสอบสุดขั้ว 2 ครั้ง คือ 30 นาที. วงจรนี้จะซ้ํา 10 ครั้ง. หลังจากนั้นแบตเตอรี่ทดสอบและแพ็คแบตเตอรี่ทั้งหมดจะถูกเก็บไว้ในอุณหภูมิบริเวณ (20 ± 5 °C) เป็นเวลา 24 ชั่วโมง สําหรับแบตเตอรี่ขนาดใหญ่และแพ็คแบตเตอรี่ระยะเวลาการเผชิญกับอุณหภูมิการทดสอบสุดขั้วต้องเป็นอย่างน้อย 12 ชั่วโมง.

ลักษณะโครงสร้าง

รายละเอียดตัวอย่าง

ความกระชับกําลังเลือกได้: 12 V, 24 V, 36 V หรือ 48 V

ขนาดแบตเตอรี่สูงสุด: W720*H480*D600 mm

น้ําหนัก: 280 kg

ความกระชับกําลังสูงสุด: 56 V

ความแรงแรงสูงสุด: 300 A

ขนาดห้องภายใน

W*H*D: 1000*1000*1000 มิลลิเมตร

ขนาดภายนอก

W*H*D: 3250*1400*2000 มิลลิเมตร

วัสดุผนังภายนอก

1.5 มิลลิเมตรแผ่นเหล็กสี

วัสดุผนังภายใน

SUS304 สแตนเลส (5 มม, โครงสร้างรับแรงดัน)

วัสดุประปา

โพลิอุเรธานที่แข็ง

ประตูห้อง

ประตูเดี่ยวที่มีมือกันระเบิด, หน้าต่างมองเห็น, ไฟภายใน

สถานที่นําผ่านและปลายทาง

ช่องผ่าน Φ100 mm ด้านซ้าย; แฟลนจ์ปลายปิด

วาล์วปั่นด้วยมือ

สําหรับการปรับความดันด้วยมือในกรณีขาดพลังงาน

ชั้นวางของ

ชั้นวางของสแตนเลสสองชั้น

เครื่องทําความร้อนห้อง

เครื่องทําความร้อนท่อปีกจากเหล็กดัดเหล็ก

ระบบควบคุมเครื่องทําความร้อน

การปรับปรุงความกว้างของกระแทก SSR (Solid State Relay)

ปั๊มสูบขุ่น

VD401 ULVAC ปั๊มระบายความร้อนแบบหมุนเวียนระบายความร้อนแบบระบายอากาศแบบขับเคลื่อนตรง (มีกรองหมอกน้ํามัน, กระจกมองน้ํามัน, และวาล์วบัลลาสต์ก๊าซ)

เซ็นเซอร์ระยะว่าง

UNIK 5072 (GE, USA)

ระยะเวลา: 0~200 kPa

ความแม่นยํา: ± 0.2% FS.BSL

การออกกําลัง: 4 ‰ 20 mA

อินเตอร์เฟซความดัน: G1/4 กลมภายใน

ระบบเย็น

วิธีการทํางาน

เครื่องเย็นด้วยอากาศ เครื่องบดกลไก เครื่องบดแบบคู่

เครื่องบด

เครื่องบดอากาศกล

เครื่องระเหย

เครื่องแลกเปลี่ยนความร้อนหลอดทองแดง

คอนเดนเซอร์

กล่องและท่อเย็นด้วยอากาศ

สารเย็น

R404a / R23 (ไม่ฟลอรีน สะดวกต่อสิ่งแวดล้อม ODP = 0)

อุปกรณ์เสริม

เครื่องเป่าน้ํามัน เครื่องแยกน้ํามัน เครื่องแก้วเจาะเครื่องเย็น วาล์วบริการ

ระบบป้องกันระเบิด

ความดันลด

ช่องลุ้นกันระเบิดสองช่อง 300*300 มิลลิเมตร พร้อมประตู; เปิดเมื่อความดันในห้อง ≥ 0.01 MPa, เชื่อมต่อด้วยหมุนยางความแข็งแรงสูงและโซ่เหล็กไร้ขัด

การดับไฟ

ระบบ CO2 พร้อมการควบคุมทางไกลแบบอัตโนมัติและทางมือ

เชือกกันระเบิด

สายโซ่สองสายบนประตูหลัก เพื่อป้องกันประตูจากการเปิด

ระบบควบคุมไฟฟ้า

เครื่องควบคุม

7 นิ้ว TFT LCD สี

รูปแบบการทํางาน

โปรแกรมโหมด / โหมดค่าคง

โปรแกรม

เมนูภาษาจีน การใส่ข้อมูลด้วยจอสัมผัส

ความจุของโปรแกรม

โปรแกรมสูงสุด 20 โปรแกรม, ขั้นตอน 1000 ขั้นตอน, วงจร 20 (ขั้นตอนสูงสุด 99 ขั้นตอนต่อรอบ)

การแสดง

ค่าตั้ง (SV) และค่าจริง (PV) ของอุณหภูมิ ความชื้น และความดันแสดงโดยตรง

หมายเลขโปรแกรมปัจจุบัน ขั้นตอน เวลาที่เหลือ จํานวนวงจร และเวลาการทํางาน

การแก้ไขโปรแกรม การแสดงเส้นโค้งกราฟิก และสถานะของจุดคงที่หรือการแสดงการกระทําที่วางโปรแกรม

การแก้ไข

อุณหภูมิ: 0.01°C ความชื้น: 0.1% เวลา: 1 นาที

การป้องกันอุณหภูมิเกิน/ต่ํา

เครื่องเตือนที่สามารถตั้งค่าได้

หน่วยงาน

เทอร์โมคอปเปล / RTD / โวลเตชั่น / กระแสไฟฟ้า

การควบคุม

PID ความอิ่มตัวแบบไม่รวม (BTHC/BTPC)

การบันทึกข้อมูล

แรมที่รองรับแบตเตอรี่ สามารถเก็บค่าที่ตั้งของอุปกรณ์, ค่าตัวอย่าง, และเวลาที่เกี่ยวข้องกับตัวอย่าง;

สูงสุด 60 วัน (ระยะเวลาในการเก็บตัวอย่าง 1.5 นาที)

ฟังก์ชัน USB

1 GB แฟลชไดรฟ์ โปรแกรมคอมพิวเตอร์สําหรับการจัดการโปรแกรมและการส่งออกข้อมูล

อินเตอร์เฟซการสื่อสาร

RS232, RS485; การควบคุมและติดตามทางไกล, การควบคุมซินคอร์หลายเครื่อง

ความจําปิดไฟ

สามารถตั้งค่าให้ทําความร้อน/เย็น/หยุดการฟื้นฟูได้

ไทมอร์

การเริ่มต้น/หยุดอัตโนมัติ

ฟังก์ชันช่วย

การแสดงรหัสเตือนผิดพลาด การป้องกันการปิดไฟ และฟังก์ชันการวินิจฉัยตัวเอง

การเชื่อมต่อเครือข่าย

สามารถเชื่อมต่อกับเครือข่าย Ethernet ผ่านโปรแกรมพิเศษ ทําให้สามารถควบคุมทางไกล การช่วยเหลือทางไกล และการเก็บข้อมูลการทดสอบได้เครื่องมือหลายเครื่องสามารถควบคุมพร้อมกันผ่านเครือข่าย.

แผ่นควบคุม

a.เครื่องสลับหยุดฉุกเฉิน

b เครื่องสลับพลังงาน

c. เครื่องป้องกันอุณหภูมิเกิน

d. อินเตอร์เฟซ RS-485

e. อินเตอร์เฟซ USB

การป้องกันความปลอดภัย

ระบบเย็น

การป้องกันความร้อนเกิน, การป้องกันกระแสไฟฟ้าเกิน และความดันสูงสําหรับเครื่องบดอัด

ห้องทดสอบ

ป้องกันอุณหภูมิเกินที่ปรับได้ ป้องกันอุณหภูมิเกินห้อง ป้องกันอุณหภูมิเกินช่องทางอากาศ ป้องกันอุณหภูมิเกินพัดลม ป้องกันอากาศเกินระดับเครื่องทําความร้อน และป้องกันอุณหภูมิ

อื่นๆ

ระดับระยะ, การรั่วไหล, ความอ้วน, การตัดสั้น, การป้องกันมอเตอร์ปั๊มสูบว่าง

สภาพการทํางาน

พลังงานไฟฟ้า

AC 3φ 4W 380V 50Hz (R.S.T.N. + PE), ความสับสนของแรงดัน ± 10%

แหล่งอากาศดัน

4 7 กิโลกรัม/ซม.2 ((จัดส่งจากลูกค้า)

อุณหภูมิบริเวณ

5°35°C

ไม่ ไม่

ส่วนประกอบ

ยี่ห้อ

ความเห็น

1

เครื่องบด

บิทเซอร์

2

เครื่องแยกน้ํามัน

เอเมอร์สัน สหรัฐอเมริกา

3

เครื่องแลกเปลี่ยนความร้อนแผ่น

GEA เยอรมนี

4

เครื่องปรับความดัน

DANFOSS, เดนมาร์ก

5

คอนเดนเซอร์

คุนลิน

6

เครื่องระเหย

กวางโจว ยองจั่น

7

เครื่องแห้ง

DANFOSS, เดนมาร์ก

8

วาล์วขยาย

DANFOSS, เดนมาร์ก

9

วาล์วขยาย

HONEYWELL สหรัฐอเมริกา

10

วาล์วซอลีนอยด์

นิคไดโอ, ญี่ปุ่น

11

วาล์วซอลีนอยด์

DANFOSS, เดนมาร์ก

12

เครื่องควบคุม

เทงลุง

13

เครื่องตัดรั่ว

ชิฮลิน, ไต้หวัน

14

เครื่องตัดวงจร

ชไนเดอร์ ฝรั่งเศส

15

เครื่องติดต่อ AC

ชไนเดอร์ ฝรั่งเศส

16

รีเล่ยความร้อน

ชไนเดอร์ ฝรั่งเศส

17

รีเล่ลําดับเฟส

ซีล, สวิตเซอร์แลนด์

18

รีเล่สภาพแข็ง

ซีล, สวิตเซอร์แลนด์

19

รีเล่ระยะกลาง

ออมรอน, ญี่ปุ่น

20

เครื่องยนต์หมุน

TECO ไต้หวัน

21

ปั๊มสูบขุ่น

ULVAC VD401 3φ 380V

22

วาล์วแวคิวัม

RIKEN AVB-KF-40-P ประเทศญี่ปุ่น

23

เซ็นเซอร์ระยะว่าง

สัญลักษณ์จีน UNIK 5072
