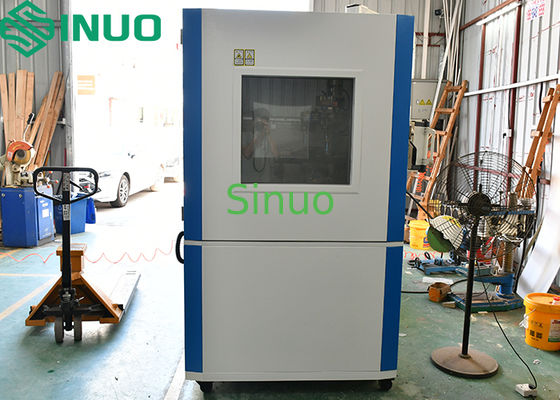

ห้องทดสอบทรายและฝุ่นจําลองสภาพแวดล้อมทราย IEC60529 ภาพ 2

ห้องทดสอบทรายและฝุ่นจําลองสภาพแวดล้อมทราย IEC60529 ภาพ 2

ข้อมูลสินค้า:

อุปกรณ์นี้ใช้ในการทดสอบความต้านทานของสินค้าไฟฟ้าและอิเล็กทรอนิกส์, ส่วนรถยนต์และจักรยานยนต์, และซีลต่อการเข้าของทรายและฝุ่นมันจําลองสภาพแวดล้อมทรายธรรมชาติและปลอมเพื่อประเมินผลการทํางานของสินค้าระหว่างการใช้งานการเก็บและขนส่ง ช่วยระบุความเสียหายจากอนุภาคในอากาศ

มาตรฐานที่สอดคล้อง:IEC60529 รูปที่ 2 IP5X และ IP6X, IEC60598-1-2008, IEC60335-1 ข้อ 22.1 ฯลฯ

ปริมาตรทางเทคนิค:

1สภาพฝุ่น

1.1 ระยะอุณหภูมิฝุ่นเผา: RT+10°C ̇ 60°C

1.2 ฝุ่นละเอียด: ≤75 μm

1.3 ฝุ่นหยาบ: ≤ 150 μm

1.4 ความถี่ฝุ่น: 2 กิโลกรัม/ม3

1.5 โดซัสของทัลคัมปู๊ด: 2 ละ 5 กิโลกรัม/ม3

1.6 วิธีเป่าฝุ่น: จากบนไปล่าง

2. การไหลของอากาศและความดัน

2.1 ความเร็วของกระแสอากาศ: ≤2 m/s

2.2 เครื่องวัดกระแสอากาศ: 1 ละ 20 ลิตร/นาที

2.3 ระยะความแตกต่างความดันลบ: -10 ~ 0 kPa (ปรับได้) ความดันอากาศสามารถตั้งค่าได้อย่างอิสระที่ -2 kPa, -5 kPa, -10 kPa

3. การกรองและ Mesh

3.1 กว้าง Mesh โลหะ: 50 μm

3.2 ระยะทางชื่อระหว่างเส้น: 75 μm หรือ ≤ 150 μm

4. การควบคุมเวลา (ปรับได้)

4.1 เวลากระแทก: 1 วินาที 99 ชั่วโมง

4.2 ระยะเวลาทดสอบ: 1 วินาที 99 ชั่วโมง

4.3 วงจรควบคุมการเป่าฝุ่น: 1 s ̇ 99 h

4.4 เวลาว่าง: 1 วินาที 99 ชั่วโมง

5. ฟังก์ชันของคอนโทรเลอร์

5.1 เวลาเป่าฝุ่นที่ปรับได้ (หยุด / เป่า)

5.2 จักรยาน: ปรับได้ตามใจชอบ

5.3 ระยะเวลาการทดสอบที่ตั้งไว้ก่อน: 0.1-9999.9 ชั่วโมง (สามารถปรับได้)

5.4 การควบคุมพลังงาน: เปิด-ปิด-เปิด

6เครื่องจักรกลและไฟฟ้า

6.1 พัดลมหมุน: มอเตอร์เสียงต่ําเหล็กสแตนเลสปิด พัดลมหลอมศูนย์กลางหลายใบ

6.2 ความสามารถในการแบกภาระ: 20 kg

6.3 ช่องชม: 1 PC

6.4 หลอดสว่าง: 1 ชิ้น

6.5 ซ็อตไฟฟ้าตัวอย่าง: ซ็อตกันฝุ่น AC220V / 16A

6.6 ระบบควบคุม: เครื่องควบคุม PLC + หน้าจอสัมผัส

6.7 ระบบระบายความว่าง: วาล์วควบคุมความดัน, ช่องฉีด, ชุดควบคุมความดัน, ท่อเชื่อม, ปั๊มระบายความว่าง

6.8 ระบบทําความร้อนฝุ่น: กล่องทําความร้อนจากแผ่น mica สแตนเลส

7การก่อสร้าง

7.1 วัสดุห้องภายใน: SUS201 กระจกกระจกจากสแตนเลส

7.2 วัสดุห้องภายนอก: แผ่นเหล็ก A3 ที่เคลือบด้วยสเปรย์ด้วยไฟฟ้า

7.3 โครงสร้างประกอบด้วย: ห้องทดสอบ, ประตูดูดฝุ่น, อุปกรณ์เป่าฝุ่นหมุนเวียน, ระบบสูญเสีย, วาล์วระบาย, ระบบความร้อน, หน้าปกป้อง, เป็นต้น

8พลังงานและสิ่งแวดล้อม

8.1 พลังงานไฟฟ้า: AC380V, สามเฟส 5 สาย, 50 Hz, จําเป็นต้องใช้สวิทช์อากาศ 32A ที่แยกแยกกับบล็อกปลาย, สายไฟฟ้า: ≥4 mm2

8.2 การบริโภคพลังงาน: 3 kW (ไม่มีภาระ)

8.3 สภาพสิ่งแวดล้อม: อุณหภูมิ (23±5) °C ความชื้นสัมพัทธ์ 25%~70% RH ความดันชั้นบรรยากาศ 86~106 kPa

9การปกป้องความปลอดภัย

9.1การป้องกันลําดับระยะ การป้องกันการรั่วไหล

รายการอุปกรณ์เสริมหลัก:
