| MOQ: | 1 |
| ราคา: | Customized |
| บรรจุภัณฑ์มาตรฐาน: | กล่องพลายเวย์ |
| ระยะเวลาการจัดส่ง: | 30 วัน |
| วิธีการชำระเงิน: | T/T |
| ความสามารถในการจัดหา: | 10 ชุดต่อเดือน |

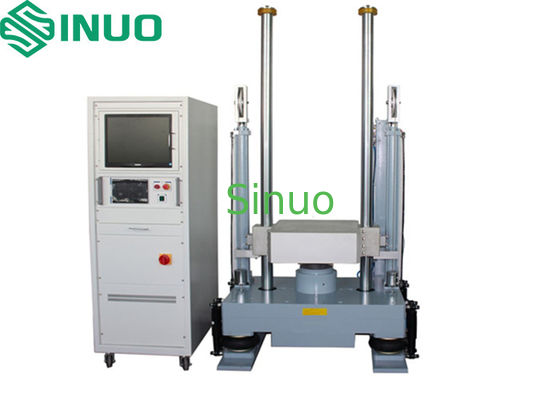

ระบบทดสอบแรงกระแทกแนวตั้งแบบไฮดรอลิกพร้อมเครื่องกำเนิดคลื่นไซน์ครึ่งลูก
ผลิตภัณฑ์ข้อมูล:เครื่องนี้เหมาะสำหรับการทดสอบแรงกระแทกในด้านผลิตภัณฑ์อิเล็กทรอนิกส์, การบินและอวกาศ, เรือ, อุตสาหกรรมทหาร, ชิ้นส่วนยานยนต์, การขนส่ง ฯลฯ โดยการเลือกเครื่องกำเนิดคลื่นรูปแบบต่างๆ สามารถทำการทดสอบแรงกระแทก เช่น คลื่นไซน์ครึ่งลูก, คลื่นฟันเลื่อยหลังจุดสูงสุด หรือคลื่นสี่เหลี่ยมได้
อุปกรณ์เป็นไปตามข้อกำหนดการทดสอบของ MIL-STD-202F, IEC-68-2-27, MIL-STD-810F, MIL-STD-883E ฯลฯ
ข้อกำหนดด้านสิ่งแวดล้อม:
1. อุณหภูมิ ณ สถานที่: 5℃~+28℃ (อุณหภูมิเฉลี่ยภายใน 24 ชั่วโมง ≤28℃);
2. ความชื้นสัมพัทธ์: ≤85%RH;
3. แหล่งจ่ายอากาศ: 0.5--0.8MPa
4. เงื่อนไขการจ่ายไฟ: สามเฟส ห้าสาย;
5. ช่วงแรงดันไฟฟ้า: AC380V;
6. ช่วงความผันผวนของความถี่ที่อนุญาต: (50±0.5)Hz;
7. ความต้านทานดินของสายดินป้องกันน้อยกว่า 4Ω;
8. ผู้ใช้จำเป็นต้องกำหนดค่าสวิตช์อากาศหรือสวิตช์ไฟที่มีความจุที่สอดคล้องกันสำหรับอุปกรณ์ ณ สถานที่ติดตั้ง และสวิตช์นี้จะต้องใช้แยกต่างหากสำหรับอุปกรณ์นี้
พารามิเตอร์ทางเทคนิค:
แท่นทำงาน
| 1000 × 1000 มม. | วัสดุพื้นผิวการทำงาน |
| อลูมิเนียมอัลลอยด์คุณภาพสูงนำเข้า | โหลดสูงสุด |
| 200 กก. | ความเร่งสูงสุดของคลื่นไซน์ครึ่งลูก |
| 15—300 G | ระยะเวลาพัลส์ของคลื่นไซน์ครึ่งลูก |
| 3.5—30ms | วิธีการยก |
| ไฮดรอลิก | ขนาดอุปกรณ์ |
| ประมาณ 2150 × 1450 × 2250 มม. | อุปกรณ์ทั้งหมด |
| ประมาณ 3000 กก. | ระบบวัด |
| ช่องสัญญาณเข้า | |
| 2 ช่อง | ความถี่ในการสุ่มตัวอย่าง |
| 192KHz | รูปแบบอินพุต |
| แรงดันไฟฟ้า, ประจุ | ช่วงแรงดันไฟฟ้า |
| -10V--+10V | วิธีการเชื่อมต่อ |
| AC,DC,ICP | รูปแบบคลื่นกระแทก |
| ครึ่งไซน์ | อินเทอร์เฟซการสื่อสาร |
| USB2.0 | มาตรฐานที่รองรับ |
| มาตรฐานแห่งชาติ, มาตรฐานทหารแห่งชาติ, มาตรฐานทหารสหรัฐฯ, มาตรฐานที่ผู้ใช้กำหนด | ระบบปฏิบัติการ |
| Microsoft Windows7/10 | ตัววัดความเร่งของระบบ |
| ยี่ห้อ | |
| YMC | วิธีการส่งออก |
| ชนิดประจุ | ความไว |
| 3.93pC/g | ช่วงความถี่ |
| 0.5—12KHz | ช่วงความเร่ง |
| ±2500G | สภาพแวดล้อมการทำงาน |
| -40~+160℃ | อื่นๆ |
| แหล่งจ่ายไฟ | |
| เฟสเดียว 380V±10% | ลมอัด |
| 0.5—0.8Mpa | อุณหภูมิ |
| RT～40℃ | ความชื้น |
| 25℃＜85RH％ | บทนำหลักของเครื่องกระแทก: |
1. แท่นทำงาน: ใช้แท่นทำงานอลูมิเนียมอัลลอยด์นำเข้าคุณภาพสูง
2. กลไกการยก: การยกและลดระดับด้วยกระบอกสูบไฮดรอลิก
3. การควบคุมความสูงในการยก: ความสูงในการยกวัดโดยชุดเข้ารหัสโฟโตอิเล็กทริกที่ติดตั้งบนฐาน การวัดด้วยตัวเข้ารหัสโฟโตอิเล็กทริกมีความแม่นยำสูง, ความสามารถในการป้องกันการรบกวนที่แข็งแกร่ง, ความน่าเชื่อถือสูง และรับประกันความสามารถในการทำซ้ำของการกระแทก
4. ระบบเบรก: ใช้เบรกแรงเสียดทานที่แข็งแกร่งแบบเบรกนิวเมติกเพื่อป้องกันการกระแทกรอง เพื่อป้องกันการดีดกลับรอง
5. ระบบบัฟเฟอร์: ลดแรงกระแทกของการทดสอบแรงกระแทกบนพื้นได้อย่างมีประสิทธิภาพ และมีการออกแบบระบบบัฟเฟอร์ตัวเอง ซึ่งประกอบด้วยฐาน, แดมเปอร์ และถุงลมนิรภัย
รายการการกำหนดค่าหลัก:
เลขที่
| ชื่อ | จำนวน | 1 |
| ตัวเครื่องโต๊ะกระแทก | 1 ชุด | |
| เครื่องกำเนิดคลื่นไซน์ครึ่งลูก (รู้สึก) | 1 ชุด | |
| ระบบแหล่งจ่ายไฮดรอลิก | 1 ชุด | |
| เซ็นเซอร์ | 1 ชุด | |
| แอมพลิฟายเออร์ประจุ | 1 ชุด | |
| คอนโทรลเลอร์ | 1 ชุด | |
| ซอฟต์แวร์วัดและควบคุม | 1 ชุด | |
| คอมพิวเตอร์อุตสาหกรรมระดับมืออาชีพ | 1 ชุด |
