| MOQ: | 1 |
| ราคา: | Customized |
| บรรจุภัณฑ์มาตรฐาน: | กรณีไม้อัด |
| ระยะเวลาการจัดส่ง: | 30 วัน |
| วิธีการชำระเงิน: | ที/ที |
| ความสามารถในการจัดหา: | 20 ชุดต่อเดือน |

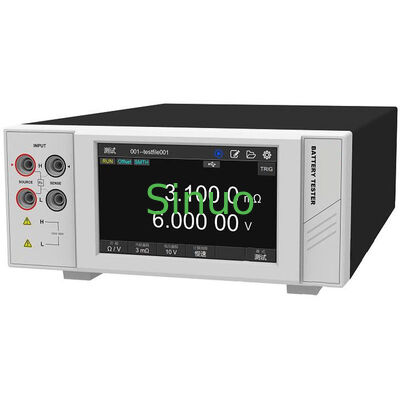

อุปกรณ์นี้ใช้แหล่งจ่ายกระแสคงที่ AC 1kHz และวิธีการวัดแบบสี่ขั้วเพื่อวัดความต้านทานภายใน AC (ACIR) และแรงดันวงจรเปิด (OCV) ของแบตเตอรี่ลิเธียม มีความละเอียดอิมพีแดนซ์ AC ต่ำถึง 0.1uΩ และความสามารถในการป้องกันสัญญาณรบกวนที่ยอดเยี่ยม
อุปกรณ์นี้มีการใช้งานอย่างแพร่หลายในกระบวนการต่างๆ เช่น การก่อตัวเซลล์และการทดสอบความจุ การคัดแยกแบตเตอรี่สำหรับโมดูล/แพ็ค และการตรวจสอบแบตเตอรี่ก่อนและหลังการผลิต นอกจากนี้ยังมีการใช้งานอย่างกว้างขวางในการตรวจสอบแบตเตอรี่ของโมดูล/แพ็คขนาดใหญ่แรงดันสูง เช่น แบตเตอรี่กำลังและตู้แบตเตอรี่เก็บพลังงานก่อนการผลิต
| รุ่นผลิตภัณฑ์ | BTS7501 | BTS7503 |
|---|---|---|
| การกำหนดค่าฟังก์ชัน | MAX100V, ACIR | MAX300V, ACIR |
| ความต้านทานภายใน AC | ||
| วิธีการวัด | วิธี AC 4 ขั้ว | |
| ความถี่กระแส | 1kHz±0.2Hz | |
| ช่วงความต้านทาน | 3mΩ | 30mΩ | 300mΩ | 3Ω | 30Ω | 300Ω | 3000Ω | |
| ค่าที่แสดงสูงสุด | 3.1000mΩ | 31.000mΩ | 310.00mΩ | 3.1000Ω | 31.000Ω | 310.00Ω | 3100.0Ω | |
| ความละเอียดความต้านทาน | 0.1uΩ | 1uΩ | 10uΩ | 100uΩ | 1mΩ | 10mΩ | 100mΩ | |
| กระแสวัด | 100mA | 10mA | 1mA | 100uA | 10uA | |
| ความแม่นยำความต้านทาน | ช่วง 3 mΩ: ±(0.5% * ค่าที่อ่านได้ + 10 หลัก); ช่วงสูงกว่า 3 mΩ: ±(0.5% * ค่าที่อ่านได้ + 5 หลัก) | |
| แรงดัน DC | ||
| ช่วงแรงดัน | 6V | 60V | 100V | 300V | |
| ความละเอียดแรงดัน | 10 μV | 100 μV | 1 mV | 1 mV | |
| ค่าแสดงสูงสุด | ±6.00000V | ±60.0000V | ±100.000V | ±310.000V | |
| ความแม่นยำแรงดัน | ± (0.01% * ค่าที่อ่านได้ + 3 หลัก) | |
| ฟังก์ชันแผงหน้าปัด | การทำงานแบบสัมผัส, จัดเก็บเงื่อนไขการทดสอบ 100 รายการ, รวมถึงฟังก์ชันต่างๆ เช่น การตรวจจับวงจรเปิด, ตัวเปรียบเทียบ, การเลือกความเร็ว, การเลือกเกียร์ และการเลือกฟังก์ชัน | |
| ฟังก์ชันอินเทอร์เฟซ | RS232, LAN, I/O | |
| สภาพแวดล้อมการทำงาน | การทำงาน: 0℃-40℃, ต่ำกว่า 80% RH (ไม่ควบแน่น); รับประกันความแม่นยำ: 23℃±5℃, ต่ำกว่า 80% RH (ไม่ควบแน่น) | |
| แหล่งจ่ายไฟ | AC220V±10%, 50Hz/60Hz, 20VA | |
| ขนาด | BTS7503/BTS7501: 213*89*300 (ก*ส*ล, มม.) | |
