| MOQ: | 1 |
| ราคา: | Customized |
| บรรจุภัณฑ์มาตรฐาน: | กล่องพลายเวย์ |
| ระยะเวลาการจัดส่ง: | 30 วัน |
| วิธีการชำระเงิน: | T/T |
| ความสามารถในการจัดหา: | 10 ชุดต่อเดือน |

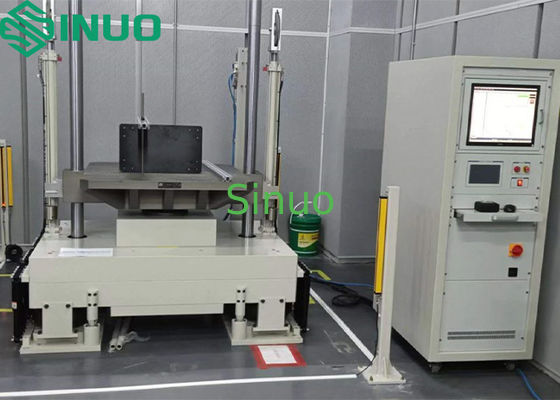

ระบบทดสอบแรงกระแทกกลไกของแบตเตอรี่ การทดสอบแรงกระแทกของคลื่นสแควร์
สินค้าฉันข้อมูล:
เครื่องทดสอบกระแทกกลนี้เหมาะสําหรับการทดสอบความต้านทานกระแทกในสาขาของสินค้าอิเล็กทรอนิกส์ การบินอากาศ การสร้างเรือ การป้องกันภาค อุปกรณ์รถยนต์ การขนส่ง เป็นต้น
โดยการเลือกเครื่องกําเนิดรูปคลื่นที่แตกต่างกัน สามารถทําการทดสอบการกระแทกคลื่นครึ่งไซน์ คลื่นหลังจุดสูงของฟันเจาะหรือคลื่นสแควร์ได้
ระบบตรงกับมาตรฐานการทดสอบอุตสาหกรรม เช่น GB / T2423-2008, GJB150, IEC-68-2-27 และมาตรฐานความน่าเชื่อถืออุตสาหกรรมของสหรัฐฯ เช่น MIL-STD-202F, MIL-STD-810F และ MIL-STD-883E(หมายเหตุ: มาตรฐาน MIL อ้างอิงถึงโปรโตคอลความน่าเชื่อถือที่ได้รับการรับรองอย่างกว้างขวาง
หลักPการทํางาน:
1อุปกรณ์นี้ใช้เครื่องยกไฮดรอลิกและเครื่องกระแทกลมเบรคความดันสูง
2อุปกรณ์นี้นํามาใช้ก๊าซ-เหลวแรงดันและแรงสับสับสับสับเพื่อป้องกันการสับสับชนครั้งที่สอง
3อุปกรณ์วัดแรงกระแทก: การสกัดข้อมูลช่องเดียว สามารถทําการวัดข้อมูลเร่ง, การเก็บ, การพิมพ์รายงาน, การเรียกข้อมูลกลับการบริหารฐานข้อมูล และฟังก์ชันอื่นๆ ของช่องสองช่อง.
4อุปกรณ์นี้นํามาใช้โมดูลยางเพื่อผลิตวงจุลคลื่นครึ่งไซน์ที่กว้างขวางของเวลาการกระทําใด ๆ
5อุปกรณ์นี้สามารถใช้สําหรับการทดสอบตกที่เท่าเทียมกันของกล่องบรรจุ
ปริมาตรเทคนิค:
| ปริมาตรหลักของเครื่องกระแทก | |
| แพลตฟอร์มทํางาน | 1000 × 1000 มม. |
| ความจุสูงสุด | 200 กิโลกรัม |
| ความเร่งสูงสุด |
คลื่นซีนส์ครึ่ง 10--400G คลื่นฟันเจาะหลังจุดสูงสุด: 15-100G (ต้องซื้อ) คลื่นแบบตรา: 15-60G (จําเป็นต้องซื้อ) |
| ระยะเวลาการเต้น |
คลื่นซีนส์ครึ่ง: 3-30 ms คลื่นหลังจุดสูงของฟันเจาะ: 6-18 ms (ต้องซื้อ) คลื่นตรา: 6-30 ms (จําเป็นต้องซื้อ) |
| ความละเอียดในการเร่ง | ≤ 10% |
| การเปลี่ยนแปลงความเร็ว | ≤ 10% |
| อัตราส่วนด้านข้างของพื้นที่โต๊ะ | ≤ 10% |
| ขนาดของอุปกรณ์ | 1780 × 1470 × 2450 มม. |
| จํานวนอุปกรณ์ทั้งหมด | 5500 kg |
| ระบบการวัด | |
| ช่องทางเข้า | 2 ช่องทาง รองรับการเข้าถึงตรงของแรงดันและสัญญาณ IEPE |
| ความถี่ในการเก็บตัวอย่าง | ถึง 1MHz |
| ระยะเวลาการเต้น | 0.1 ∙ 100 มม |
| ความเร่งสูงสุด | 10000G |
| อินเตอร์เฟซการสื่อสาร | USB20 |
| ระยะความดัน | -10VPEAK~+10 VPEAK |
| มาตรฐานที่สนับสนุน | ISO, IEC, รายละเอียดระดับชาติและอุตสาหกรรม |
| ระบบปฏิบัติการ | Microsoft Windows 10 |
| ฟังก์ชันการวิเคราะห์ | การวิเคราะห์การวัดแรงกระแทก, การวิเคราะห์สเปคตรัมการตอบสนองแรงกระแทก, การวิเคราะห์แรงกระแทก, การวิเคราะห์ขอบเขตความเสียหายจากการกระแทก, การปรับแปลงแรงช่วย, การคํานวณช่วงเวลาการตอบสนองแรงกระแทก, การวิเคราะห์ FFT เป็นต้น |
| เครื่องวัดเร่งระบบ | |
| รุ่น | C02A01 |
| โหมดการออก | ประเภทการชาร์จ |
| ความรู้สึก | 3.93pC/g |
| ระยะความถี่ | 0.5-12KHz |
| ระยะความเร่ง | ±2500G |
| สภาพแวดล้อมการทํางาน | -40 ~ + 160 °C |
| รายละเอียดอื่น ๆ | |
| พลังงานไฟฟ้า | AC3phase 380V ± 10%5KVA |
| อากาศดัน | 0.5-0.8Mpa |
| อุณหภูมิ | NT1 ปริมาณน้ํา |
| ความชื้น | 25°C < 85RH% |
| ความปลอดภัย |
อัตราเฉลี่ยที่ไม่มีความผิดพลาด ≥ 5000 ชั่วโมง เครื่องกําเนิดคลื่นแบบครึ่งไซน์ ใช้ต่อเนื่องไม่น้อยกว่า 8000 ครั้ง ระยะเวลาการเก็บรักษาในสภาพแวดล้อมที่สะอาดและอุณหภูมิปกติไม่ต่ํากว่า 5 ปี |
| มาตรฐานที่ใช้ | GB24235จีเจบี 15018จีเจบี36023,IEC68-2-27, MIL ราคา202F,MIL-ราคา810B,GB / T18287, เป็นต้น |
| มาตรฐานการตรวจสอบ | JG541-2005 |
การนําเสนอผลการทํางานของอุปกรณ์:
1. พลาตฟอร์มทํางาน
ใช้แพลตฟอร์มการทํางานจากเหล็กอัลลูมิเนียมที่นําเข้าความแข็งแรงสูง
2กลไกยก
ใช้ระบบยกไฮดรอลิก
3การควบคุมความสูง
ความสูงการยกจะวัดโดยการประกอบตัวปรับแสงไฟฟ้าที่ติดตั้งบนฐาน การวัดตัวปรับแสงไฟฟ้ามีข้อดีของการแม่นยําสูงความสามารถต่อต้านการแทรกแซงที่แข็งแรงและความน่าเชื่อถือสูงมันทําให้การกระแทกซ้ําได้
4ระบบเบรก
ใช้เบรคแบบปนูเมติก เบรคการขัดแรงและการใช้งานเบรคต่อรองแรงกระแทกได้อย่างรวดเร็วและน่าเชื่อถือ
5ระบบพัฟเฟอร์
มีพื้นฐาน, เครื่องปรับอากาศ, และถุงอากาศ ระบบลดการสั่นสามารถลดแรงกระแทกที่ส่งจากพื้นที่ทํางานไปยังพื้นดิน
6เครื่องกําเนิดคลื่น
คลื่นซีนส์ครึ่ง: ทําความเข้าใจความกว้างของกระแทกกระแทกที่แตกต่างกัน 1-30ms
คลื่นสี่เหลี่ยม: ประกอบด้วยกระบอกพิเศษและวาล์วควบคุมความดัน
ช่วงหลังจุดสูง: ประกอบด้วยผงพิเศษ, เตาอบและบล็อกลี้
7อุปกรณ์ความปลอดภัย
สวิตช์หยุดฉุกเฉิน: มันตัดวงจรในสถานการณ์ฉุกเฉิน เช่น การตัดต่อแรงของสอดสัมผัสของกลไกการกระทํา
ลักษณะของระบบวัด:
สอดคล้องกับ MIL-STD-810, GJB-150-18-86, IEC68-2-27
ความถี่ในการเก็บตัวอย่างสูงสุดไม่เกิน 1MHz
ความเร่งในการทดสอบสูงสุด 100,000gn
ความกว้างของแรงผลิตทดสอบอย่างน้อย 0.1ms
การบันทึกและเล่นรูปคลื่นหลายรูป
รองรับการกระตุ้นภายในและภายนอก
การวิเคราะห์Fการปาเปื้อน
1การจับคลื่นกระแทก
การจับสัญลักษณ์ชั่วคราวช่วยให้คุณได้รับผลักดันครั้งเดียวหรือหลายครั้ง ระบบจะวิเคราะห์ค่าสูงสุด, ความกว้างของผลักดัน, การเปลี่ยนแปลงความเร็ว, อัตราการบาดเจ็บหัว HIC และข้อมูลอื่น ๆ ของผลักดันแรงช็อคอัตโนมัติตรงกับรูปคลื่นผลักจับกับรูปคลื่นที่เหมาะสมและเปรียบเทียบความเบี่ยงเบนระหว่างสอง.
2การวิเคราะห์สเปคตรัมการตอบสนองต่อการกระแทก
การวิเคราะห์สเปคเตอร์การตอบสนองกับแรงกระแทกสามารถประเมินความเสียหายที่เป็นไปได้ที่เกิดจากการกระแทกระบบดําเนินการวิเคราะห์ SRS ของแต่ละแรงกระแทกและเปรียบเทียบความเบี่ยงเบนระหว่าง SRS จริงๆและ SRS เป้าหมาย.
3การวิเคราะห์อื่น ๆ
การวิเคราะห์การปรับปรุงแรง การแสดงการตอบสนองกับแรงกระแทก การวิเคราะห์การปรับปรุงแรงกระแทกในการหมุน และการวิเคราะห์อื่น ๆ ที่จําเป็นในการทดสอบการกระแทก การวิเคราะห์การปรับปรุงแรงคํานวณแรงสูงสุด,พลังงาน, ประสิทธิภาพ, ฯลฯ ผลิตโดยกระแทก การแสดงการตอบสนองการกระแทกให้อุปกรณ์สําหรับการเรียนรู้สเปคเตอร์การตอบสนองการกระแทกการวิเคราะห์กระแทกหมุนใช้สําหรับเครื่องกระแทกหมุนหรือเหตุการณ์การควบคุมหมุนอื่น ๆสัญญาณถูกคํานวณโดยการวัดความเร่งแกน
