| MOQ: | 1 |
| ราคา: | Customized |
| บรรจุภัณฑ์มาตรฐาน: | กล่องพลายเวย์ |
| ระยะเวลาการจัดส่ง: | 30 วัน |
| วิธีการชำระเงิน: | T/T |
| ความสามารถในการจัดหา: | 5 ชุดต่อเดือน |

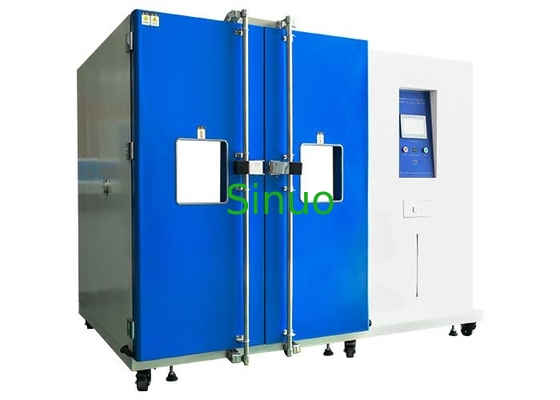

IEC 60068-2-1 ห้องทดสอบความชื้นและอุณหภูมิคงที่เป็นโปรแกรม 3150L
ภาพรวมสินค้า:
ห้องทดสอบนี้ใช้ในการทดสอบความเย็น ความร้อน ความชื้นและความแห้งของวัสดุและอุปกรณ์ เช่น อิเล็กทรอนิกส์ ช่างไฟฟ้า เครื่องใช้ไฟฟ้า พลาสติก เป็นต้นเป้าหมายคือการยืนยันผลิตภัณฑ์ความน่าเชื่อถือในการเก็บและการขนส่งภายใต้อุณหภูมิสูงและต่ํา.
มันสอดคล้องกับมาตรฐาน
IEC60068-2-1:2007 หน่วยทดสอบสิ่งแวดล้อม-ส่วน 2-1: การทดสอบ-การทดสอบ A: เย็น, IDT
IEC60068-2-2:2007 หน่วยทดสอบสิ่งแวดล้อม - ส่วน 2-1: การทดสอบ - การทดสอบ B - ความร้อนแห้ง, IDT
IEC60068-2-78:2012 ∆การทดสอบสิ่งแวดล้อม-ส่วน 2-78: การทดสอบ-ห้องทดสอบ: ความร้อนความชื้น, สภาพคงที่, IDT
IEC60068-2-30:2005 ∆การทดสอบสิ่งแวดล้อม-ส่วน 2-30: การทดสอบ-การทดสอบ Db: ความร้อนความชื้น, วนเวียน (12 ชั่วโมง + 12 ชั่วโมง), IDT
ปริมาตรเทคนิค:
| การควบคุมและการใช้งาน | ระบบควบคุม PLC และจอสัมผัส | |
|
ขนาดห้อง
|
ขนาดภายใน | ขนาดภายนอก |
| W1500*H1400*D1500 มม. | W2000*H1720*D1780 มิลลิเมตร | |
| ระยะอุณหภูมิ | -40 °C ~ + 150 °C | |
| ระยะความชื้น | 20% 98%RH | |
| อุณหภูมิ | ±0.5°C | |
| ความดันของความชื้น | 20.5% | |
| ความเบี่ยงเบนของอุณหภูมิ | ระยะ ±1.0°C ((-40°C-85°C) ระยะ ±2.0°C ((85°C-150°C) | |
| ความชื้น | ≤ ± 3% | |
| อัตราการทําความร้อน | ¥2-3°C/นาที | |
| อัตราการเย็น | 1 °C/นาที โดยเฉลี่ยไม่มีภาระ | |
| เวลาทําความร้อน | +25°C→+85°C ใช้เวลาประมาณ 30 นาที จากอุณหภูมิห้องไป 85°C | |
| เวลาเย็น | +25°C→-40°C ใช้เวลาประมาณ 55 นาที จากอุณหภูมิห้องไปถึง -40°C ไม่มีภาระ | |
| สภาพภาระ | ไม่มี | |
| เสียงทํางาน |
ระดับเสียง≤75dB ((A) (วัดในห้องกันเสียงที่มีอุณหภูมิแวดล้อม 25 °C และสะท้อนเสียงต่ํา โดยใช้ค่า A ลองเฉลี่ย 9 คะแนนจุดทดสอบแต่ละจุดห่างจากแหล่งเสียง 1 เมตรในแนวราบและสูงจากพื้น 1 เมตร) |
|
| ระบบระดับอุณหภูมิและความชื้น | |
|
| ลักษณะโครงสร้าง | ||
| โครงสร้างหอปิดประปา |
1วัสดุผนังภายนอก: กระดาษ A3 2วัสดุของผนังภายใน: ผนังสแตนเลส SUS#304 3วัสดุอุปกรณ์กันความร้อนห้อง: 100 มิลลิเมตรความร้อนสูงทนทานฟองโพลีอุรีเทนแข็ง 4วัสดุประปาประตูห้อง: 100 มิลลิเมตรความทนทานอุณหภูมิสูง |
|
| ความแข็งแรงของโครงสร้างด้านล่าง | ความจุของเส้นทางที่อยู่ด้านล่างของห้องทดสอบ: ≤100Kg/m2 (ภาระ) | |
| ช่องแอร์ |
1- แฟนเซ็นทริฟิวเจอร์แกนยาวจากสแตนเลส: 6 ชุด/90W 2. แฟน, เครื่องทําความร้อน, เครื่องระเหย (เช่นกัน dehumidifier), อุปกรณ์ระบายน้ํา, ประตูสมดุลความดัน, เครื่องระบายอากาศปรับปรับ, เครื่องตรวจวัดอุณหภูมิ |
|
| การตั้งค่าแบบมาตรฐานของห้องทดสอบ |
1ช่องชม: 250x350x40 มม. 2มือถือที่ติดตั้งเรียบ 3หมุนประตู: SUS # 304 หมุนนําเข้า 4. หลอดประหยัดพลังงานภายในห้อง 5ช่องหลุม: φ50mm 1 ชิ้น |
|
| ประตูห้อง |
1. ประตูชิ้นเดียวเปิดออก โดยมีม้าทางซ้ายและมือทางขวา (เมื่อมองหน้าของกล่อง) 2อุปกรณ์มีกลไกล็อคประตูความปลอดภัย (ประตูสามารถเปิดในห้องทดสอบ) ประตูมีอุปกรณ์ความร้อนไฟฟ้าเพื่อป้องกันการหมักและช่วงที่เห็นได้ของหน้าต่างการสังเกตกระจกกันไฟ (W200 × H280mm).กรอบประตูมีอุปกรณ์ทําความร้อนไฟฟ้าที่ป้องกันการปนเปื้อน |
|
| แผ่นควบคุม | เครื่องควบคุมจอแสดงผลขนาด 7 นิ้ว, จอแสดงผลการควบคุมอุณหภูมิ (ความชื้น), ไฟแสดงผลการทํางาน, และปุ่มส่องแสง | |
| ห้องเครื่องจักร | อุปกรณ์ทําความเย็น ตู้น้ําเครื่องปรับอากาศ อุปกรณ์ลดความดัน อุปกรณ์ทําความร้อน | |
| ตู้กระจายพลังงาน | บอร์ดกระจายไฟ พัดลมเย็น เครื่องสลับพลังงานหลัก โทรทรานฟอร์เมอร์ รีเล่ระหว่าง รีเล่เวลา รีเล่สภาพแข็ง เครื่องติดต่อแอร์แอลซี เครื่องตัดวงจร | |
| เครื่องทําความร้อน |
1. เครื่องทําความร้อนไฟฟ้าประเภทปลายปีก รูปแบบเรเดียเตอร์จากสแตนเลส 2วิธีควบคุมการทําความร้อน: SSR (Solid State Relay) ไม่ติดต่อระยะเท่ากัน ปรับความกว้างของแรงกระแทก 3พลังงานทําความร้อน: ประมาณ 4KW |
|
| การควบคุมความชื้น | การปรับความชื้นภายนอก โดยใช้กระบอกทําความร้อนจากสแตนเลส การปรับความชื้นภายนอก พร้อมการป้องกันการเผาไหม้แห้งภายใน สามารถรับประกันความมั่นคงและความปลอดภัยของความชื้นต่ําได้ดีกว่า | |
| หลุมสายไฟฟ้า | ตั้งอยู่ด้านหลังของห้อง | |
| ระบบเย็น | ||
| เครื่องทําความร้อนและทําความเย็น |
1ระบบเย็นอุณหภูมิต่ํามาก ประหยัดพลังงานสูงของ Taikang ของฝรั่งเศส 2วิธีการเย็น: การเย็นด้วยน้ํา |
|
| อุปกรณ์แลกเปลี่ยนความร้อนและความเย็น | ระบบเย็น 2 ขั้นตอน เครื่องปรับอากาศแบบ Taikang ของฝรั่งเศส ใช้การออกแบบแลกเปลี่ยนความร้อนของสารเย็น SWEP ที่มีประสิทธิภาพสูงมาก [ผลิตในสวีเดน (sus#316) ]มันมีประสิทธิภาพมากกว่าชนิดกลมภายในแบบดั้งเดิม. | |
| การปรับความจุในการทําความร้อน |
1การปรับอัตโนมัติของอุปกรณ์อัตราการไหลของถ่านหินเย็นถูกนํามาใช้เพื่อลดภาระการทําความร้อนของผลิตภัณฑ์ที่จะถูกทดสอบได้อย่างมีประสิทธิภาพ, ซึ่งถูกปรับปรุงพร้อมกับเทคโนโลยีเยอรมัน / ญี่ปุ่น 2เมื่อเทียบกับการออกแบบแบบดั้งเดิม ความมั่นคงในการควบคุมและการผลิตใหม่ที่สูงขึ้น และมันบรรลุผลการทํางานที่สูงสุดในแง่ของการประหยัดพลังงานและการประหยัดพลังงาน |
|
| เครื่องปรับปรุงความเย็น | เครื่องปรับอากาศแบบ Taikang ของฝรั่งเศส | |
| องค์ประกอบประสิทธิภาพสูง |
1. เครื่องบดและเครื่องบดน้ําใช้อุปกรณ์ปีกอลูมิเนียมชนิดสโปเลียร์คู่ AC&R 2อุปกรณ์ระบายน้ํานํามาใช้ อุปกรณ์เสริมทําความเย็นแบรนด์ดัง |
|
| ระบบขยาย | ระบบเย็นที่ควบคุมความจุ | |
| คอนเดนเซอร์ระเหย | เครื่องแลกเปลี่ยนความร้อนท่อทองแดงทั้งหมด | |
| วิธีควบคุมเครื่องเย็น |
1เครื่องควบคุมระบบควบคุม ปรับสภาพการทํางานของตู้เย็นโดยอัตโนมัติตามสภาพการทดสอบ 2. เครื่องปรับความเย็นอากาศกลับคอมเพรเซอร์ |
|
| สารเย็น | Honeywell R404a (ดัชนีการลดระดับโอโซนคือ 0) | |
