IEC60529 IPX6K9K ระบบการทดสอบความดันสูงและอุณหภูมิการทดสอบน้ํา

IEC60529 IPX6K9K ระบบการทดสอบความดันสูงและอุณหภูมิการทดสอบน้ํา

มาตรฐาน:

1. DIN 40050-9:1993 รหัส IP สําหรับระดับการคุ้มครองห้อง

2. ISO 20653:2013 ยานพาหนะทางถนน - ประเภทการป้องกัน (รหัส IP) - การป้องกันอุปกรณ์ไฟฟ้าจากวัตถุภายนอก, น้ําและการสัมผัส

3. GB/T 30038-2013 รถยนต์ทางถนน ระดับการป้องกันอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ (รหัส IP)

4. IEC 60529: 2013 ระดับการจัดอันดับการป้องกัน (IP) รหัสสําหรับอุปกรณ์ปิดไฟฟ้า

5. GB 4208-2017 ระดับการป้องกันเปลือก

ข้อมูลฟังก์ชัน

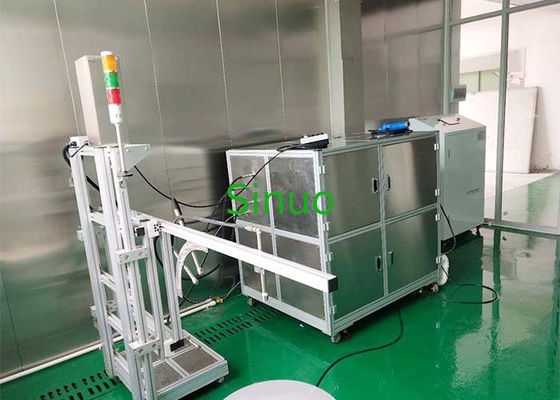

เป้าหมายหลักของอุปกรณ์นี้คือการดําเนินการทดสอบความกันน้ํา IPX9K ในการป้องกันส่วนประกอบไฟฟ้าของรถยนต์, หลอดไฟ, และกล่องสินค้าอิเล็กทรอนิกส์และไฟฟ้ามันเป็นอุปกรณ์ทดสอบกันน้ําที่ออกแบบมาเพื่อจําลองสภาพแวดล้อมธรรมชาติ หรือการซักรถแรงดันสูงแบบประดิษฐ์องค์ประกอบหลักของอุปกรณ์ควรรวมถึง: ปั๊มน้ําพริงแรงดันสูงและอุณหภูมิสูง, มอเตอร์ asynchronous สามเฟส,และท่อทางเข้าและทางออกของปั๊มน้ําควรเชื่อมต่อกับหลอดแรงดันสูงอุปกรณ์ส่วนใหญ่ประกอบด้วยตู้ควบคุม ระบบน้ํา ระเบียงแรงดันสูง ระเบียงปรับไฟฟ้าระเบียง และตัวอย่าง turntable

ปริมาตรเทคนิค:

ปริมาตรเทคนิค IPX9K

1การทดสอบตอบสนองความต้องการของเปลือกเล็ก (ตัวอย่างที่มีขนาดสูงสุดไม่เกิน 250 มิลลิเมตร) และเปลือกใหญ่ (ตัวอย่างที่มีขนาดสูงสุดมากกว่าหรือเท่ากับ 250 มิลลิเมตร)ขนาดตัวอย่างสูงสุดที่ทดสอบคือ: Ø1150mmX750mm

2. อุณหภูมิน้ําทดสอบ: 80±5 °C สามารถควบคุมได้

3รายละเอียดของจมูก: ปรับแต่งตามกราฟฟิกมาตรฐาน ตอบสนองความต้องการมาตรฐาน IPX9K

4มุมกระสุน: เปลือกเล็ก (0°, 30°, 60°, 90°), พื้นผิวตั้งของเปลือกใหญ่ 90°

5. ความดันสเปรย์น้ํา: 8MPa-10MPa (ปรับได้)

6. การกระจายน้ํา: 14L/min-16L/min (ปรับได้)

7. ระยะระบายน้ํา: 100 ~ 250mm ปรับ

8. ผลิตภัณฑ์การทดสอบ การทํางานการเปิดไฟ: ให้บริการแอนเตอร์เฟซพลังงานตัวอย่าง

9. ปั๊มน้ํา: ปั๊มน้ําความดันสูงและอุณหภูมิสูง นําเข้าจากอิตาลี. เปลือกชนิดน้ําใช้สลัดพิสตัน 4 อุณหภูมิสูงและความดันสูงเพื่อควบคุมการทํางานของแต่ละช่อง

10. ใช้สําหรับตัวประกอบขนาดใหญ่ ช่องพับ: ด้านล่างสามารถเคลื่อนย้ายไฟฟ้าไปข้างหน้าและข้างหลัง ความสูงขึ้นและลงสามารถเคลื่อนย้ายไฟฟ้าและ 90 องศาด้านล่าง nozzle สามารถเคลื่อนไหวไฟฟ้าซ้ายและขวา.

11. เซ็นเซอร์: เซ็นเซอร์แรงดันอิเล็กทรอนิกส์ผลิตค่าแรงดัน, ทอร์บีนเครื่องวัดระบายน้ําผลิตค่าการไหล

12. การควบคุม: การควบคุมเวลา ความดัน และการไหลผ่านโดยอัตโนมัติ สามารถควบคุมเวลาทํางาน การไหลผ่าน และความดันของแต่ละช่องความเร็วของปั๊มกระตุ้นสามารถควบคุมโดยการเปลี่ยนแปลงความถี่ของเครื่องแปลงความถี่เพื่อบรรลุการระบายและความดันที่ตั้งข้อมูลทั้งหมดถูกแปลงผ่านเครื่องมือที่ฉลาดแสดงบนแผ่นควบคุม

13. จอแสดงภาพ: หน้าจอสัมผัสสี 7 นิ้ว Weinview

14. ภาษาอินเตอร์เฟส: ภาษาอังกฤษ

15- รูปแบบการทํางาน: การทํางานในวงจร 0°, 30°, 60°, 90° สําหรับผลิตภัณฑ์ขนาดเล็ก, การเคลื่อนไหวด้านล่าง 90° ของจุ้ยสําหรับผลิตภัณฑ์ขนาดใหญ่, หรือการผสมผสานทั้งสองรูปแบบ

16.ฟังก์ชันการแสดง: อัพเดทข้อมูลการเก็บตัวอย่างและการตั้งค่าพาราเมตรในเวลาจริงได้อย่างไดนามิก สามารถแสดงความดัน, การไหล, อุณหภูมิ, เวลาการทดสอบ เป็นต้น

17.หน้าที่ป้องกัน: ป้องกันการรั่วไหล ป้องกันการอ้วน ป้องกันการตัดสั้น ป้องกันความปลอดภัยในการใช้งานของบุคลากร

18ความจุของถังน้ํา ≥ 200L

19. เครื่องหมุน: กว้างด้านล่าง 800 มิลลิเมตร, เครื่องหมุนด้านบน 350 มิลลิเมตร, เครื่องหมุนด้านล่างรับน้ําหนัก 150 กิโลกรัม, เครื่องหมุนด้านบนรับน้ําหนัก 25 กิโลกรัม, สายพานสามารถถอดออก,ผลิตภัณฑ์เล็ก ๆ สามารถวางบนแผ่นเสียงด้านบน, ผลิตภัณฑ์ขนาดใหญ่สามารถวางโดยตรงบนแผ่นหมุนด้านล่างหลังจากการถอดแผ่นหมุนด้านบน, ความเร็วหมุน: 5r/min± 1r/min

20พลังงานอุปกรณ์: AC380V, 50Hz, 30KW

ปริมาตรเทคนิค IPX6K

1เหมาะสําหรับการทดสอบ IPX6K ของสินค้า

2ช่องเปิดของกระปุก: ф6.3mm

3วัสดุของจมูก: เหล็กไร้ขัด

4การระบายน้ํา: 75 ลิตร/นาที

5. ความดันการฉีดน้ํา: ประมาณ 1000KPa/นาที

6เวลาทดสอบ: อย่างน้อย 3 นาที เวลาที่ตั้งโดยผู้ใช้ (ควบคุมโดยระบบควบคุม)

7ระยะห่างระหว่างจมูกและเปลือก: 2.5-3m (ควบคุมโดยผู้ทดสอบ)

8. ตัวถือจมูก: ความสูงและมุมยกสามารถปรับได้ ซึ่งสะดวกสําหรับการติดตั้งจมูกและไม่ต้องการการทํางานมือถือ

9การควบคุมการไหลและความดัน: การติดตามในเวลาจริงของเซ็นเซอร์การไหลและความดัน การควบคุมที่ฉลาดของเครื่องแปลงความถี่ และปริมาตรสามารถเลือกและตั้งในตู้ควบคุม

10เครื่องควบคุม: มิตซูบิชิ พีแอลซี

11อินเตอร์เฟซมนุษย์-เครื่องจักร: Weinview, 7 นิ้ว, สีจอสัมผัส

12เครื่องแปลงความถี่: เครื่องแปลงความถี่เดลต้า

13ปั๊มน้ํา: ปั๊มใต้ ปั๊มตั้งจากสแตนเลส

14ถังเก็บน้ํา ≥ 500L ถังเก็บน้ําจากสแตนเลส

15. เครื่องหมุน: กว้างด้านล่าง 800 มิลลิเมตร, เครื่องหมุนด้านบน 350 มิลลิเมตร, เครื่องหมุนด้านล่างรับน้ําหนัก 150 กิโลกรัม, เครื่องหมุนด้านบนรับน้ําหนัก 25 กิโลกรัม, สายพานสามารถถอดออก,ผลิตภัณฑ์เล็ก ๆ สามารถวางบนแผ่นเสียงด้านบน, ผลิตภัณฑ์ขนาดใหญ่สามารถวางโดยตรงบนแผ่นหมุนด้านล่างหลังจากการถอดแผ่นหมุนด้านบน, ความเร็วหมุน: 5r/min± 1r/min (แบ่งโดย IPX6K และ IPX9K)

16.ฟังก์ชันการป้องกัน: การป้องกันการรั่วไหล การป้องกันการอ้วน

17ท่อสเปรย์น้ํา: ท่อแรงดันสูง
