| MOQ: | 1 |
| ราคา: | Customized |
| บรรจุภัณฑ์มาตรฐาน: | กล่องพลายเวย์ |
| ระยะเวลาการจัดส่ง: | 30 วัน |
| วิธีการชำระเงิน: | T/T |
| ความสามารถในการจัดหา: | 5 ชุดต่อเดือน |

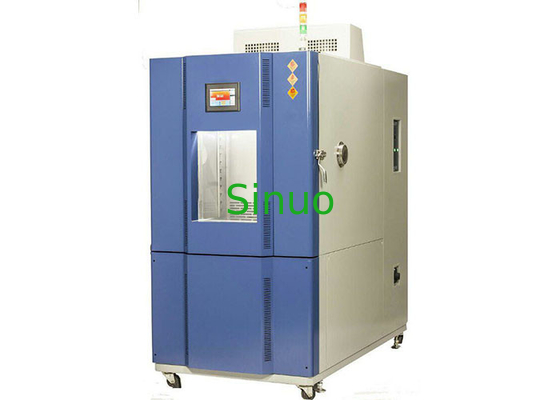

IEC 60068-2-30 -70°Cห้องทดสอบอุณหภูมิและความชื้น SN881-1500L
ภาพรวมสินค้า:
มันสอดคล้องกับมาตรฐาน
IEC60068-2-1:2007 หน่วยทดสอบสิ่งแวดล้อม-ส่วน 2-1: การทดสอบ-การทดสอบ A: เย็น, IDT
IEC60068-2-2:2007 หน่วยทดสอบสิ่งแวดล้อม - ส่วน 2-1: การทดสอบ - การทดสอบ B - ความร้อนแห้ง, IDT
IEC60068-2-78:2012 ∆การทดสอบสิ่งแวดล้อม-ส่วน 2-78: การทดสอบ-ห้องทดสอบ: ความร้อนความชื้น, สภาพคงที่, IDT
IEC60068-2-30:2005 ∆การทดสอบสิ่งแวดล้อม-ส่วน 2-30: การทดสอบ-การทดสอบ Db: ความร้อนความชื้น, วนเวียน (12h+12h cycle), IDT
ห้องทดสอบนี้ใช้ในการทดสอบความเย็น ความร้อน ความชื้นและความแห้งของวัสดุและอุปกรณ์ เช่น อิเล็กทรอนิกส์ ช่างไฟฟ้า เครื่องใช้ไฟฟ้า พลาสติก เป็นต้นเป้าหมายคือการยืนยันผลิตภัณฑ์ความน่าเชื่อถือในการเก็บและการขนส่งภายใต้อุณหภูมิสูงและต่ํา, อุปกรณ์ทดสอบที่จําเป็นที่ต้องการโดยมาตรฐานหลายอย่าง เช่น IEC60335-1 ข้อ 15 เป็นต้น
ปริมาตรเทคนิค:
|
ห้องทดสอบนี้ห้าม: การทดสอบหรือการเก็บตัวอย่างของสารที่สามารถเผาไหม้ได้ ระเบิดได้ และเป็นสารลอย การทดสอบหรือการเก็บตัวอย่างของสารสกัด การทดสอบหรือเก็บตัวอย่างชีววิทยา การทดสอบหรือเก็บตัวอย่างของแหล่งปล่อยไฟฟ้าแม่เหล็กแรง การทดสอบหรือเก็บตัวอย่างของวัสดุรังสี การทดสอบหรือเก็บตัวอย่างของสารพิษสูง การทดสอบหรือการเก็บตัวอย่างที่อาจผลิตวัสดุที่เผาไหม้, ระเบิด, หลั่งไหล, มีพิษสูง, กินทานและรังสีในระหว่างการทดสอบหรือการเก็บ |
|
|
|
1500L |
|
W1000mm × D1500mm × H1000mm |
|
ประมาณ W1500mm×D2020mmxH2150mm |
|
ประมาณ 680KG |
|
|
|
ระยะอุณหภูมิ: -70 °C+180 °C |
|
(20 98)% RH (ดูแผนภูมิอากาศและความชื้นที่สามารถควบคุมได้ ไม่ใช้แรงฝนและความร้อน)
กราฟระยะที่ควบคุมได้ของอุณหภูมิและความชื้น |
|
±0.5°C (อัตราการเปลี่ยนแปลงอุณหภูมิเท่ากับครึ่งหนึ่งของความแตกต่างระหว่างอุณหภูมิสูงสุดที่วัดและอุณหภูมิต่ําสุดที่จุดกลาง) |
|
≤2.5% |
|
≤±2.0°C (ความเท่าเทียมของอุณหภูมิคือค่าเฉลี่ยของความแตกต่างระหว่างอุณหภูมิสูงสุดและต่ําสุดที่วัดในแต่ละการทดสอบ) |
|
≤ ± 3% |
|
0.01 °C |
|
00.1% RH |
|
อัตราเฉลี่ย 2°C/min (ไม่เส้นตรงโดยไม่มีภาระ) |
|
อัตราเฉลี่ย 0.7°C/นาที (ไม่เป็นเส้นตรงโดยไม่มีภาระ) |
|
ไม่มี |
|
ระดับเสียง≤75dB (วัดในห้องกันเสียงที่มีอุณหภูมิแวดล้อม 25 °C และสะท้อนเสียงต่ํา; โดยใช้การชั่งน้ําหนัก A ค่าเฉลี่ย 8 แต้มถูกทดสอบ)จุดทดสอบแต่ละจุดห่างจากแหล่งเสียง 1 เมตร และห่างจากพื้นดิน 1 เมตร) |
|
|
|
1วัสดุผนังภายนอก: พ่นแผ่น A3 2วัสดุผนังภายใน: SUS304# แผ่นสแตนเลส 4วัสดุประกอบด้วยประตู: โพลีอุรีเทนฟองแข็ง 100 มิลลิเมตรทนต่ออุณหภูมิสูง |
|
ความจุหนักของสายทางด้านล่างของห้องทดสอบ: ≤100Kg/m2 (ภาระ) |
|
1 แฟนเซ็นทริฟิวเจอร์แกนยาวจากสแตนเลส: 4 ชุด/90W 2พัดลม, เครื่องทําความร้อน, เครื่องระเหย (ยังเป็นเครื่องลดความชื้น), อุปกรณ์ระบายน้ํา, ประตูปรับความดัน, แผ่นนําอากาศปรับ, เครื่องตรวจวัดอุณหภูมิ |
|
1 หน้าต่าง 400x600x40 มม. 2มือจับที่ติดตั้งเรียบ 3ห่วงประตู: SUS #304 ห่วงนําเข้า 4 หลอดประหยัดพลังงานในกล่อง: หลอดประหยัดพลังงาน LED 5หลุมหมึก: φ50mm 1 ชิ้น |
|
1 ประตูชิ้นเดียวจะเปิดออก โดยมีม้ามอยู่ทางซ้าย และมือจับอยู่ทางขวา (เมื่อมองหน้ากล่อง) 2 อุปกรณ์มีกลไกล็อคประตูความปลอดภัย (ประตูสามารถเปิดได้ในห้องทดสอบ) ประตูมีอุปกรณ์ไฟฟ้าเพื่อป้องกันความร้อนและระยะชมของหน้าต่างการสังเกตกระจกแหนลงประมาณ (W400 × H600mm). อุปกรณ์ทําความร้อนไฟฟ้าเพื่อป้องกันความเข้มแข็งบนกรอบประตู |
|
มีจอแสดงผลขนาด 7 นิ้ว สําหรับการควบคุมอุณหภูมิ (ความชื้น) และการแสดงผล ไฟชี้วัดการทํางาน และปุ่มจุดประกาย |
|
อุปกรณ์ทําความเย็น ตู้น้ําเครื่องปรับอากาศ อุปกรณ์ลดความดัน อุปกรณ์ทําความร้อน |
|
บอร์ดกระจายไฟ พัดลมเย็น เครื่องสลับพลังงานหลัก โทรทรานฟอร์ม รีเล่ระหว่าง รีเล่เวลา รีเล่สภาพแข็ง เครื่องติดต่อแอร์แอลซี เครื่องตัดวงจร |
|
1 เครื่องทําความร้อนไฟฟ้าประเภทปีกทรงท่อความร้อนจากสแตนเลส 2วิธีควบคุมการทําความร้อน: SSR (Solid State Relay) การปรับความกว้างของแรงกระแทกที่ไม่มีการสัมผัส 3พลังงานทําความร้อน: ประมาณ 4KW |
|
|
|
1ระบบเย็นอากาศอากาศอากาศอากาศอากาศอากาศอากาศอากาศ 2 วิธีการเย็น: การเย็นด้วยอากาศ |
|
ระบบความเย็นสองระยะ เครื่องปรับความรุนแรงอเมริกันเอเมอร์สัน ความรุนแรงต่ํา โดยใช้การออกแบบการแลกเปลี่ยนความเย็นและความร้อนถ่านหินเย็น SWEP ประสิทธิภาพสูงสุด [ผลิตในสวีเดน (sus#316) ]มันมีประสิทธิภาพมากกว่าชนิดกลมภายในแบบดั้งเดิม. |
|
1 ใช้อุปกรณ์ปรับระบายถ่านหินเย็นอัตโนมัติ เพื่อลดภาระการทําความร้อนของผลิตภัณฑ์ที่ต้องทดสอบได้อย่างมีประสิทธิภาพ และเทคโนโลยีเยอรมัน / ญี่ปุ่น 2เมื่อเทียบกับการออกแบบแบบดั้งเดิม ความมั่นคงในการควบคุมและการผลิตใหม่ที่สูงขึ้น และมันบรรลุประสิทธิภาพสูงสุดของการประหยัดพลังงานและประหยัดพลังงานมากขึ้น |
|
1 เครื่องปรับความหนาและเครื่องระเหยใช้อุปกรณ์ปีกอลูมิเนียมชนิดสปอยเลอร์คู่ AC&R 2 อุปกรณ์กดใช้อุปกรณ์เสริมทําความเย็น Chiming นําเข้า |
|
ระบบเย็นที่ควบคุมความจุ (หลอดประสาท) |
|
เครื่องแลกเปลี่ยนความร้อนท่อทองแดงทั้งหมด |
|
1 เครื่องควบคุมของระบบควบคุม ปรับสภาพการทํางานของตู้เย็นโดยอัตโนมัติตามสภาพการทดสอบ 2 วาล์วควบคุมความดันการเหยื่อ 3วงจรเย็นอากาศกลับของเครื่องบด 4 ระบบเย็นถูกออกแบบด้วยมาตรการลดการสั่นและเสียงดัง เช่น ท่ออับอัดแรง |
|
Honeywell R404a (ดัชนีการลดระดับโอโซนคือ 0) |
|
|
|
เครื่องควบคุมที่สามารถเขียนโปรแกรมได้ด้วยเครื่อง LCD ที่ใช้สัมผัสสมาธิขนาด 7 นิ้ว |
|
1. หน้าจอสัมผัสสีจริงขนาด 7 นิ้ว 2วิธีการควบคุมสองวิธี: โปรแกรม / ราคาตั้ง 3ประเภทเซ็นเซอร์: 2 ทางเข้า PT100 (ทางเข้าเซ็นเซอร์อิเล็กทรอนิกส์เป็นตัวเลือก) 4. Output mode: voltage pulse (SSR) / control output: 2 ช่องทาง (อุณหภูมิ/ความชื้น) / 2 ช่องทาง 4-20mA analog output/16 ช่องทาง output relay ( passive) 5สัญญาณควบคุม: 8 ช่อง สัญญาณควบคุม IS/8 ช่อง สัญญาณควบคุม T/4 ช่อง สัญญาณควบคุม AL 6สัญญาณเตือน: 16 DI ระเบิดอุปสรรคภายนอก 7ระยะการวัดอุณหภูมิ: -90.00°C -200.00°C, (เลือก -90.00°C -300.00°C) ความผิดพลาด ±0.2°C 8ระยะการวัดความชื้น: 1.0% - 100% RH ความผิดพลาด ± 1% RH 9. อินเตอร์เฟซการสื่อสาร: (RS232 หรือ RS485, ระยะทางการสื่อสารยาวที่สุดคือ 1.2 กม. 10. ประเภทภาษาอินเตอร์เฟส: ภาษาอังกฤษ 11. การผลิตสัญลักษณ์รวมหลายตัว, สัญลักษณ์สามารถถูกนําไปใช้ในการประกอบการทางตรรกะ (NOT, AND, OR, NOR, XOR), เรียกว่าความสามารถในการเขียนโปรแกรม PLC; 12. วิธีควบคุมรีเลที่หลากหลาย: ปารามิเตอร์-> รูปแบบรีเล, รูปแบบรีเล-> ปารามิเตอร์, รูปแบบผสมโลจิก, รูปแบบสัญญาณประกอบ 13การแก้ไขโปรแกรม: สามารถเขียนโปรแกรมได้ 120 กลุ่มของโปรแกรม และแต่ละกลุ่มของโปรแกรมสามารถมีส่วนสูงสุด 100 |
|
ความแม่นยํา: อุณหภูมิ ±0.1°C+1digit, ความชื้น ±1%R.H+1digit ความละเอียด: อุณหภูมิ ±0.01°C, ความชื้น ±0.1%R.H. ความชันของอุณหภูมิ: 0.1 ~ 9.9 สามารถตั้ง มันมีส่วนบนและส่วนล่างของขีดจํากัดการรอคอยและฟังก์ชันเตือน อุณหภูมิและความชื้น สัญญาณการเข้า หลอดแห้งและชื้น PT100x2 9 ชุดการตั้งค่าปารามิเตอร์ควบคุม PID การคํานวณ PID อัตโนมัติ สกรีนแก้ไขอัตโนมัติหลอดแห้งและเปียก |
|
1PID ปริมาณความอิ่มแบบต่ออินทิกรัล 2BTC วิธีควบคุมอุณหภูมิที่สมดุล + DCC การควบคุมความจุในการเย็นแบบฉลาด + DEC การควบคุมไฟฟ้าแบบฉลาด (อุปกรณ์ทดสอบอุณหภูมิ) 3BTHC วิธีควบคุมอุณหภูมิและความชื้นที่สมดุล + DCC การควบคุมความจุในการเย็นที่ฉลาด + DEC การควบคุมไฟฟ้าที่ฉลาด (อุปกรณ์ทดสอบอุณหภูมิและความชื้น) |
|
มันใช้สไตล์การสนทนาบนหน้าจอ ไม่มีการใส่คีย์ที่จําเป็น และตัวเลือกสามารถสัมผัสได้โดยตรงบนหน้าจอ ค่าตั้งอุณหภูมิ (SV) และค่าจริง (PV) แสดงโดยตรง มันสามารถแสดงจํานวนโปรแกรมที่กําลังดําเนินการ ขั้นตอนเวลาที่เหลือ และจํานวนวงจร ปฏิบัติการที่สะสมเวลาฟังก์ชัน ค่าตั้งค่าอุณหภูมิโปรแกรมแสดงในเส้นโค้งกราฟิก โดยมีฟังก์ชันการแสดงการดําเนินการของเส้นโค้งโปรแกรมในเวลาจริง มันมีหน้าจอแก้ไขโปรแกรมแยก และสามารถใส่อุณหภูมิ ความชื้น และเวลาได้อย่างน้อย 5 ช่วงบนแต่ละหน้า หน้าจอเตือนความผิดพลาดถูกแสดง ไฟหลังจอสามารถปรับได้ ฟังก์ชันการป้องกันจอแสดงภาพสามารถตั้งค่าเป็นไทเมอร์, TIMER หรือปิดด้วยมือ |
|
กลุ่มโปรแกรมที่ใช้ได้: สูงสุด 120 PATTEN ความจดจําที่ใช้ได้: 12000 SEGMENT ทั้งหมด การดําเนินการครั้งต่อครั้งของคําสั่ง: คําสั่งแต่ละคําสั่งสามารถดําเนินการได้สูงสุด 3200 ครั้ง โปรแกรมนี้ถูกสร้างขึ้นในรูปแบบการพูดคุย โดยมีฟังก์ชัน เช่น การแก้ไข การเคลียร์ และการใส่ การตั้งค่าเวลา 0~99 ชั่วโมง59 นาที เครื่องควบคุมเวลาที่สามารถเขียนโปรแกรมได้ x2 set มันมีความทรงจําโปรแกรมปิดไฟ และเริ่มต้นและดําเนินการโปรแกรมอีกครั้งโดยอัตโนมัติหลังจากการฟื้นฟูพลังงาน พร้อมอินเตอร์เฟซการสื่อสาร RS-485 หรือ RS-232 กราฟฟิกโค้งสามารถแสดงในเวลาจริงเมื่อโปรแกรมถูกดําเนินการ มันมีฟังก์ชันในการปรับความจุในการแข็งโดยอัตโนมัติ มันมีโปรแกรมการเริ่มต้นและปิดฟังก์ชัน พร้อมฟังก์ชันการปรับวันที่และเวลา ปุ่มและจอล็อค (LOCK) |
|
|
|
1. ป้องกันการอุ่นเกินของเครื่องบด 2. ป้องกันการกระชับอากาศ 3. ป้องกันความดันสูงและต่ําของเครื่องบด |
|
1ปรับความร้อน 2จํากัดการป้องกันอุณหภูมิสูงเกินของช่องแอร์ 3. ป้องกันอากาศร้อนเกินของเครื่องพัดลม |
|
1การป้องกันการรั่ว 2.ท่อทําความร้อน ไม่มีการป้องกันการแห้งด้วยอากาศ 3.การป้องกันความอ้วนและวงจรสั้น 4การป้องกันการตัดไฟฟ้า 5การป้องกันระดับน้ําต่ํา |
|
สภาพต่อไปนี้ถูกรับประกันโดยผู้ใช้ |
|
1ดินมันเรียบ และอากาศดี
A:≥40cm B:≥150cm C:≥100cm D:≥60cm E:≥40com |
|
1. อุณหภูมิ: 5 °C 35 °C 2ความชื้นสัมพันธ์: ≤85% 3ความดันอากาศ: 86kPa 106kPa |
| 10.3. สภาพการจําหน่ายพลังงาน | ความต้องการไฟฟ้า: 1. สายเคเบิล 5 หลัก (สามเฟส 4 สาย + สายป้องกันพื้น) ขนาดประมาณ 4 เมตร 2ระยะความดัน: สามเฟส AC 380V 3ระยะความถี่ที่อนุญาต: (50 ± 0.5) Hz 4ความต้านทานพื้นดินที่ป้องกันคือน้อยกว่า 4Ω 5ผู้ใช้ต้องตั้งค่าอุปกรณ์ด้วยเครื่องตัดวงจร (63A) ของความจุที่ตรงกันที่สถานที่ติดตั้ง และเครื่องเปลี่ยนนี้ต้องใช้โดยอิสระ |
| 10.4. กระแสไฟฟ้าสูงสุด การใช้พลังงานสูงสุด |
Imax≤32A Pmax≤13KW |
| 10.5อื่นๆ | การเปิดประตูห้องทดสอบระหว่างการทดสอบจะทําให้อุณหภูมิและความชื้นในห้องเกิดอาการเปลี่ยนแปลงถ้าประตูเปิดหลายครั้ง หรือเปิดนาน หรือตัวอย่างทดสอบปล่อยความชื้นระหว่างการทดสอบ, เครื่องแลกเปลี่ยนความร้อน ระบบเย็นอาจแข็งและไม่ทํางาน |
| ไม่: | ชื่อ | ยี่ห้อ | คําสังเกต |
| 1 | เครื่องควบคุม | ซินูโอ | |
| 2 | เครื่องตรวจจับความชื้น | การปิด | PT100 ความแม่นยําระดับ A |
| 3 | เครื่องตรวจจับอุณหภูมิ | การปิด | PT100 ความแม่นยําระดับ A |
| 4 | พลังงานไฟฟ้า | ปรับแต่ง | 24V |
| 5 | ป้องกันอุณหภูมิ | ปรับแต่ง | RT ~ 300°C |
| 6 | เครื่องตัด | ชินท์ | NXB-63 |
| 7 | เครื่องติดต่อ | ชินท์ | NXC-09 NXC-18 |
| 8 | ระบบสลับเวลา | CKCHACL | H3Y |
| 9 | รีเลย์ | ชินท์ | NXJ/4Z |
| 10 | ปุ่ม | ชวนยิน | |
| 11 | SSR | MGR | 40A |
| 12 | เครื่องป้องกันการสูญเสียระยะ | ชินท์ | XJ3-G |
| 14 | สายไฟฟ้า | จูเจียง | |
| 15 | เครื่องบด | เอเมอร์สัน | กลมเลื่อนเสียงต่ํา ประเภท 4 HP |
| 16 | กระจก | สามชั้น | มีฟังก์ชันทําความร้อน |
| 17 | รีเลีความดัน | เฟนเชง | PE300E |
| 18 | เครื่องแห้งกรอง | ผลิตในเดนมาร์ก | 083S |
| 19 | หลอดประสาท | ET0MA | |
| 20 | วาล์วแบบเดียว | ดานฟอส | |
| 21 | สารเย็น | ฮันนี่เวลล์ | R404A สารเย็นที่เป็นมิตรต่อสิ่งแวดล้อม |
| 22 | วาล์วไฟฟ้าแม่เหล็ก | ฮองเซน | 163/8 |
| 23 | เครื่องระเหย | คีเวียลี่ | |
| 24 | คอนเดนเซอร์ | GM | 6.5P |
| 25 | เครื่องแลกเปลี่ยนความร้อนแผ่น | ดานฟอส | 6 P |
| 26 | วาล์วขยาย | ดานฟอส | เลขที่ 3 |
| 27 | สายทําความร้อน | ปรับแต่ง | 8KW |
| 28 | มอเตอร์ | ยิเชง | 90W |
| 29 | กองเสื้อ | ปรับแต่ง | ผสมพอลิอุเรธานความหนา 100MM |
