รายละเอียดสินค้า:
การชำระเงิน:
|
ควบคุม: | PLC + หน้าจอสัมผัส | มาตรฐานประยุกต์: | IEC60529 |
---|---|---|---|
ขนาดภายใน: | กว้าง 1,000 มม. * ลึก 1,000 มม. * สูง 1,000 มม | รหัสไอพี: | IPX3 IPX4 IPX5 IPX6 |
ระยะเวลาการรับประกัน: | หนึ่งปี | วัสดุภายในห้อง: | สแตนเลส |
การหมุนจานเสียง: | 1 -5r/นาที | หน้าต่างสังเกตการณ์: | กระจกนิรภัยใส |
แสงสูง: | IPX3 อุปกรณ์ทดสอบกันน้ําครบวงจร,อุปกรณ์ทดสอบกันน้ํา PLC,อุปกรณ์ทดสอบการเข้าของน้ํา IEC60529 |

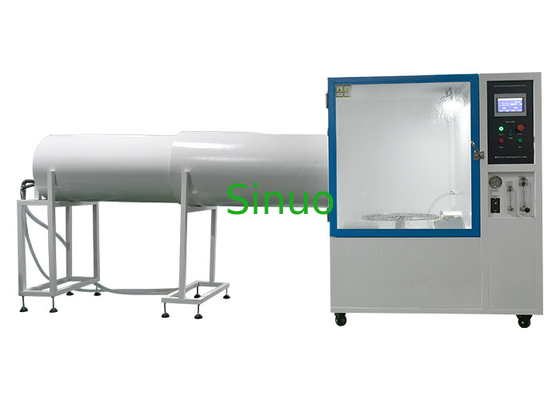

IEC60529 IPX3~6 อุปกรณ์ทดสอบกันน้ําครบวงจร พร้อม PLC+touch screen
ภาพรวม:
สถานการณ์การใช้งาน: ความเสียหายของผลิตภัณฑ์และวัสดุที่เกิดจากน้ําธรรมชาติ (ฝน น้ําทะเล น้ําแม่น้ํา เป็นต้น) ส่งผลให้เกิดการสูญเสียทางเศรษฐกิจที่ไม่สามารถคํานวณได้ทุกปีความเสียหายที่เกิดโดยเฉพาะอย่างยิ่งรวมถึงการกัดกรอง, การเปลี่ยนสี, การปรับปรุง, การสูญเสียความแข็งแรง, การบวม, โมล์ม, ฯลฯการทดสอบน้ําของการป้องกันห้องสําหรับผลิตภัณฑ์หรือวัสดุเฉพาะเจาะจง เป็นกระบวนการที่จําเป็นและสําคัญ.
พื้นที่ใช้งานทั่วไป: ไฟฟ้าภายนอก เครื่องใช้ในครัวเรือน ชิ้นส่วนรถยนต์ และผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์อื่น ๆ
ฟังก์ชันของอุปกรณ์: ฟังก์ชันหลักของอุปกรณ์คือการทดสอบคุณสมบัติทางกายภาพและคุณสมบัติอื่น ๆ ที่เกี่ยวข้องของผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์, หลอดไฟ, ตู้ไฟฟ้าส่วนประกอบไฟฟ้า, รถยนต์, มอเตอร์ไซค์และชิ้นส่วนของพวกเขาในสภาพภูมิอากาศจําลองเพื่ออํานวยความสะดวกในการออกแบบสินค้า, การปรับปรุง, การตรวจสอบและการตรวจสอบโรงงาน
มาตรฐาน: IEC60529:1989 +A1:1999 +A2:2013
ปริมาตรเทคนิค:
ปริมาตรเทคนิค |
ปริมาตรพื้นฐาน | |
ขนาดห้องภายใน | L1000*W1000*H1000 มิลลิเมตร | |
ขนาดห้องภายนอก | L1480*W3800*H1800 มม. | |
กว้างของเครื่องหมุน | ¢ 400 มม. | |
หน่วยรับน้ําหนักสูงสุดของหมุน | 30 กิโลกรัม | |
ความเร็วของเครื่องหมุน | 1 -5r/min (ปรับได้) | |
วิธีการหมุนเครื่องหมุน | ตลอดเวลาบวก / บวกและลบสลับ | |
วิธีการปรับการไหล | ปรับการไหลผ่านด้วยมือ ด้วยเครื่องวัดการไหลผ่านที่ปรับได้ | |
เวลาทดสอบ | 0-999 นาที | |
รวมของไรท์ | 350 กิโลกรัม | |
IPX34 ปริมาตรของกระบอกฉีด | ||
ปริมาตรของกระสุนฉีด | กว้างภายนอก: Ф102mm, กว้างกลม: SФ75.5mm, 1 หลุมในศูนย์กลาง, 2 แหวนภายใน 12 หลุม, ระยะ 30 °, 4 แหวนภายนอก 24 หลุม, ระยะ 15 °, รวม 121 ฟ0.5mm หลุม, วัสดุทองแดง. | |
การไหลของน้ํา | 10L/min±5%, เครื่องวัดระบายน้ําสามารถปรับผ่านเครื่องวัดหมุน, เครื่องวัดระบายน้ําอิเล็กทรอนิกส์เป็นตัวเลือก | |
ความดัน | 50-150Kpa ระยะวัดเครื่องวัดแรงดัน: 0-0.25Mpa | |
หน่วยเคลื่อนไหว | ผลิตจากอะลูมิเนียม สามารถถอดได้ | |
ระยะระบาย | 2.5M (จมูกห่างจากศูนย์กลางของเครื่องเล่น) | |
วิธีการติดตั้งกระปุก | เครื่องปรับเครื่องจักรกล | |
IPX56 ปริมาตรของเจ็ทโซล | ||
IPX5 ช่องเปิดกระสุนกระสุน | 6.3mm | |
IPX6 ช่องเปิดกระสุนกระสุน | 12.5 มม. | |
IPX5 การไหลของเจ็ต | 12.5±0625 | |
IPX6 กระแสเจ็ต | 100±5L/นาที | |
ความดันน้ํา (Mpa) | ปรับตามการไหลของน้ําที่กําหนด | |
ระยะบิน | 2.5M (จมูกห่างจากศูนย์กลางของเครื่องเล่น) | |
วิธีการติดตั้งกระปุก | เครื่องปรับเครื่องจักรกล | |
ปริมาตรไฟฟ้า | ||
พลังงานไฟฟ้าสําหรับอุปกรณ์ | 380V, 50Hz | |
พลังงานอุปกรณ์ | 3.0KW | |
ฟังก์ชันป้องกันความปลอดภัย | ป้องกันการรั่วไหล ป้องกันการขาดน้ํา ป้องกันการตัดสั้น | |
เงื่อนไขการใช้ | สภาพต่อไปนี้ได้รับการรับประกันจากผู้ใช้และการเชื่อมต่อที่ตรงกัน | |
การใช้พื้นที่ |
พื้นมันเรียบ มีระบายน้ําเรียบ และพื้นและผนังมันกันน้ํา ความจุของพื้นไม่ต่ํากว่า 200 kg/ตารางเมตร ระบบอากาศที่ดี ไม่มีการสั่นแรงรอบอุปกรณ์ ไม่มีสนามไฟฟ้าแม่เหล็กแรงรอบอุปกรณ์ ไม่มีสารเรื้อรัง, ระเบิด, และฝุ่นรอบเครื่องมือ สถานที่ที่เหมาะสมสําหรับการใช้งานและการบํารุงรักษารอบอุปกรณ์ ด้านหลัง ด้านซ้ายและขวา ด้านบนของอุปกรณ์: 800 mm ด้านหน้าของอุปกรณ์: 1400 mm: 1400 mm |
|
สภาพแวดล้อม |
อุณหภูมิ:5°C-35°C ความชื้นสัมพันธ์: ≤85% ความดันอากาศ: 86kPa106kPa |
|
โวลเตชั่น ความถี่ |
AC380V±10%; 50Hz±10%; สายสามเฟสสี่สาย + สายป้องกันการกดดิน | |
พลัง |
3.0kW | |
การป้องกันความต้านทานการก่อดิน |
ความต้านทานการก่อดินของสายการก่อดินป้องกันน้อยกว่า 4Ω | |
สลับพลังงาน |
1ผู้ใช้จะต้องตั้งค่าอุปกรณ์ด้วยสวิตช์อากาศป้องกันการรั่วที่เหมาะสมในสถานที่ติดตั้ง และสวิตช์ต้องใช้เป็นอิสระสําหรับอุปกรณ์ 2การใช้สวิทช์มีดหรือซ็อตไฟฟ้าถูกห้ามอย่างเข้มงวด 3สวิทช์อากาศป้องกันการรั่วไม่ควรอยู่ห่างจากอุปกรณ์มากกว่า 2 เมตร |
|
แหล่งน้ํา |
1จํากัดให้ผู้ใช้ตั้งแหล่งน้ําสําหรับอุปกรณ์ที่สถานที่ติดตั้ง โดยความดันน้ําไม่ต่ํากว่า 0.2Mpa และติดตั้งตู้ดิบ 4 จุด 2.ตําแหน่งปุ่มไม่เกิน 2 เมตรจากอุปกรณ์ |
ลักษณะของอุปกรณ์:
1. เหมาะสําหรับผลิตภัณฑ์ IPX4 และ IPX5 (จริงสามารถบรรลุ IPX3, IPX4, IPX5, IPX6) การทดสอบระดับกันน้ํา
2. เปลือกทําจากเหล็กระดับสูงในประเทศ, พ่นผิวสีเบ้ก, สวยและทนทาน
3. แผ่นภายในและแผ่นหมุนถูกทําจาก SUS304 # แผ่นเหล็กไร้ขัดสน, เพื่อให้แน่ใจว่าการใช้งานระยะยาวของสนิม
4ประตูมีหน้าต่างการสังเกตที่โปร่งใส (วัสดุกระจกหมัก) ห้องมีแสง LED ทําให้ผู้ใช้งานสามารถสังเกตสถานการณ์การทดสอบภายในได้ง่าย
5. IPX34: การปรับแต่งของช่องฉีดตาม IEC60529 รูป 5 (ตามภาพด้านล่าง)
6.IPX56: ปริมาตรการกระจายน้ําตามรายละเอียดของ IEC60529 ภาพที่ 6 (ตามแสดงด้านล่าง)
7การขับเคลื่อนดิสก์หมุน: ใช้มอเตอร์ขั้นตอนคุณภาพสูง สามารถควบคุมการหมุนไปข้างหน้าและด้านหลังโดยอัตโนมัติเหมาะสําหรับการทดสอบการเปิดตัวตัวอย่างและป้องกันการติดต่อเคเบิล).
8. เวลาทดสอบสามารถตั้งค่าได้บนจอสัมผัส ระยะการตั้งค่าคือ 0-999 นาที (ปรับได้)
9. ระบบควบคุมหลักใช้จอสัมผัส 7 นิ้ว + PLC. ส่วนประกอบไฟฟ้าใช้ Omron และแบรนด์ที่นําเข้าอื่น ๆ. กระบวนการสายไฟตรงกับความต้องการของมาตรฐานแห่งชาติการวางแผนที่เหมาะสมของบอร์ดไฟฟ้า, ไฟไฟแข็งแรง, การตราที่ชัดเจน.
