IEC60529 IPX3~6 หัวฉีดสเปรย์คุณภาพสูงและระบบทดสอบหัวฉีดท่อ

IEC60529 IPX3~6 หัวฉีดสเปรย์คุณภาพสูงและระบบทดสอบหัวฉีดท่อ

MOQ: 1
ราคา: Customized
บรรจุภัณฑ์มาตรฐาน: กรณีไม้อัด
ระยะเวลาการจัดส่ง: 30 วัน
วิธีการชำระเงิน: ที/ที
ความสามารถในการจัดหา: 10 ชุดต่อเดือน
ข้อมูลรายละเอียด
สถานที่กำเนิด
จีน
ชื่อแบรนด์
Sinuo
ได้รับการรับรอง
Calibration Certificate (Cost Additional)
หมายเลขรุ่น
SN448
ความดัน:
50~150Kpa ช่วงการวัดเกจวัดแรงดัน: 0~0.25Mpa
พารามิเตอร์ของหัวฉีดท่อ:
IPX5: Ф6.3mm; IPX5: Ф6.3มม.; IPX6: Ф12.5mm IPX6: Ф12.5มม
อัตราการจัดส่ง:
IPX5: 12.5±0.625 ลิตร/นาที IPX6: 100±5 ลิตร/นาที
จานเสียง:
เส้นผ่านศูนย์กลาง: Φ600มม., ความเร็วในการหมุน: 1r/min, ความจุแบริ่ง: ≤50kgs
ระยะเวลาการทดสอบ:
0.01S~99.9 นาที สามารถตั้งค่าล่วงหน้าได้
ระดับความดัน:
0 ~ 0.25MPa สามารถแสดงได้
เน้น:

ระบบทดสอบหัวฉีดท่อสเปรย์

,

ระบบทดสอบหัวฉีดท่อ IPX3

,

ระบบทดสอบหัวฉีดท่อ IEC60529

คําอธิบายสินค้า



IEC60529 คุณภาพสูง IPX3 ~ 6 หัวฉีดสเปรย์และระบบทดสอบหัวฉีดท่อ



ข้อมูลผลิตภัณฑ์:


ระบบการทดสอบใช้เพื่อตรวจสอบประสิทธิภาพการป้องกันของตู้สำหรับผลิตภัณฑ์อิเล็กทรอนิกส์และเครื่องใช้ไฟฟ้า รถยนต์ ชิ้นส่วนรถจักรยานยนต์ เครื่องใช้ในครัวเรือน ซีล และโคมไฟใต้น้ำที่ฉีดน้ำที่ระดับ IPX3, IPX4, IPX5 และ IPX6

อุปกรณ์ทดสอบน้ำเข้าระดับ IPX4, IPX5 และ IPX6 นี้ช่วยให้มั่นใจได้ว่าความเร็วสเปรย์น้ำถึงค่ามาตรฐานที่ต้องการโดยการควบคุมการไหลของน้ำ โดยพ่นกรอบหุ้มจากทุกทิศทางที่เป็นไปได้ด้วยกระแสน้ำจากหัวฉีดทดสอบมาตรฐานตามที่แสดงใน IEC 60529 รูปที่ 5 และ 6 ระบบการทดสอบใช้เพื่อตรวจสอบประสิทธิภาพการป้องกันของตัวเครื่องสำหรับผลิตภัณฑ์อิเล็กทรอนิกส์และเครื่องใช้ไฟฟ้า รถยนต์ ชิ้นส่วนรถจักรยานยนต์ เครื่องใช้ในครัวเรือน ซีล และโคมไฟใต้น้ำที่ฉีดน้ำที่ระดับ IPX3, IPX4, IPX5 และ IPX6

อุปกรณ์ทดสอบน้ำเข้าระดับ IPX4, IPX5 และ IPX6 นี้ช่วยให้มั่นใจได้ว่าความเร็วสเปรย์น้ำถึงค่ามาตรฐานที่ต้องการโดยการควบคุมการไหลของน้ำ โดยพ่นกรอบหุ้มจากทุกทิศทางที่เป็นไปได้ด้วยกระแสน้ำจากหัวฉีดทดสอบมาตรฐานตามที่แสดงใน IEC 60529 รูปที่ 5 และ 6

IEC60529 IPX3~6 หัวฉีดสเปรย์คุณภาพสูงและระบบทดสอบหัวฉีดท่อ 0

IEC60529 IPX3~6 หัวฉีดสเปรย์คุณภาพสูงและระบบทดสอบหัวฉีดท่อ 1





เป็นไปตามมาตรฐาน:



IEC 60529-2013 “ระดับการป้องกันโดยกรอบหุ้ม (รหัส IP)” IPX3, IPX4, IPX5 และ IPX6



โครงสร้าง:

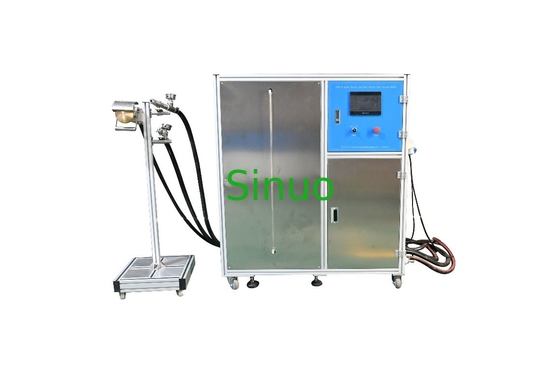

อุปกรณ์ทดสอบทั้งหมดประกอบด้วยหัวฉีดสเปรย์ IPX3, IPX4 หนึ่งชุด, หัวฉีดน้ำหนึ่งชุด, ตู้ควบคุมไฟฟ้าที่รวมอยู่ในถังเก็บน้ำ, ส่วนรองรับหัวฉีด และแท่นหมุนวางตัวอย่างไว้บนแท่นหมุน โดยหมุนด้วยมอเตอร์ที่ความเร็วรอบ 1 รอบ/นาที เพื่อให้เปลือกหุ้มถูกพ่นจากทุกทิศทางที่เป็นไปได้ด้วยกระแสน้ำจากหัวฉีดทดสอบมาตรฐานส่วนควบคุมไฟฟ้าและถังเก็บน้ำถูกรวมเข้าด้วยกันระบบทั้งหมดนี้ใช้โครงสร้างแบบเปิด



พารามิเตอร์ทางเทคนิค:



IPX3/4

พารามิเตอร์ของหัวฉีดสเปรย์

เส้นผ่านศูนย์กลางภายนอก: Ф102มม. เส้นผ่านศูนย์กลางทรงกลม: SФ75.5มม. 1 รูตรงกลาง 2 วงใน 12 รูที่ระยะพิทช์ 30° วงนอก 4 วง 24 รูที่ระยะพิทช์ 15° รวม 121 รูของ Ф0.5 มม. ทำจาก ทองเหลือง.

IEC60529 IPX3~6 หัวฉีดสเปรย์คุณภาพสูงและระบบทดสอบหัวฉีดท่อ 2

การไหลของน้ำ

10L/min±5% เครื่องวัดการไหลสามารถปรับได้ผ่าน rotameter เครื่องวัดการไหลแบบอิเล็กทรอนิกส์เป็นตัวเลือก

ความดัน

50~150Kpa ช่วงการวัดเกจวัดความดัน: 0~0.25Mpa

โล่เคลื่อนที่

ทำจากอลูมิเนียมสามารถถอดออกได้

ทิศทางสเปรย์น้ำ

สามารถปรับมุมการพ่นน้ำได้

IPX5/6

พารามิเตอร์ของหัวฉีดท่อ

IPX5: Ф6.3มม.;IPX6: Ф12.5มม

IEC60529 IPX3~6 หัวฉีดสเปรย์คุณภาพสูงและระบบทดสอบหัวฉีดท่อ 3

อัตราการจัดส่ง

IPX5: 12.5±0.625ลิตร/นาที

IPX6: 100±5 ลิตร/นาที

ระยะห่างจากหัวฉีดถึงพื้นผิวตู้

2.8 ม. ((ระยะห่างจากหัวฉีดถึงพื้นผิวตรงกลางของเครื่องเล่นแผ่นเสียง มาตรฐานต้องใช้ 2.5-3 ม.)

ทิศทางน้ำเจ็ท

สามารถปรับมุมการฉีดน้ำได้

ทั่วไป

การควบคุมและการดำเนินงาน

PLC และระบบควบคุมอัจฉริยะหน้าจอสัมผัส

วิธีแก้ไขหัวฉีด

หัวสเปรย์และหัวฉีดสายยางได้รับการแก้ไขบนส่วนรองรับ

ระดับความดัน

0~0.25MPa สามารถแสดงผลได้

ระยะเวลาการทดสอบ

0.01S~99.9 นาที สามารถตั้งค่าล่วงหน้าได้

เครื่องเล่นแผ่นเสียง

เส้นผ่านศูนย์กลาง: Φ600มม. ความเร็วในการหมุน: 1r/min ความจุแบริ่ง: ≤50kgs

ถังเก็บน้ำ

เครื่องทดสอบนี้ใช้โครงสร้างแบบเปิด น้ำทดสอบไม่ได้รีไซเคิลเครื่องทดสอบมีถังเก็บน้ำสแตนเลสขนาดประมาณ 500 ลิตรถังเก็บน้ำมีวาล์วลูกลอยระดับน้ำเพื่อควบคุมช่องเติมน้ำโดยอัตโนมัติ และมีการตรวจจับสัญญาณเตือนระดับน้ำสูงและต่ำ เพื่อป้องกันไม่ให้ปั๊มเสียหายเนื่องจากน้ำแห้งอย่างมีประสิทธิภาพถังเก็บน้ำและส่วนควบคุมไฟฟ้าถูกรวมเข้าด้วยกัน

การป้องกันความปลอดภัย

การป้องกันลำดับเฟส, การป้องกันการรั่วไหล, การป้องกันการขาดแคลนน้ำ, การป้องกันที่ผิดปกติ

พาวเวอร์ซัพพลาย

ไฟฟ้ากระแสสลับ380V,50Hz,4KW



IEC60529 IPX3~6 หัวฉีดสเปรย์คุณภาพสูงและระบบทดสอบหัวฉีดท่อ 4IEC60529 IPX3~6 หัวฉีดสเปรย์คุณภาพสูงและระบบทดสอบหัวฉีดท่อ 5
