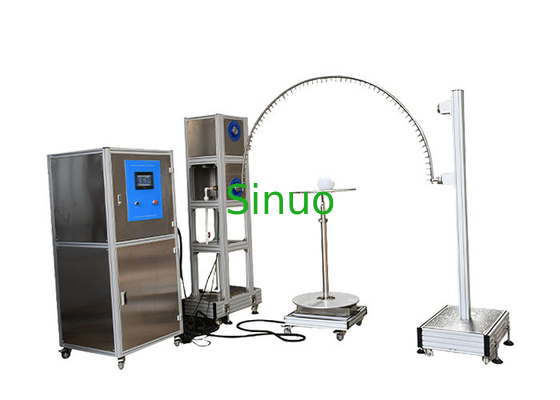

IEC60529 2013 IPX3~4 ระบบทดสอบหลอดสั่น

เลขที่

รายการ

พารามิเตอร์

1

น้ำประปา

อัตราการไหลของน้ำ＞10L/min±5% น้ำสะอาดไม่รวม
อุปกรณ์นี้มีหน่วยกรองน้ำสะอาด

2

ขนาดของท่อสั่น

มาพร้อมกับท่อสั่น R200mm, R400mm, R600mm, R800mm, R1000mm, R1200mm, R1400mm, R1600mm ทำจากสแตนเลส

3

รูเข็ม

Φ0.4mm

4

รวมมุมของสองรู

IPX3:120°;IPX4:180°

5

มุมแกว่งของท่อสั่น

สูงสุดสามารถตั้งค่าล่วงหน้าได้ ±175°
(หมายเหตุ: มาตรฐานต้องการ IPX3:120°; IPX4:360° แต่เนื่องจากมีแท่นหมุนอยู่ใต้ท่อสั่นระหว่างการทดสอบ ดังนั้นจึงไม่สามารถทำได้ 360° ในระหว่างการทดสอบจริง หากไม่มีแท่นหมุน ก็สามารถทำได้ 360°)

6

ความเร็วฝนตก

IPX3:4 วินาที/ครั้ง (2×120°);
IPX4:12 วินาที/ครั้ง (2×360°);

7

การไหลของน้ำ

สามารถตั้งค่าตามขนาดของการสั่นและจำนวนรูสลัก (0.07 L/minX ต่อรู)

8

เวลาทดสอบ

สามารถตั้งค่าล่วงหน้าได้ 1-99999S

9

ระดับความดัน

0~0.25MPa

10

จานเสียง

เส้นผ่านศูนย์กลาง: Φ600มม., ความเร็วในการหมุน: 1r/min, ความจุแบริ่ง: ≤50kgs

11

ข้อกำหนดของไซต์

ห้องทดสอบการกันน้ำ IP โดยเฉพาะ พื้นควรเรียบและมีไฟส่องสว่าง
10A สวิตช์กันน้ำรั่ว (หรือเต้ารับ) ใช้สำหรับอุปกรณ์มีฟังก์ชั่นการไหลเข้าและการระบายน้ำที่ดี
การติดตั้งภาคพื้นดิน

12

ควบคุมไฟฟ้า

PLC และหน้าจอสัมผัส

13

แหล่งจ่ายไฟสำหรับอุปกรณ์นี้

ไฟฟ้ากระแสสลับ 380V, 50Hz, 4KW
