| MOQ: | 1 |
| ราคา: | Customized |
| บรรจุภัณฑ์มาตรฐาน: | กรณีไม้อัด |
| ระยะเวลาการจัดส่ง: | 30 วัน |
| วิธีการชำระเงิน: | ที/ที |
| ความสามารถในการจัดหา: | 10 ชุดต่อเดือน |

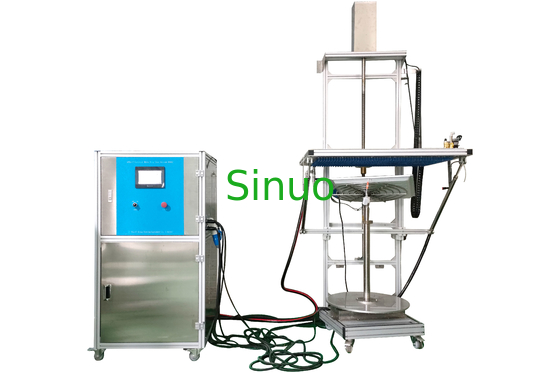

IEC60529 IPX1~2 ระบบทดสอบหยดฝนแนวตั้งเพื่อตรวจสอบหยดน้ำ
ข้อมูลผลิตภัณฑ์สำหรับIPX1 IIPX1~2 ระบบทดสอบหยดฝนแนวตั้ง: :
อุปกรณ์ทดสอบนี้มีไว้เพื่อตรวจสอบการป้องกันหยดน้ำที่ตกลงในแนวตั้งได้รับการออกแบบและผลิตตามข้อกำหนดมาตรฐานของ IEC60529 IPX1 และ IPX2, IEC60335-1 ข้อ 15.etc
การขึ้นและลงของกล่องหยดจะถูกควบคุมโดยมอเตอร์ตู้ควบคุมไฟฟ้ามี PLC และหน้าจอสัมผัส
1. แผ่นกรองสเตนเลสละเอียดเพื่อการกรองสิ่งสกปรก
2. ใช้อากาศอัด (ผู้ใช้ควรเตรียมอากาศอัด) เพื่อเป่าน้ำในเข็มเพื่อป้องกันสารที่ทำปฏิกิริยากับน้ำและเข็มปิดกั้นบรรยากาศ
3. หัวฉีดเข็มทางการแพทย์ทั่วไปสแตนเลส ซื้อง่าย ไม่เป็นสนิมง่าย
4. หัวฉีดเข็มและที่นั่งหัวฉีดเข็มโดยใช้การเชื่อมต่อแบบเรียวสามารถเปลี่ยนได้อย่างง่ายดายโดยไม่ต้องใช้เครื่องมือ สามารถเปลี่ยนความเสียหายต่อหัวฉีดแต่ละรายได้อย่างรวดเร็วได้อย่างง่ายดาย
พารามิเตอร์ทางเทคนิค:
|
รายการ |
ข้อมูลจำเพาะ |
|
แหล่งจ่ายไฟของอุปกรณ์นี้ |
สามเฟส AC380V, 50Hz, 4KW |
|
แหล่งจ่ายไฟสำหรับตัวอย่างทดสอบ |
เฟสเดียว AC220V, 16A |
|
เซนเซอร์วัดอัตราการไหล LWGYD-4 |
ช่วงการไหล: 0.667-4.167 ลิตร/นาที, เอาต์พุตพัลส์ |
|
ปั้มน้ำขนาดเล็ก |
ยี่ห้อ: ทิศใต้ หมายเลขรุ่น: CHL2-40, 380VAC, 50Hz, 0.55kw ระดับการป้องกัน: IP55 ระดับฉนวน: F |
|
ช่วงทดสอบการกันน้ำ |
การทดสอบ IPX1, การทดสอบ IPX2, กำหนดเอง IPX1/IPX2 |
|
IPX1-IPX2 |
พื้นที่หยด: 1,000 * 1,000 มม |
|
เส้นผ่านศูนย์กลางรูหยด: 0.4 มม |
|
|
ระยะห่างระหว่างแต่ละรูเพื่อนบ้านสองรู: 20 มม |
|
|
ทดสอบการไหล: 1 ~ 1.5 มม. / นาที (IPX1), 3 ~ 3.5 มม. / นาที (IPX2) |
|
|
เวลาทดสอบ |
ตั้งตามมาตรฐานการทดสอบ (ช่วง 1-9999 วินาที) มีหน่วยเป็น: วินาที |
|
ความสูงของหยดน้ำ |
200 มม. (ควบคุมอัตโนมัติโดยอุปกรณ์ทดสอบ) |
|
การระบายน้ำ |
เทน้ำออกจากถังโดยอัตโนมัติหลังจากการทดสอบเสร็จสิ้น ควรเชื่อมต่อกับแหล่งอากาศ (ผู้ใช้ควรเตรียมแหล่งอากาศอัด 0.6MPa) |
|
วัสดุตัวเครื่อง |
อลูมิเนียมอัลลอยด์อุตสาหกรรม |
|
วิธีการติดตั้ง |
ติดผนัง |
|
เครื่องเล่นแผ่นเสียง |
สามารถตั้งค่าได้ 1-5r/min |
|
ควบคุม |
PLC และหน้าจอสัมผัสขนาด 7 นิ้ว |
การแก้ไขปัญหา:
|
เลขที่.: |
ปรากฏการณ์ความล้มเหลว |
สาเหตุของปัญหา |
การรักษา |
|
1 |
เปิดสวิตช์เปิดปิดแล้วหน้าจอสัมผัสไม่สว่างขึ้น |
แหล่งจ่ายไฟภายนอกล้มเหลว |
เชื่อมต่อแหล่งจ่ายไฟภายนอกอีกครั้ง |
|
อุปกรณ์ MCB ถูกตัดการเชื่อมต่อ |
เปิดอุปกรณ์ MCB |
||
|
2 |
ไม่มีการดำเนินการใด ๆ เมื่อกดปุ่มสตาร์ท |
เวลาดำเนินการไม่ชัดเจน |
กดนับล้าง |
|
สวิตช์หยุดฉุกเฉินไม่ได้ถูกรีเซ็ต |
รีเซ็ตสวิตช์หยุดฉุกเฉิน |
||
|
สัญญาณเตือนอินเวอร์เตอร์ |
รีสตาร์ทหลังจากปิดเครื่อง |
||
|
3 |
มีน้ำจากเข็มเพียงเล็กน้อยหรือไม่มีเลย |
เข็มอุดตัน |
เปลี่ยนเข็มหรือถอดเข็มออก และเป่าลมผ่านรูเข็ม |
|
4 |
การไหลไม่เสถียร |
อากาศในท่อ |
กด "Dry Drip Box" ในส่วนต่อประสานการควบคุมแบบแมนนวลเพื่อระบายอากาศออก หรือเปิดช่องระบายอากาศของปั๊มน้ำเพื่อระบายอากาศออก |
