| MOQ: | 1 |
| ราคา: | Customized |
| บรรจุภัณฑ์มาตรฐาน: | กรณีไม้อัด |
| ระยะเวลาการจัดส่ง: | 30 วัน |
| วิธีการชำระเงิน: | ที/ที |
| ความสามารถในการจัดหา: | 20 ชุดต่อเดือน |

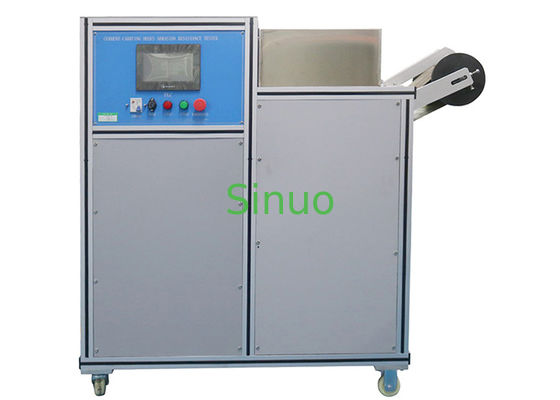

IEC 60335-2 อุปกรณ์ทดสอบการขัดถูสำหรับท่อเครื่องซักผ้าที่มีกระแสไฟฟ้าไหล
ภาพรวมผลิตภัณฑ์สำหรับอุปกรณ์ทดสอบการขัดถู:
อุปกรณ์ทดสอบความทนทานต่อการขัดถูของท่อที่มีกระแสไฟฟ้าไหลนี้ตรงตามมาตรฐาน IEC60335-2-2 ข้อ 21.102 รูปที่ 101 เหมาะสำหรับการตรวจสอบว่าเครื่องดูดฝุ่นหรือท่อดูดนำไฟฟ้าของอุปกรณ์ทำความสะอาดแบบดูดน้ำจะต้องทนทานต่อการเสียดสี
อุปกรณ์ควบคุมโดย PLC และสั่งงานด้วยหน้าจอสัมผัสมอเตอร์ขับเคลื่อนกลไกข้อเหวี่ยงให้หมุนด้วยอัตรา 30 รอบ/นาที และตัวอย่างท่อนำกระแสจะหมุนกลับ 100 ครั้งไปข้างหน้าและข้างหลัง 300 มม. ผ่านแกนต่อในเวลาเดียวกัน ประคองท่อด้วยลูกกลิ้งเรียบที่หมุนได้ และติดสายพานผ้าขัดที่ขอบด้านนอกของลูกกลิ้ง เคลื่อนที่ด้วยความเร็ว 0.1 ม./นาทีผ้าขัดกากกะรุนคือคอรันดัม และขนาดอนุภาคคือ Pl00 ตามข้อกำหนดของ ISO 6344-2ปลายอีกด้านของท่อแขวนน้ำหนักที่มีมวล 1 กก. เพื่อป้องกันไม่ให้ท่อหมุนในตำแหน่งต่ำสุด ระยะห่างสูงสุดของน้ำหนักจากศูนย์กลางของลูกกลิ้งคือ 600 มม.หลังการทดสอบ ฉนวนพื้นฐานต้องปราศจากการรั่วไหล และทดสอบความแรงไฟฟ้าตามข้อ 16.3 ระหว่างตัวนำที่ต่อกับสารละลายน้ำเกลือ
พารามิเตอร์ทางเทคนิคสำหรับอุปกรณ์ทดสอบการขัดถู:
| แหล่งจ่ายไฟ | AC220V±10%/50-60Hz |
| การควบคุมและการปฏิบัติงาน | PLC ควบคุมไฟฟ้าอัจฉริยะ, การทำงานของหน้าจอสัมผัส |
| สถานีทำงาน | หนึ่งสถานี |
| ความเร็วในการหมุนข้อเหวี่ยง | 30r/min สามารถตั้งล่วงหน้าได้ |
| ระยะเคลื่อนที่ในแนวนอนของท่อ | 300มม |
| ความเร็วในการเคลื่อนที่ของสายพานที่มีฤทธิ์กัดกร่อน | 0.1 ม./นาที |
| ครั้งทดสอบ | 0-999999 ครั้ง ตั้งล่วงหน้าได้ |
| สายพานขัด | ขนาดกรวดคอรันดัม P 100 ตามที่ระบุไว้ใน ISO 6344-2 |
| น้ำหนักมวล | 1 กก |
| มวลมีระยะทางสูงสุดจากศูนย์กลางของลูกกลิ้ง | 600 มม |
| ขนาดและน้ำหนัก | 1000×900×1450มม. 180กก |
ขั้นตอนการทดสอบสำหรับอุปกรณ์ทดสอบการขัดถู:
ปลายด้านหนึ่งของท่อติดอยู่กับแกนต่อของกลไกข้อเหวี่ยงดังแสดงในรูปที่ 101 ข้อเหวี่ยงหมุนที่ 30 รอบต่อนาที ส่งผลให้ปลายท่อเคลื่อนที่ในแนวนอนไปข้างหลังและข้างหน้าเป็นระยะทาง 300 มม.
ท่อรองรับโดยลูกกลิ้งเรียบที่หมุนซึ่งสายพานของผ้าขัดจะเคลื่อนที่ด้วยความเร็ว 0.1 ม./นาทีสารกัดกร่อนคือขนาดเม็ดคอรันดัม P 100 ตามที่ระบุไว้ใน ISO 6344-2ปลายอีกด้านของท่อมีมวล 1 กก. แขวนอยู่ ซึ่งถูกนำทางเพื่อหลีกเลี่ยงการหมุน
ในตำแหน่งต่ำสุด มวลมีระยะห่างสูงสุด 600 มม. จากศูนย์กลางของลูกกลิ้ง
ทดสอบการทดสอบสำหรับ 100 รอบของข้อเหวี่ยง
หลังการทดสอบ ฉนวนพื้นฐานต้องไม่ถูกเปิดเผยและทดสอบความแข็งแรงทางไฟฟ้าตามข้อ 16.3 ระหว่างตัวนำที่ต่อเข้าด้วยกันกับสารละลายน้ำเกลือ
