| Effective volume: | 60m³ | Load situation: | 4KW |
|---|---|---|---|
| Cooling method: | Water cooling | Humidity range: | 30%-98%RH |
| Temperature resolution: | 0.01℃ | Humidity resolution: | 0.01RH |
| Heating time: | RT～80℃≤90min | Cooling time: | RT～-50℃≤130min |
| แสงสูง: | เดินในห้องทดสอบสิ่งแวดล้อม,ห้องทดสอบสิ่งแวดล้อม 60m3,ห้องทดสอบสิ่งแวดล้อม IEC60068-2 |
||
IEC60068-2 ห้องทดสอบสภาพแวดล้อมความชื้นอุณหภูมิคงที่แบบวอล์กอิน 60m³
มาตรฐานสำหรับห้องทดสอบสภาพแวดล้อมความชื้นอุณหภูมิคงที่แบบวอล์กอิน 60m³:
IEC60068-2-78:2012 “การทดสอบด้านสิ่งแวดล้อม-ตอนที่ 2-78: การทดสอบ-Test Cab: ความร้อนชื้น, สภาวะคงที่, IDT”
IEC60068-2-30:2005 “การทดสอบด้านสิ่งแวดล้อม-ตอนที่ 2-30: การทดสอบ-Test Db: ความร้อนชื้น, วงจร (รอบ 12h+12h), IDT”
IEC60068-2-2:2007 “การทดสอบด้านสิ่งแวดล้อม-ตอนที่ 2-1: การทดสอบ-ทดสอบ B-Dry heat, IDT”
IEC60068-2-1:2007 “การทดสอบด้านสิ่งแวดล้อม-ตอนที่ 2-1: การทดสอบ-การทดสอบ A: Cold, IDT”
ภาพรวมผลิตภัณฑ์สำหรับห้องทดสอบสภาพแวดล้อมความชื้นอุณหภูมิคงที่แบบวอล์กอิน 60m³:
ห้องทดสอบแบบวอล์กอินนี้จำลองสภาพแวดล้อมที่เปลี่ยนแปลงได้ของอุณหภูมิและความชื้นสำหรับผลิตภัณฑ์หรือวัสดุมีการใช้กันอย่างแพร่หลายในการทดสอบความสามารถในการปรับตัวของไฟฟ้า อิเล็กทรอนิกส์ เครื่องมือ และมาตรวัด และชิ้นส่วนผลิตภัณฑ์อื่น ๆ ภายใต้สภาพแวดล้อมที่มีอุณหภูมิสูงและต่ำและชื้นในระหว่างการเก็บรักษา การขนส่ง และการใช้งาน เพื่อกำหนดความสามารถในการปรับอุณหภูมิของผลิตภัณฑ์หรือวัสดุข้างต้นให้มีอุณหภูมิสูงและต่ำและสภาพแวดล้อมที่ชื้น โดยเฉพาะอย่างยิ่งสำหรับการเปลี่ยนแปลงประสิทธิภาพและสมบัติทางกลของผลิตภัณฑ์
พารามิเตอร์ทางเทคนิคสำหรับห้องทดสอบสภาพแวดล้อมความชื้นอุณหภูมิคงที่แบบวอล์กอิน 60m³:
| 1.ชื่อผลิตภัณฑ์ | ห้องทดสอบอุณหภูมิและความชื้นคงที่แบบวอล์กอิน |
| โหมด | SN886-60ม3 |
| 2.คำแนะนำที่เกี่ยวข้อง | |
| 2.1.ช่วงที่ใช้งานได้ | อุปกรณ์นี้เหมาะสำหรับการทดสอบความน่าเชื่อถือของการจำลองสภาพแวดล้อมของผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์ต่างๆ และผลิตภัณฑ์ ชิ้นส่วนและวัสดุอื่นๆ เช่น อุณหภูมิสูงและต่ำคงที่ การเปลี่ยนแปลงทีละน้อย และการทดสอบรอบ |
| 2.2.ข้อ จำกัด การทดสอบความปลอดภัย |
ก) การทดสอบและการเก็บตัวอย่างสารไวไฟ วัตถุระเบิด และสารระเหย B) การทดสอบตัวอย่างสารกัดกร่อน การทดสอบและการเก็บตัวอย่างทางชีวภาพ C) การทดสอบและการจัดเก็บตัวอย่างแหล่งกำเนิดคลื่นแม่เหล็กไฟฟ้าแรงสูง |
| 3. ปริมาณและขนาด | |
| 3.1.ปริมาณที่มีประสิทธิภาพ | 60 ลบ.ม |
| 3.2.ขนาดกล่องด้านใน | กว้าง5000มม.*ล4000มม.*ส3000มม |
| 3.3.ขนาดกล่องนอก |
ประมาณ W5700 mm*D5000 mm*H3200 mm(ไม่รวมหน่วยขนาด) คำเตือน: โปรดดูการออกแบบขั้นสุดท้ายและยืนยันมุมมองทั้งสามสำหรับขนาดภายนอก |
| 4.ประสิทธิภาพ | |
| 4.1.วิธีการทำความเย็น | ระบายความร้อนด้วยน้ำ |
| 4.2.ช่วงอุณหภูมิ | -50°～ 80℃ |
| 4.3.ช่วงความชื้น | ความชื้นสัมพัทธ์ 30%-98% |
| 4.4.ความผันผวนของอุณหภูมิ / ความชื้น | ±2℃ / ±2.0%RH |
| 4.5.ความแม่นยำของความละเอียดของอุณหภูมิ | 0.01 ℃ |
| 4.6.ความแม่นยำในความละเอียดของความชื้น | 0.01RH |
| 4.7.ความสม่ำเสมอของอุณหภูมิ | ≤2℃ |
| 4.8.ความสม่ำเสมอของความชื้น | < 75%RH:±3%RH;>75%RH±5%RH |
| 4.9.เวลาทำความร้อน | RT～80℃≤90นาที |
| 4.10.เวลาระบายความร้อน | RT～-50℃≤130นาที |
| 4.11.อุณหภูมิสูงขึ้นและลดลงเกินพิกัด | ≤±1℃ |
| 4.12.โหลดสถานการณ์ | 4KW (ความสามารถในการสร้างความร้อนของตัวอย่าง) |
| 4.14.มาตรฐานการทดสอบ |
IEC60068-2-1:2007 “การทดสอบด้านสิ่งแวดล้อม-ตอนที่ 2-1: การทดสอบ-การทดสอบ A: Cold, IDT” IEC60068-2-2:2007 “การทดสอบด้านสิ่งแวดล้อม-ตอนที่ 2-1: การทดสอบ-ทดสอบ B-Dry heat, IDT” IEC60068-2-78:2012 “การทดสอบด้านสิ่งแวดล้อม-ตอนที่ 2-78: การทดสอบ-Test Cab: ความร้อนชื้น, สภาวะคงที่, IDT” IEC60068-2-30:2005 “การทดสอบด้านสิ่งแวดล้อม-ตอนที่ 2-30: การทดสอบ-Test Db: ความร้อนชื้น, วงจร (รอบ 12h+12h), IDT” |

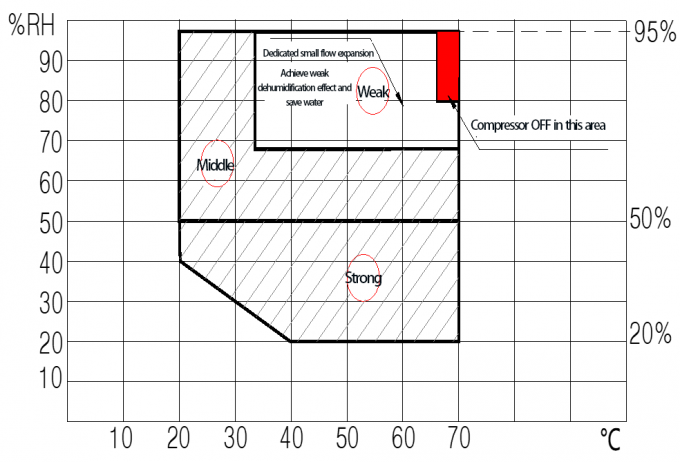

| 4.15.แผนผังของอุณหภูมิและความชื้น |
PS: ความชื้นมาตรฐาน 20%~95%HR |
| 5. โครงสร้างและวัสดุ | |
| 5.1 วัสดุกล่องด้านนอก | ใช้สีอบนาโนแบบเย็นและร้อนขั้นสูงที่ไม่เกิดไฟฟ้าสถิตย์ |
| 5.2.วัสดุภายในกล่อง | แผ่นสแตนเลส SUS304 |
| 5.3.วัสดุฉนวนความร้อน | โฟมโพลียูรีเทนแข็งทนอุณหภูมิสูงและทนไฟ |
| 5.4.แถบซีลวงกบประตู | แถบปิดผนึกยางซิลิโคน |
| 5.5.ประตูห้อง | บานเปิดคู่ด้านนอก กรอบประตู และขอบแผงประตูติดตั้งอุปกรณ์ทำความร้อนไฟฟ้าและคูน้ำล้น |
| 5.6.หน้าต่างสังเกตการณ์กระจกทำความร้อนไฟฟ้า |
จำนวน: 2 สถานที่: หน้าประตูห้องทดสอบ (หรือสถานที่ที่ลูกค้ากำหนด) รูปแบบ: กระจกเสริมความแข็งแรงด้วยสุญญากาศ 3 ชั้นพร้อมองค์ประกอบความร้อนป้องกันการเกิดฝ้าในตัว |
| 5.7.แสงสว่าง | หลอดประหยัดไฟป้องกันการระเบิดที่ทนต่ออุณหภูมิสูงและต่ำ |
| 5.8.พอร์ตสมดุลแรงดัน | อะลูมินัมอัลลอยทั้งหมดพร้อมสายกันเหงื่อ 4 ชุดหน้าต่างปรับแรงดันใหม่ได้เอง |
| 5.9.รับน้ำหนัก | โหลดห้องปฏิบัติการ: 1,000KG |
| 5.10.หลุมตัวอย่าง |
รูที่มีเส้นผ่านศูนย์กลาง φ100 มม. ที่ผนังห้องด้านซ้ายและติดตั้งปลั๊กแยกยางและฝาครอบยางพร้อมกัน
|

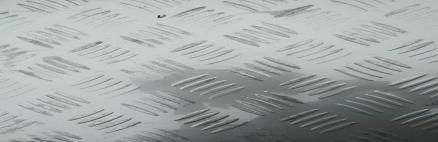

| 5.11.พื้นกันลื่น |
พื้นใช้การออกแบบกันลื่นสแตนเลส 4.0 มม. เพื่อป้องกันไม่ให้บุคลากรได้รับบาดเจ็บระหว่างการทำงานภายใน
|
| 5.12 การระบายน้ำ |
พื้นออกแบบให้มีถังระบายน้ำ
และห้องทดสอบไม่มีน้ำอยู่ภายในหลังจากสิ้นสุดการทดสอบอุณหภูมิและความชื้นสูง
|
| 5.13 ฟุตคัพ |
ถ้วยเท้าของกล่องไฟฟ้าใช้แผ่นซิลิกาเจลเพื่อดูดซับแรงกระแทกและป้องกันคอมเพรสเซอร์และการเชื่อมท่อทองแดง
|
| 5.15 น.เสียงดังทั้งเครื่อง | ≦80dB |
| 6. ระบบปรับอากาศ | |
| 6.1.วิธีอุณหภูมิคงที่ | ใช้วิธีปรับสมดุลความเย็น |
| 6.2.หลักการทำงานของการประหยัดพลังงาน |
วิธีความชื้นคงที่ทั่วไป:เมื่ออุณหภูมิจริงถึงอุณหภูมิที่ตั้งไว้ ความสามารถในการทำความเย็นของคอมเพรสเซอร์จะไม่เปลี่ยนแปลง และจะใช้วิธีการให้ความร้อนเพื่อชดเชยความสามารถในการทำความเย็นของคอมเพรสเซอร์เพื่อให้ได้อุณหภูมิที่สมดุลในกล่อง วิธีปรับสมดุลความเย็น:เมื่ออุณหภูมิจริงถึงค่าที่ตั้งไว้ เอาต์พุตโซลินอยด์วาล์วเย็นจะถูกควบคุมโดยตัวควบคุม PID และอุณหภูมิในกล่องจะสมดุลผ่านเอาต์พุตการทำความเย็นที่ควบคุมเมื่อเทียบกับวิธีความชื้นคงที่แบบดั้งเดิม เอาต์พุตความร้อนจะลดลงเพื่อให้ทั้งหน่วย เมื่อเทียบกับวิธีทั่วไป อุปกรณ์สามารถประหยัดพลังงานได้ 40% |
| 6.3.วิธีการระบายความร้อนด้วยอากาศ | เครื่องทำความเย็นคอมเพรสเซอร์แบบคาสเคด |
| 6.4.มอเตอร์หมุนเวียน | มอเตอร์เหนี่ยวนำแรงดันต่ำ Tatung ของไต้หวัน |
| 6.5.เซ็นเซอร์ |
พร้อมเซนเซอร์และตัวควบคุมการวัดอุณหภูมิและความชื้น เซ็นเซอร์ความต้านทานทองคำขาว PT100 |
| 6.6.ล้อลม | พัดลมหมุนเวียนแบบแรงเหวี่ยงหลายปีก ใบพัดอลูมิเนียมอัลลอยด์ทนความร้อนสูงและต่ำ |
| 7. ระบบทำความเย็น | |
| 7.1.วิธีการทำความเย็น | นำเข้าชนิดเงียบน้ำตก คอมเพรสเซอร์ประสิทธิภาพสูงและประหยัดพลังงาน |
| 7.2.คอมเพรสเซอร์ |
คอมเพรสเซอร์กึ่งสุญญากาศ Bitzer ของแท้นำเข้าจากเยอรมัน คอมเพรสเซอร์ 10HP จำนวน 2 ชุด
|
| 7.3.สารทำความเย็น |
การปกป้องสิ่งแวดล้อมที่ไม่ใช่ฟลูออรีน สารทำความเย็น HFC404A (Honeywell) และ DuPont R23
|
| 7.4.คอนเดนเซอร์ |
ชนิดเปลือกและท่อประสิทธิภาพสูง (ระบายความร้อนด้วยน้ำ)
ติดตั้งหอระบายความร้อน (ยี่ห้อดัง) และท่อส่ง
|
| 7.5.เครื่องระเหย |
เครื่องระเหยแบบครีบหลายส่วนที่มีประสิทธิภาพสูงพร้อมเมมเบรนที่ชอบน้ำ (ครีบหนา)
|
| 7.6.เครื่องแยกน้ำมัน |
อีเมอร์สัน เอดับบลิว
|
| 7.7.เอ็กซ์แพนชั่นวาล์ว |
Danfoss วาล์วขยายความร้อน
|
| 7.8.โซลินอยด์วาล์ว |
ญี่ปุ่น Saginomiya และ Danfoss
|
| 7.9.อุปกรณ์เสริมอื่นๆ |
ผลิตภัณฑ์คุณภาพสูงทั้งหมดของแบรนด์ต่างประเทศรายแรก (ภาพด้านขวา: แผ่นกรองการทำให้แห้ง)
|
| 7.10.ลดความชื้น |
การแช่แข็งและลดความชื้นโดยระบบทำความเย็น (อากาศในกล่องผ่านเครื่องระเหยที่ต่ำกว่าอุณหภูมิจุดน้ำค้าง และน้ำจะตกตะกอน)
*เลือกครีบระเหยที่มีการบำบัดด้วยเยื่อที่ชอบน้ำ ประสิทธิภาพการลดความชื้นที่ดีกว่า เนื่องจากแรงดึงของน้ำของครีบอลูมิเนียมของเยื่อที่ชอบน้ำมีขนาดเล็ก หยดน้ำจากการควบแน่นของอากาศจะหลุดออกได้ง่าย และไม่ง่ายที่จะสร้างสะพานน้ำที่กีดขวางในช่องว่างของครีบจึงช่วยเพิ่มประสิทธิภาพการลดความชื้นได้อย่างมาก! |
| 8. ระบบทำความร้อนและความชื้น | |
| 8.1.วิธีการทำความร้อน | เครื่องทำความร้อนไฟฟ้า |
| 8.2.วิธีการจ่ายไอน้ำ | การฉีดโดยตรงแบบเปิด ด้านในของเครื่องกำเนิดไฟฟ้าเชื่อมต่อโดยตรงกับห้องทดสอบ ทำให้ความดันภายในใกล้เคียงกับศูนย์ |
| 8.3.ท่อความร้อน |
ท่อความร้อนไฟฟ้าโลหะผสมนิกเกิลโครเมียมครีบสแตนเลส, การออกแบบการยึดเกาะของท่อความร้อนต่อต้าน MC, การเชื่อมต่อฮีตเตอร์, ลวดทนความร้อน, ฮีตเตอร์วางอยู่ในท่ออากาศหมุนเวียนที่ด้านบนของกล่อง, และเพิ่มวัสดุทนไฟและฉนวนความร้อนรอบๆ
|
| 8.4.หลอดความชื้น |
A) กระบอกทำความชื้น (วิธีหม้อต้ม) ใช้สำหรับทำความชื้น ซึ่งเร็วกว่าการทำความชื้นพื้นผิวแบบดั้งเดิม (แบบกระทะน้ำ) และมีความแม่นยำในการควบคุมสูงกว่า ในกล่อง มันจะไม่ก่อให้เกิดมลพิษสิ่งเจือปนเช่นตะกรัน มีประสิทธิภาพความชื้นต่ำที่ดี และทำความสะอาดง่าย B) ท่อความชื้นใช้ปลอกสแตนเลสไร้รอยต่อทั้งหมด ความต้านทานของฉนวนมากกว่า 50MΩ และมีตัวควบคุมป้องกันการไหม้แห้ง C) กระบอกทำความชื้นทำจากสแตนเลสและมีหน้าต่างสังเกตระดับน้ำ D) อุณหภูมิต่ำพร้อมอากาศแห้ง
|
| 8.5วิธีการควบคุม |
การควบคุมแบบไม่สัมผัส สัญญาณเอาต์พุตของคอนโทรลเลอร์ได้รับความแม่นยำสูงผ่านโซลิดสเตตรีเลย์ SSR การควบคุมสวิตช์แบบไม่สัมผัส |
| 8.6.หม้อต้มความชื้น | ติดตั้งภายในห้องเครื่อง |
| 8.7.การบำบัดน้ำด้วยความชื้น | ติดตั้งอุปกรณ์ปรับสภาพน้ำโดยเฉพาะ ซึ่งสามารถขจัดสิ่งเจือปนในน้ำได้อย่างมีประสิทธิภาพ (อุปกรณ์ระบบนำน้ำกลับมาใช้ใหม่ 1 ชุด พร้อมตัวกรองถ่านกัมมันต์เพื่อกรองสิ่งเจือปนในน้ำ) |
| 9.ระบบควบคุม | |
| 9.1.ผู้ควบคุม | ตัวควบคุมมีหน้าจอภาษาอังกฤษ ฟังก์ชันการวินิจฉัยตนเอง แจ้งสาเหตุของความล้มเหลวและวิธีการรักษา และบันทึกข้อมูลการทดสอบและกระบวนการ |
| 9.2.อินเทอร์เฟซการสนทนา | สถาปัตยกรรมการควบคุมอุตสาหกรรมหน้าจอสัมผัส LCD สีโหมดการสนทนาเมนูภาษาอังกฤษ |
| 9.3.การตั้งค่าความแม่นยำ | อุณหภูมิ 0.1℃ เวลา 0.1 นาที ความชื้น 1%RH |
| 9.4.อินพุตอุณหภูมิ | เซ็นเซอร์ความแม่นยำสูง |
| 9.5.อินพุตความชื้น | เซ็นเซอร์วัดความชื้นแบบประจุไฟฟ้าสถิตที่มีความแม่นยำสูง |
| 9.6.วิธีการควบคุม | การควบคุมแบบพีไอดี |
| 9.7.โหมดการทำงาน | โหมดการทำงานของโปรแกรม, โหมดการทำงานแบบค่าคงที่, โหมดการทำงานแบบตั้งเวลาเริ่มต้น |
| 9.8.ความจุของระบบ | 1,000 กลุ่มของโปรแกรม*100 ส่วนต่อกลุ่ม (1,000 รอบแยกกันได้) จำนวนของส่วนที่ต้องการโดยแต่ละกลุ่มของโปรแกรมสามารถแบ่งได้ตามอำเภอใจ และแต่ละกลุ่มของโปรแกรมสามารถเชื่อมโยงได้อย่างอิสระ |
| 9.9.ทดสอบการแสดงข้อมูล | ตั้งค่าอุณหภูมิ, อุณหภูมิที่วัดได้, เวลาในการทำงานทั้งหมด, เวลาในการทำงานของเซกเมนต์, เวลาที่เหลือของเซกเมนต์, สถานะการทำความร้อน, เวลาในปฏิทิน ฯลฯ |
| 9.10 น.ฟังก์ชั่น PLC ในตัว | สามารถขับเคลื่อนส่วนดำเนินการแต่ละส่วนได้โดยตรง และการดำเนินการทางลอจิกจะเสร็จสมบูรณ์โดยซอฟต์แวร์ PLC |
| 9.11.การเลือกเงื่อนไขการทำงานของตู้เย็นโดยอัตโนมัติ | ตามเงื่อนไขการทดสอบที่แตกต่างกัน เลือกสถานะการทำงานของตู้เย็นโดยอัตโนมัติ |
| 9.12.อินเทอร์เฟซการสื่อสาร | มาพร้อมกับอินเทอร์เฟซ RS485 สามารถเชื่อมต่อกับคอมพิวเตอร์ภายนอกสำหรับการควบคุมอุณหภูมิระยะไกล และมีฟังก์ชันการวินิจฉัยระยะไกลของคอมพิวเตอร์สามารถปรับและตรวจสอบการทำงานของอุปกรณ์ โปรแกรม ชุดคำสั่ง และซอฟต์แวร์ผ่านระบบเครือข่ายอินเตอร์ |
| 10. ส่วนประกอบหลักของวงจรควบคุม |
ส่วนประกอบหลักของวงจรควบคุมล้วนเป็นแบรนด์คุณภาพสูง
|
| 11. ฟังก์ชั่นป้องกันความปลอดภัย |
1. ทดสอบผลิตภัณฑ์ป้องกันอุณหภูมิเกิน (อิสระ) 2. ไม่มีสวิตช์ป้องกันฟิวส์ 3. สวิตช์ป้องกันอุณหภูมิเกินของฮีตเตอร์ 4. คอมเพรสเซอร์ทำงานหนักเกินไปและร้อนเกินไป 5. การป้องกันแรงดันสูงและต่ำของคอมเพรสเซอร์ 6. อุปกรณ์ป้องกันกระแสเกินของระบบ 7. ตัวควบคุมจะวินิจฉัยข้อบกพร่องด้วยตนเองและแสดงผล 8. แรงดันน้ำหล่อเย็นต่ำเกินไป 9. การป้องกันการรั่วไหล, การป้องกันไฟฟ้าลัดวงจร, การป้องกันการสูญเสียเฟส / เฟสผิด, การป้องกันพัดลมโอเวอร์โหลด, การป้องกันอุณหภูมิเกินอิสระ, การป้องกันการขาดน้ำ, การป้องกันการตัดน้ำ, ตัวบ่งชี้การทำงาน, เสียงและสัญญาณเตือนแสง, ปิดอัตโนมัติหลังจากสัญญาณเตือน ฯลฯ |
| 12. เงื่อนไขการใช้งาน |
1. อุณหภูมิแวดล้อม: -5℃~+28℃; 2. ความชื้นสัมพัทธ์: ≤85%RH; 3. ความกดอากาศ: 80kPa~106kPa 4. ไม่มีการสั่นสะเทือนที่รุนแรง 5. แหล่งจ่ายไฟของอุปกรณ์: (โปรดทราบว่าไม่รวมแหล่งจ่ายไฟทดสอบ) 5.1 เชื่อมต่อกับแหล่งจ่ายไฟ 380V AC (±10%), สายสามเฟส + สายดินป้องกัน, ความต้านทานดิน ≤ 4Ω; 5.2 กำลังไฟทั้งหมด: ประมาณ 30KW 5.3 กระแสไฟฟ้าทำงานสูงสุด: ประมาณ 70A |
