| MOQ: | 1 |
| ราคา: | Customized |
| บรรจุภัณฑ์มาตรฐาน: | ไม้อัด |
| ระยะเวลาการจัดส่ง: | 1 เดือน |
| วิธีการชำระเงิน: | ที/ที |
| ความสามารถในการจัดหา: | 10 ชุดต่อเดือน |

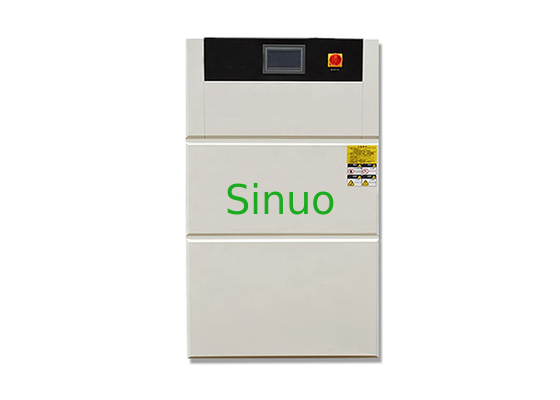

ห้องทดสอบอายุหลอดไฟซีนอนอัจฉริยะแบบขนานระบายความร้อนด้วยอากาศการควบคุมหน้าจอสัมผัส
ภาพรวมผลิตภัณฑ์สำหรับห้องทดสอบอายุหลอดไฟซีนอนอัจฉริยะระบายความร้อนด้วยอากาศแบบขนาน:
มาตรฐานและข้อกำหนดที่ปฏิบัติตาม: AATCCM16, ASTM-D4459 เป็นต้น
ระบบควบคุมเป็นหนึ่งในระบบที่สำคัญที่สุดของอุปกรณ์นี้ใช้ตัวควบคุมหน้าจอสัมผัสแบบเต็มขนาด 7 นิ้ว การออกแบบความเข้ากันได้ทางแม่เหล็กไฟฟ้าที่ครอบคลุม และการออกแบบเมนูแบบมนุษย์ และใช้โปรแกรม PLC ที่พัฒนาและเขียนโดยบริษัทเอง และเทคโนโลยีควบคุมอุณหภูมิแบบปรับได้สำหรับการควบคุมอุณหภูมิซึ่งทำให้การทำงานของอุปกรณ์เรียบง่ายอย่างสมบูรณ์ และแก้ปัญหาการตั้งค่าพารามิเตอร์หลายตัวและอุณหภูมิที่มากเกินไปในเทคโนโลยีการควบคุม PID ที่ผ่านมา และผลการควบคุมอุณหภูมิก็ยอดเยี่ยม
สามารถตั้งค่าและแสดงอุณหภูมิแผงสีดำ อุณหภูมิอากาศ ความเข้มของรังสี เวลาสเปรย์น้ำ เวลาหยุดสเปรย์ พลังงานรังสีสะสม และรอบการทดสอบได้โดยตรงการควบคุมอัจฉริยะของไมโครคอมพิวเตอร์ หลังจากตั้งค่าอุณหภูมิแล้ว เครื่องมือจะควบคุมพลังงานความร้อนโดยอัตโนมัติและแสดงสถานะความร้อน การควบคุมอุณหภูมิจะแม่นยำและเสถียรสัญญาณเตือนอุณหภูมิสูงเกินและตัดการจ่ายพลังงานความร้อนโดยอัตโนมัติการใช้งานแบบสัมผัสนั้นใช้งานง่ายมากและเอฟเฟกต์การโต้ตอบระหว่างคนกับเครื่องจักรก็เหมาะอย่างยิ่ง
พารามิเตอร์ทางเทคนิคสำหรับห้องทดสอบอายุหลอดไฟซีนอนอัจฉริยะแบบระบายความร้อนด้วยอากาศแบบขนาน:
| พารามิเตอร์ | คำอธิบาย |
| การใช้ข้อกำหนดด้านสิ่งแวดล้อม: | อุณหภูมิ 5℃～＋22℃, ความชื้น: ≤85％RH |
| ขนาดสตูดิโอ | 400×750×300 มม. (ลึก×กว้าง×สูง) |
| ขนาด | 950x950x1800 มม. (ลึก×กว้าง×สูง) |
| กำลังไฟ (กิโลวัตต์) | 10KW |
|
ช่วงอุณหภูมิแผงสีดำ รอบเบา รอบมืด |
45℃～110℃ 40-90 ℃ 25-50 ℃ |
|
อุณหภูมิอากาศในตู้ รอบเบา รอบมืด |
35-65 ℃ 25-50 ℃ |
| ความชื้นสัมพัทธ์ |
1. ช่วง: 20~95%R 2. ความแม่นยำของความชื้น: ≤±5% |
| วงจรปริมาณน้ำฝน | สเปรย์ 18 นาที/หยุด 102 นาที;พ่น 12 นาที/หยุด 48 นาที |
| ความยาวคลื่นสเปกตรัม | แถบความยาวคลื่น 290~2450nm |
| ความเข้มของรังสีของหลอดไฟซีนอน | 400~1120W/ตร.ม |
| หลอดไฟซีนอนกำลังไฟ | 1.8KW (Q-LAB ระบายความร้อนด้วยอากาศเต็มสเปกตรัมซีนอนโค้งยาวพลังงานแสงอาทิตย์) 3 ชิ้น |
| พลังรวมของหลอดไฟซีนอน | 5.4KW อายุการใช้งาน: 1200 ชม |
| อุณหภูมิแผงสีดำ |
ช่วงการควบคุม BST: 45-110°C (ปรับได้) ช่วงการควบคุม BPT: 50-90°C (ปรับได้) |
| ระยะทางจากศูนย์กลางส่วนโค้งถึงตัวอย่าง | พื้นที่รับแสงที่มีประสิทธิภาพภายใน 200 มม. ≥ 2,000 ซม.2 |
| ถาด | W500XD250MM เอียง 10 องศา |
| ช่วงความแม่นยำ | การตั้งค่า/การระบุความแม่นยำ: อุณหภูมิ 0.1 ℃ ความชื้น 1%RH |
| เซ็นเซอร์อุณหภูมิและความชื้น | ต้านทานแพลทินัมPT100Ω/MV |
| ระบบทำความร้อน | ระบบฮีทเตอร์ทำความร้อนด้วยไฟฟ้าโลหะผสมนิกเกิลโครเมียมอย่างสมบูรณ์ |
| ระบบความชื้น | เครื่องทำความชื้นแบบระเหยพื้นผิวสเตนเลสสตีลแบบแยกภายนอกทั้งหมด |
| อุณหภูมิแผงสีดำ | เทอร์โมมิเตอร์แบบ Bimetallic แผงสีดำ |
| ตัวควบคุมอุณหภูมิ | ใช้หน้าจอสัมผัสเวอร์ชันเครือข่าย Teelong Kunlun และการควบคุมโมดูล Xinjie PLC |
| ระบบไหลเวียน | มอเตอร์ปรับอากาศเสียงรบกวนต่ำที่ทนต่ออุณหภูมิล้อลมแบบแรงเหวี่ยงหลายใบมีด |
| วัสดุกล่องด้านนอก | แผ่นเหล็กคาร์บอนคุณภาพสูง, การพ่นสเปรย์ไฟฟ้าสถิตด้วยฟอสเฟต / การรักษาเส้นขนแบบเคลือบด้านสแตนเลส SUS304 |
| วัสดุภายในกล่อง | แผ่นไฟสแตนเลสคุณภาพสูง SUS316 |
| วัสดุตัวยึดตัวอย่าง | แถบสแตนเลสคุณภาพสูง SUS316 |
| ฉนวนกรอบประตู | ยางขอบประตูยางซิลิโคนทนต่ออุณหภูมิสูงและต่ำ |
| จำนวนชั้นวาง |
จำนวนตัวอย่างไม่น้อยกว่า 10 ตัวอย่าง และตัวยึดตัวอย่างเป็นเหล็กกล้าไร้สนิม 316 ตัวอย่างวางไว้ในชั้นเดียว |
| ตาพระอาทิตย์ | ดวงตาของดวงอาทิตย์ทั้งสามดวงได้รับการออกแบบโดยระบบลูปการเหนี่ยวนำรังสีอัจฉริยะชิป "Teelong" ของเยอรมันการแก้ไขการตั้งค่าความเข้มของการฉายรังสีโดยอัตโนมัติทนต่ออุณหภูมิสูง, ทนต่อความชื้นสูง, การออกแบบและการผลิตวัสดุเปลือก 304 |
| การกำหนดค่ามาตรฐาน | กรองแสงกระจกหน้าต่าง หลอดไฟซีนอน 3 ดวง |
| การป้องกันความปลอดภัย | การรั่วไหล, ไฟฟ้าลัดวงจร, อุณหภูมิเกิน, การขาดแคลนน้ำ, มอเตอร์ร้อนเกินไป, การป้องกันกระแสไฟเกิน |
| แหล่งจ่ายไฟ | AC380V±10% 50±0.5Hz ระบบห้าสายสามเฟส |
ลักษณะการทำงานสำหรับห้องทดสอบอายุหลอดไฟซีนอนอัจฉริยะระบายความร้อนด้วยอากาศแบบขนาน:
1. อุปกรณ์ระบายอากาศและทำความเย็น: ระบบระบายอากาศและทำความเย็นของห้องทดสอบจะถูกควบคุมโดยอัตโนมัติโดยตัวควบคุมอุณหภูมิ และระบบระบายความร้อนด้วยอากาศเชิงกลอัจฉริยะจะถูกใช้เพื่อระบายความร้อนในห้อง
2. เทอร์โมมิเตอร์ควบคุมกระดานดำใช้เทคโนโลยีการส่งผ่านสายซึ่งช่วยเพิ่มความแม่นยำในการควบคุมได้อย่างมีประสิทธิภาพ
3. ใช้การส่งผ่านใยแก้วนำแสงเพื่อวัดความเข้มของรังสีของหลอดไฟซีนอน หลีกเลี่ยงปัญหาข้อผิดพลาดในการวัดที่เกิดจากอุณหภูมิ
4. มีการติดตั้งเทอร์โมมิเตอร์แบบแผงสีดำ BPT หรือเทอร์โมมิเตอร์มาตรฐานสีดำ BST บนที่ใส่ตัวอย่าง
5. อุปกรณ์: เพื่อบันทึกเวลาการทำงานของการทดสอบแต่ละครั้ง อุปกรณ์จะติดตั้งตัวจับเวลาบนแผงควบคุมการทำงาน ซึ่งสามารถควบคุมเวลาของอุปกรณ์ได้ และอุปกรณ์จะปิดโดยอัตโนมัติเมื่อหมดเวลา
8. อุปกรณ์ป้องกัน: เพื่อให้ไฟซีนอนอาร์คทำงานได้ตามปกติโดยไม่มีความเสียหาย ไฟซีนอนจะดับโดยอัตโนมัติเมื่อเปิดประตู และเครื่องทั้งหมดจะหยุดทำงาน
โครงสร้างและการกำหนดค่าสำหรับห้องทดสอบอายุหลอดไฟซีนอนอัจฉริยะระบายความร้อนด้วยอากาศแบบขนาน:
1. โครงสร้างแบบรวม: ประกอบด้วยห้องทดสอบ, เครื่องทำความร้อน // แสง / ระบบ / การควบคุมไฟฟ้า
2. วัสดุกล่อง: กระดาน A3 พร้อมสีอบ
3. ซับตู้: แผ่นสแตนเลส SUS316
4. ประตู: ซีลยางซิลิโคนแน่น
5. ชั้นวางตัวอย่าง: ทำจากสแตนเลสทั้งหมด ตำแหน่งคงที่ของตัวอย่างสามารถปรับได้ และตัวอย่างการปั๊มและขึ้นรูปมาตรฐาน
6. ตัวควบคุม: หน้าจอสัมผัสที่พัฒนาขึ้นเอง + ตัวควบคุมหน้าจอสัมผัสที่ตั้งโปรแกรมได้ของ PLC "ตัวควบคุมมืออาชีพของหลอดไฟซีนอน"
7. การพา: มอเตอร์พิเศษสำหรับแกนยาว
8. อุปกรณ์ควบคุมเวลาทำงาน
9. เทอร์โมมิเตอร์แบบแผงสีดำ BPT หรือเทอร์โมมิเตอร์แบบมาตรฐานสีดำ BST
10. ฟิลเตอร์เฉพาะ (แสงผ่านกระจกหน้าต่างหรือฟิลเตอร์โซลาร์ไรเซชัน)
11. เครื่องวัดการฉายรังสี: การชดเชยความเข้มการฉายรังสีอัตโนมัติอัจฉริยะ, การแก้ไขการฉายรังสีอัตโนมัติ
