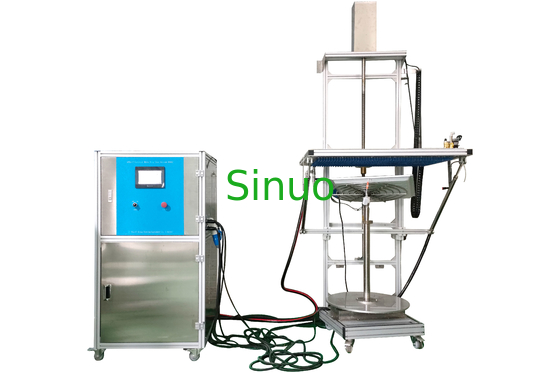

IEC 60529 อุปกรณ์ทดสอบกล่องหยดแนวตั้ง IPX1 และ IPX2 ติดผนัง
| Drip Area: | 1000×1000mm | Drip Height: | 200mm |
| Power supply: | AC380V±5%/50Hz | Relative humidity: | 25%-75% |
| Drip Hole Spacing: | 20mm×20mm | Drip Box Lifting: | 1100-1800mm |
| Test Time: | 0-99.9 นาที สามารถตั้งค่าล่วงหน้าได้ | Dimensions: | 1250×1450×2450 |
| High Light: | อุปกรณ์ทดสอบกล่องหยดในแนวตั้ง,อุปกรณ์ทดสอบกล่องหยด IPX1,อุปกรณ์ทดสอบกล่องหยดแบบติดผนัง |
||
IEC 60529 อุปกรณ์ทดสอบกล่องหยดแนวตั้ง IPX1 และ IPX2 แบบติดผนัง
ภาพรวมผลิตภัณฑ์:
อุปกรณ์ทดสอบหยดน้ำในแนวดิ่งใช้เพื่อตรวจสอบประสิทธิภาพการป้องกันของตัวเครื่องสำหรับผลิตภัณฑ์อิเล็กทรอนิกส์และไฟฟ้า รถยนต์ ชิ้นส่วนรถจักรยานยนต์ เครื่องใช้ในครัวเรือน ซีลและโคมไฟใต้น้ำที่หยดในระดับ IPX1 และ IPX2
อุปกรณ์ทดสอบการไหลเข้าของน้ำช่วยให้มั่นใจได้ว่าความเร็วในการหยดถึงค่ามาตรฐานที่กำหนดโดยการควบคุมการไหลของน้ำประปา อุปกรณ์ทดสอบสามารถสร้างการไหลของน้ำที่สม่ำเสมอทั่วทั้งพื้นที่ของตู้
เป็นไปตามมาตรฐาน:
IEC 60529-2013 “ระดับการป้องกันโดยกล่องหุ้ม (รหัส IP)” IPX1 และ IPX2
IEC 60598-1-2017 “ผู้ทรงคุณวุฒิ-ส่วนที่ 1: ข้อกำหนดและการทดสอบทั่วไป”
โครงสร้าง:
อุปกรณ์ทดสอบประกอบด้วยกลไกการหยด ตู้ควบคุมไฟฟ้า และเครื่องเล่นแผ่นเสียงขายึดของกล่องดริปเป็นแบบแขวนผนังและมีฟังก์ชั่นป้องกันการตก ซึ่งสามารถยกขึ้นโดยควบคุมด้วยมอเตอร์โดยอัตโนมัติแท่นหมุนมีความเร็วในการหมุน 1r/min ใช้สำหรับการทดสอบ IPX1;แท่นหมุนสามารถปรับเอียงได้ 15° ใช้สำหรับการทดสอบ IPX2อุปกรณ์ทดสอบนี้ติดตั้งอุปกรณ์ทำความสะอาดเครื่องกรองน้ำเพื่อป้องกันการอุดตันของรูเข็มทั้งระบบนี้ใช้โครงสร้างแบบเปิด
ใช้สภาพแวดล้อม:
แหล่งจ่ายไฟ: AC380V±5%/50Hz, 3KVA หรือตรงกับข้อกำหนดด้านแหล่งจ่ายไฟของลูกค้าในพื้นที่
ใช้สถานที่: อุณหภูมิ 15-35 ° C ความชื้นสัมพัทธ์ 25% -75% ความดันบรรยากาศ 86 ~ 106kpa (860 mbar -1060 mbar) ควรมีการติดตั้งไฟและสวิตช์กันน้ำรั่ว (หรือซ็อกเก็ต) พื้นดินต้อง แบนและปริมาณน้ำและการระบายน้ำควรจะดี
แหล่งน้ำ: น้ำสะอาดหรือน้ำประปาที่ไม่มีสิ่งเจือปน พร้อมตัวกรองน้ำสำหรับทำความสะอาด
พารามิเตอร์ทางเทคนิค:
| การควบคุมและการใช้งาน | PLC และระบบควบคุมอัจฉริยะหน้าจอสัมผัส |
| พื้นที่หยด | WD=1000×1000mm, ขนาดอื่นๆ สามารถปรับแต่งได้ |
| ความสูงหยด | ระยะ 200 มม. ของเข็มถึงตัวอย่างจะถูกวัดโดยอัตโนมัติด้วยเซ็นเซอร์อินฟราเรด |
| ความเร็วหยด / การไหลของน้ำ | 1+0.5 0 มม./นาที หรือ 3+0.5 0 มม./นาที สลับได้ ปริมาณน้ำฝนจะถูกควบคุมแบบดิจิทัล |
| รูเข็มรูเข็ม | Φ0.4mm |
| ระยะห่างรูหยด | 20mm×20mm |
| เครื่องเล่นแผ่นเสียง | เส้นผ่านศูนย์กลาง: Φ600mm, เอียงได้ 15°, ความเร็วในการหมุน 1r/นาที, พร้อมโครงรองรับการยก, ความจุแบริ่ง ≤50กก. |
| ยกกล่องดริป | ขับเคลื่อนด้วยมอเตอร์ ปรับได้ตั้งแต่ 1100-1800 มม. ไกด์สกรูช่วยให้ยกและล็อคตัวเองได้ราบรื่น |
| เวลาทดสอบ | 0-99.9 นาที สามารถตั้งค่าล่วงหน้าได้ |
| วิธีการติดตั้ง | ติดผนัง |
| ระบบกักเก็บน้ำ | กล่องควบคุมและถังเก็บน้ำสร้างขึ้นในตู้เดียว ถังเก็บน้ำมีวาล์วลอยระดับน้ำเพื่อควบคุมทางเข้าของน้ำโดยอัตโนมัติ และมีการตรวจจับสัญญาณเตือนระดับน้ำสูงและต่ำ เพื่อป้องกันไม่ให้ปั๊มเสียหายได้อย่างมีประสิทธิภาพ เนื่องจากน้ำแห้ง |
| การป้องกันความปลอดภัย | การป้องกันลำดับเฟส, การป้องกันการรั่วไหล, การป้องกันการขาดแคลนน้ำ, การป้องกันที่ผิดปกติ |
| ขนาดอุปกรณ์ | WDH=1250×1450mm×2450mm |
ซอฟต์แวร์อินเทอร์เฟซสำหรับอ้างอิง:
