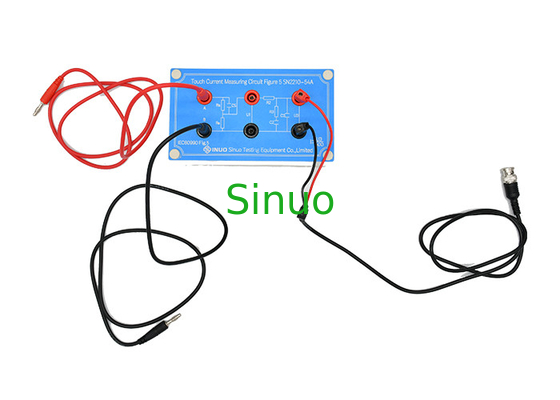

IEC 60990 รูปที่ 5 อุปกรณ์ทดสอบวงจรวัดกระแสสัมผัส

คุณสมบัติพื้นฐาน
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Sinuo
การรับรอง: Calibration Certificate (Cost Additional)
หมายเลขรุ่น: SN2210-54A
คุณสมบัติการซื้อขาย
ปริมาณการสั่งซื้อขั้นต่ำ: 1
ราคา: โปร่ง
เงื่อนไขการชำระเงิน: แอล/C, ที/ที
ความสามารถในการจัดหา: 60 ชุดต่อเดือน
ข้อมูลจำเพาะ
Applied standard: IEC 60990 Applied figure: รูปที่ 5
Applied another standard: IEC 62368-1 และอื่น ๆ Applied another clause: ข้อ 5.2.2.2
High Light:

อุปกรณ์ทดสอบวงจรวัดกระแส

,

IEC60990 อุปกรณ์ทดสอบวงจรวัดกระแส

คําอธิบายสินค้า



IEC 60990 รูปที่ 5 สัมผัสอุปกรณ์ทดสอบวงจรวัดกระแส



ข้อมูลผลิตภัณฑ์:

เครือข่ายทดสอบนี้สอดคล้องกับข้อกำหนดเครือข่ายการวัดของ IEC 60990 รูปที่ 5 กระแสสัมผัสและวิธีการวัดกระแสตัวนำป้องกัน

(รูปที่ 5- เครือข่ายการวัด สัมผัสน้ำหนักปัจจุบันสำหรับการตรึงแบบเลทโก) จำเป็นโดย IEC 62368-1:2018 ข้อ 5.2.2.2 เป็นต้น

คลาสแหล่งพลังงานไฟฟ้าถูกกำหนดจากทั้งแรงดันและกระแสภายใต้สภาวะการทำงานปกติ สภาวะการทำงานที่ผิดปกติ และสภาวะความผิดปกติแบบเดี่ยว



การตระเตรียม:

ก่อนทำการทดสอบคุณต้องเตรียมเครื่องมือดังต่อไปนี้:

ออสซิลโลสโคป x1

หนึ่งหรือสิบเท่าของโพรบแรงดันไฟฟ้า x1

แหล่งจ่ายไฟ x1 (แรงดันทดสอบหรือความถี่ที่สามารถปรับหรือเปลี่ยนเป็นแรงดันหรือความถี่ที่ต้องการได้)

IEC 60990 รูปที่ 5 อุปกรณ์ทดสอบวงจรวัดกระแสสัมผัส



วิธีทดสอบ

  • ปรับแหล่งจ่ายไฟเพื่อส่งออกแรงดันและความถี่ในการทดสอบที่ต้องการ จากนั้นเสียบขั้วอินพุตของสวิตช์แปลงการทดสอบกระแสสัมผัสเข้ากับแหล่งจ่ายไฟ(โปรดอย่าใช้ไฟฟ้าเมื่อไม่ได้เชื่อมต่อเครือข่าย)
  • ใส่ตัวอย่างลงในขั้วเอาท์พุทของสวิตช์แปลงการทดสอบกระแสสัมผัส
  • เชื่อมต่อพอร์ต B ของสวิตช์แปลงการทดสอบกระแสสัมผัสกับพอร์ต B ของวงจรการวัดกระแสสัมผัส
  • เชื่อมต่อพอร์ต A ของวงจรวัดกระแสสัมผัสกับตำแหน่งที่ต้องการกระแสสัมผัสเช่นเชื่อมต่อพอร์ต A กับเอาต์พุตหรือเชลล์ของอะแดปเตอร์เมื่อทดสอบอะแดปเตอร์เครือข่าย
  • หัววัดออสซิลโลสโคปถูกยึดเข้ากับขั้วต่อ U1 หรือ U2 ตามข้อกำหนดในการทดสอบ
  • ต่อแหล่งจ่ายไฟ ใส่สวิตช์ "N" ไปที่ตำแหน่งเปิด ใส่เฟสบวกไปที่ตำแหน่งเฟสบวก เปลี่ยนสาย "G" ไปที่ตำแหน่งเปิด ตรวจสอบว่าตัวอย่างที่ทดสอบทำงานโดยใช้ไฟฟ้าปกติหรือไม่ และมีรูปคลื่นหรือไม่ บนออสซิลโลสโคป
  • ตามข้อกำหนดมาตรฐานหลังจากตัวอย่างทำงานในโหมดต่างๆ ของ "เฟสบวก", "ย้อนกลับ", "เปิดบรรทัด N", "ปิดบรรทัด N", "ปิดบรรทัด G", "เปิดบรรทัด G" เป็นต้น เปิดอ่านแรงดันไฟฟ้า U1 และ U2 โดยตรงโดยใช้ออสซิลโลสโคปสัมผัสปัจจุบันเท่ากับค่าสูงสุดของ U2 แล้วหาร 500

สังเกต

1. ในระหว่างการทดสอบ จำเป็นต้องใส่ใจกับความปลอดภัย เนื่องจากคุณสามารถสัมผัสขั้วบางอย่างได้

2. ตามข้อกำหนดมาตรฐาน IEC 60990 แหล่งจ่ายไฟต้องแยกจากกัน และต้องเชื่อมต่อสายศูนย์และสายกราวด์เข้าด้วยกัน(วิธีง่ายๆ คือ มีแรงดันไฟฟ้าอยู่ที่เส้นศูนย์และสายกราวด์หรือไม่ ถ้าแรงดันไฟฟ้าเกิน 2V เช่น ไฟ 220V แรงดันไฟฟ้าที่ต่างกันระหว่างเส้นศูนย์และสายกราวด์มากกว่า 100V จะต้องเชื่อมต่อเส้นศูนย์และสายกราวด์ )

3. เมื่อทำการทดสอบ โปรดใส่ใจกับขั้วของแหล่งจ่ายไฟสายไฟต้องเชื่อมต่อกับปลาย L ของสวิตช์แปลงการทดสอบปัจจุบันของหน้าสัมผัสหากการเชื่อมต่อผิดพลาด อาจเกิดอันตรายจากไฟฟ้าช็อตได้

4. เชื่อมต่อออสซิลโลสโคป ทดสอบตัวอย่าง จากนั้นต่อไฟหลังจากสาย b-terminal และอย่าต่อสายทดสอบเมื่อต่อสายไฟ

IEC 60990 รูปที่ 5 อุปกรณ์ทดสอบวงจรวัดกระแสสัมผัสIEC 60990 รูปที่ 5 อุปกรณ์ทดสอบวงจรวัดกระแสสัมผัส
