| MOQ: | 1 |
| ราคา: | Customized |
| บรรจุภัณฑ์มาตรฐาน: | ไม้อัด |
| ระยะเวลาการจัดส่ง: | 30 วัน |
| วิธีการชำระเงิน: | L/C, T/T, Western Union, MoneyGram |
| ความสามารถในการจัดหา: | 10 ชุดต่อเดือน |

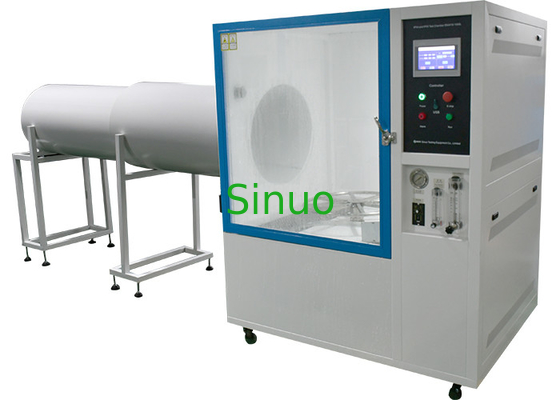

IEC60529 IPX3 ~ 6 อุปกรณ์ทดสอบน้ำแบบครอบคลุม 1000L
ภาพรวม:
ความเป็นมาในการสมัคร: การทำลายผลิตภัณฑ์และวัสดุโดยน้ำธรรมชาติ (ฝน ทะเล แม่น้ำ ฯลฯ) ทำให้เกิดความสูญเสียทางเศรษฐกิจที่ไม่สามารถคำนวณได้ทุกปีความเสียหายที่เกิดขึ้นส่วนใหญ่ ได้แก่ การกัดกร่อน การซีดจาง การเสียรูป ความแข็งแรงลดลง การขยายตัว โรคราน้ำค้าง ฯลฯ โดยเฉพาะอย่างยิ่งผลิตภัณฑ์ไฟฟ้าจะแตกเป็นไฟได้ง่ายเนื่องจากไฟฟ้าลัดวงจรที่เกิดจากฝนดังนั้น การทดสอบน้ำเพื่อการปกป้องตัวเครื่องสำหรับผลิตภัณฑ์หรือวัสดุเฉพาะจึงเป็นกระบวนการที่สำคัญและสำคัญยิ่ง
พื้นที่ใช้งานทั่วไป: ไฟภายนอกอาคาร เครื่องใช้ในครัวเรือน ชิ้นส่วนรถยนต์ และผลิตภัณฑ์อิเล็กทรอนิกส์และไฟฟ้าอื่นๆ
ฟังก์ชันอุปกรณ์: หน้าที่หลักของอุปกรณ์คือการทดสอบคุณสมบัติทางกายภาพและที่เกี่ยวข้องอื่นๆ ของผลิตภัณฑ์อิเล็กทรอนิกส์และไฟฟ้า โคมไฟ ตู้ไฟฟ้า ส่วนประกอบไฟฟ้า รถยนต์ รถจักรยานยนต์ และชิ้นส่วนและส่วนประกอบภายใต้สภาพอากาศจำลองหลังจากการทดสอบ ให้ตัดสินว่าประสิทธิภาพของผลิตภัณฑ์เป็นไปตามข้อกำหนดโดยการตรวจสอบหรือไม่ เพื่ออำนวยความสะดวกในการออกแบบ การปรับปรุง การตรวจสอบ และการตรวจสอบโรงงานของผลิตภัณฑ์
มาตรฐาน: IEC60529:1989 +A1:1999 +A2:2013 <ระดับการป้องกันโดยเปลือก (รหัส IP)> การทดสอบ IPX4 และ IPX5 รูปที่ 5 และรูปที่ 6
พารามิเตอร์ทางเทคนิค:
| พารามิเตอร์ทางเทคนิค | พารามิเตอร์พื้นฐาน | |
| ขนาดห้องด้านใน | L1000*W1000*H1000mm | |
| ขนาดห้องด้านนอก | L1480*W3800*H1800mm | |
| เส้นผ่านศูนย์กลางจานเสียง | ￠400mm | |
| แผ่นเสียงรับน้ำหนักสูงสุด | 30KG | |
| ความเร็วของแผ่นเสียง | 1 -5r / นาที (ปรับได้) | |
| วิธีการหมุนจานเสียง | บวก/บวกและลบสลับกันเสมอ | |
| วิธีการปรับการไหล | ปรับการไหลด้วยตนเองด้วยเครื่องวัดอัตราการไหลแบบปรับได้ | |
| เวลาทดสอบ | 0-999 นาที | |
| โททัล ไรท์ | 350กก. | |
| IPX34 พารามิเตอร์หัวฉีดสเปรย์ | ||
| พารามิเตอร์ของหัวฉีดสเปรย์ |
เส้นผ่านศูนย์กลางภายนอก: Ф102มม., เส้นผ่านศูนย์กลางทรงกลม: SФ75.5มม., 1 รูตรงกลาง, 2 วงกลมภายใน 12 รูที่ระยะพิทช์ 30 °, 4 วงกลมด้านนอก 24 รูที่ระยะพิทช์ 15°, รวม 121 รูของФ0.5มม. ทำจาก ทองเหลือง. |
|
| การไหลของน้ำ | 10L/min±5%, flow meter ปรับได้ผ่าน rotameter, electronic flowmeter เป็นอุปกรณ์เสริม | |
| ความกดดัน | 50 ～ 150Kpa ช่วงการวัดแรงดัน: 0 ～ 0.25Mpa | |
| มูฟวิ่งชิลด์ | ทำจากอลูมิเนียม ถอดประกอบได้ | |
| ระยะสเปรย์ | 2.5M (หัวฉีดห่างจากศูนย์กลางของแผ่นเสียง) | |
| หัวฉีดวิธีคงที่ | การซ่อมเครื่องกล | |
| พารามิเตอร์หัวฉีดเจ็ท IPX56 | ||
| IPX5 Nozzle Jet Aperture | 6.3mm | |
| IPX6 Nozzle Jet Aperture | 12.5mm | |
| IPX5Jet Flow | 12.5±0.625 | |
| IPX6 Jet Flow | 100±5L/นาที | |
| แรงดันน้ำ (Mpa) | ปรับตามกระแสน้ำที่กำหนด | |
| Jet Distance | 2.5M (หัวฉีดห่างจากศูนย์กลางของแผ่นเสียง) | |
| หัวฉีดวิธีคงที่ | การซ่อมเครื่องกล | |
| พารามิเตอร์ทางไฟฟ้า | ||
| พาวเวอร์ซัพพลายสำหรับอุปกรณ์ | 380V, 50Hz | |
| พลังของอุปกรณ์ | 3.0KW | |
| ฟังก์ชันป้องกันความปลอดภัย | ป้องกันการรั่วซึม ป้องกันการขาดแคลนน้ำ ป้องกันการลัดวงจร | |
| เงื่อนไขการใช้งาน | ผู้ใช้รับประกันเงื่อนไขต่อไปนี้และการเชื่อมต่อที่เกี่ยวข้องเสร็จสมบูรณ์ | |
| การใช้พื้นที่ |
พื้นดินราบเรียบ ระบายน้ำได้ดี พื้นและผนังกันซึม ความจุแบริ่งพื้นไม่น้อยกว่า 200 กก. / ㎡ ระบายอากาศได้ดี รอบเครื่องไม่มีแรงสั่นสะเทือน ไม่มีสนามแม่เหล็กไฟฟ้าแรงสูงรอบๆ เครื่อง ไม่มีสารไวไฟ ระเบิด กัดกร่อน และฝุ่นรอบๆ อุปกรณ์ พื้นที่ใช้งานและบำรุงรักษาที่เหมาะสมเหลืออยู่รอบ ๆ อุปกรณ์: ด้านหลัง ด้านซ้าย และด้านขวา ด้านบนของอุปกรณ์: 800 มม.ด้านหน้าของอุปกรณ์: 1400mm |
|
| สภาพแวดล้อม |
อุณหภูมิ:5℃～35℃ ความชื้นสัมพัทธ์: ≤85% ความกดอากาศ:86kPa～106kPa |
|
| แรงดันไฟฟ้าความถี่ | AC380V±10%;50Hz ± 10%;สามเฟสสี่สาย + สายกราวด์ป้องกัน | |
| พลัง | 3.0kW | |
| ความต้านทานกราวด์ป้องกัน | ความต้านทานกราวด์ของสายกราวด์ป้องกันน้อยกว่า 4Ω | |
| สวิตช์ไฟ |
1. ผู้ใช้จำเป็นต้องกำหนดค่าสวิตช์ลมป้องกันการรั่วไหลของความจุที่สอดคล้องกันสำหรับอุปกรณ์ที่ไซต์การติดตั้ง และต้องใช้สวิตช์แยกต่างหากสำหรับอุปกรณ์ 2. ห้ามใช้สวิตช์มีดหรือปลั๊กไฟ 3. สวิตช์ลมป้องกันการรั่วไหลอยู่ห่างจากอุปกรณ์ไม่เกิน 2 เมตร |
|
| แหล่งน้ำ |
1. ผู้ใช้ต้องกำหนดค่าแหล่งน้ำสำหรับอุปกรณ์ที่ไซต์การติดตั้ง แรงดันน้ำไม่น้อยกว่า 0.2Mpa และติดตั้ง faucet 4 จุด 2. ตำแหน่งของ faucet อยู่ห่างจากอุปกรณ์ไม่เกิน 2 เมตร |
|
คุณสมบัติอุปกรณ์:
1. เหมาะสำหรับผลิตภัณฑ์ IPX4 และ IPX5 (จริง ๆ แล้วสามารถบรรลุการทดสอบการกันน้ำของ IPX3, IPX4, IPX5, IPX6)
2. เปลือกนอกทำจากแผ่นเหล็กคุณภาพสูงในประเทศ และพื้นผิวเคลือบด้วยวานิชอบซึ่งมีความสวยงามและทนทาน
3. ห้องด้านในและแผ่นเสียงทั้งหมดทำจากแผ่นสแตนเลส SUS304 # เพื่อให้แน่ใจว่าใช้งานได้ยาวนานโดยไม่เกิดสนิม
4. มีหน้าต่างสังเกตการณ์โปร่งใส (วัสดุกระจกนิรภัย) ที่ประตู และไฟ LED ภายในห้อง ง่ายต่อการสังเกตการทดสอบภายในสำหรับผู้ปฏิบัติงาน
5. IPX34: กำหนดค่าหัวฉีดสเปรย์ตามข้อกำหนดของ IEC60529 รูปที่ 5 (ดังแสดงด้านล่าง)
6. IPX56: กำหนดค่าหัวฉีดสเปรย์ตามข้อกำหนดของ IEC60529 รูปที่ 6 (ดังแสดงด้านล่าง):
7. ไดรฟ์แผ่นเสียง: ใช้สเต็ปเปอร์มอเตอร์คุณภาพสูง สามารถควบคุมการหมุนบวกและลบโดยอัตโนมัติ (ไปข้างหน้าและย้อนกลับ: เหมาะสำหรับการทดสอบการเปิดเครื่องตัวอย่างและเพื่อป้องกันการพันของสายเคเบิล)
8. สามารถตั้งเวลาทดสอบได้บนหน้าจอสัมผัสช่วงการตั้งค่าคือ 0-999 นาที (ปรับได้)
9. ระบบควบคุมหลักใช้หน้าจอสัมผัสขนาด 7 นิ้ว + PLCชิ้นส่วนไฟฟ้าใช้แบรนด์นำเข้าเช่น Omronกระบวนการเดินสายเป็นไปตามข้อกำหนดของมาตรฐานแห่งชาติเลย์เอาต์ของแผงไฟฟ้านั้นสมเหตุสมผล การเดินสายนั้นแน่นหนา และการทำเครื่องหมายนั้นชัดเจน
วิดีโอ
วิดีโอ
วิดีโอ
|
|
