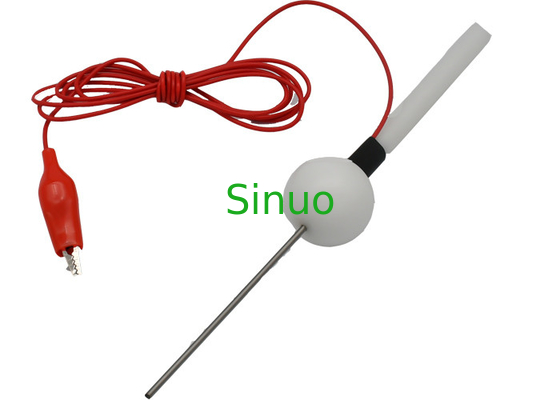

IEC61032 รูปที่ 3 การป้องกันตรวจสอบการทดสอบโพรบ C สำหรับการทดสอบชิ้นส่วนที่เป็นอันตราย
| Applied Standard: | IEC61032 | Applied Figure: | รูปที่ 3 |
| The Length of Probe: | 100±0.2 (มม.) | The Length of Handle: | 100 (มม.) |
| Probe Material: | สแตนเลส | Handle Material: | วัสดุไนลอน |
| Rigid Test Probe Diameter: | Ф2.5mm | Stop Face Diameter: | SФ35±0.2 |
| High Light: | Protection Verify Test Probe C,รูปที่ 3 Protection Verify Test Probe C |
||
IEC61032 รูปที่ 3 การป้องกันตรวจสอบการทดสอบโพรบ C สำหรับการทดสอบชิ้นส่วนที่เป็นอันตราย
ข้อมูลผลิตภัณฑ์:
หัววัดนี้เป็นไปตามข้อกำหนดมาตรฐานของหัววัดทดสอบ IEC61032 C รูปที่ 3 และเป็นไปตามมาตรฐานต่างๆ เช่น IEC60529 สำหรับการทดสอบ IP3, IEC 60335-1, IEC60065 เป็นต้น
หัววัดทดสอบ C นี้มีจุดประสงค์เพื่อตรวจสอบการป้องกันบุคคลจากการเข้าถึงส่วนที่เป็นอันตรายนอกจากนี้ยังใช้เพื่อตรวจสอบการป้องกันการเข้าถึงด้วยเครื่องมือ
พารามิเตอร์ทางเทคนิค:
| พารามิเตอร์ /รุ่น | SN2210-3 | SN2210-3T (อุปกรณ์เสริม) |
| ชื่อ | หัววัดก้านทดสอบ C | หัววัดก้านทดสอบ C พร้อมแรง |
| 1 | Ф2.5+0.05 0(มม.) | Ф2.5+0.05 0(มม.) |
| 2 | SФ35±0.2 (มม.) | SФ35±0.2 (มม.) |
| 3 | Ф10 (มม.) | Ф10 (มม.) |
| 4 | 100±0.2 (มม.) | 100±0.2 (มม.) |
| 5 | 100 (มม.) | ---- |
| 6 | ---- | แรง 3N |
| 14 | IEC60529 | IEC60529 |
ขั้นตอนการทดสอบและการใช้งาน
1. โปรดดูมาตรฐานที่เกี่ยวข้อง
ใช้ IEC 60529:2013 ข้อ 13.2 เป็นตัวอย่าง:
โพรบอ็อบเจ็กต์ถูกผลักกับช่องเปิดใดๆ ของกล่องหุ้มด้วยแรงที่ระบุในตารางที่ 7
2. หัววัดทดสอบไม่มีแรงในตัว ถ้าจำเป็นต้องใช้แรงที่ใช้เฉพาะ หัววัดทดสอบควรทำงานร่วมกับเครื่องวัดแรงที่ปลายด้ามโพรบของเรา จะมีรูเกลียว M6 เพื่อให้เข้ากับเกจวัดแรง
3. สำหรับการตรวจสอบว่าสัมผัสชิ้นส่วนที่มีชีวิตหรือไม่ โพรบมีคลิปจระเข้ แนะนำให้ทำงานกับอุปกรณ์ทดสอบโพรบป้องกันการกระแทกของเราหรือตัวบ่งชี้แรงดันไฟฟ้า 40 ~ 50V
สังเกต
1. กรุณาอย่าทำให้รูปร่างของเครื่องเสียหาย (เช่น รอยขีดข่วน การดัด ฯลฯ)
2. ป้องกันจากฝุ่นละอองและความชื้นเพื่อหลีกเลี่ยงการเกิดออกซิเดชันที่ส่งผลต่อความถูกต้องของมิติ
3. ระวังไฟฟ้าช็อต
