| MOQ: | 1 |
| ราคา: | Customized |
| บรรจุภัณฑ์มาตรฐาน: | ไม้อัด |
| ระยะเวลาการจัดส่ง: | 30 วัน |
| วิธีการชำระเงิน: | L/C, T/T, Western Union, MoneyGram |
| ความสามารถในการจัดหา: | 10 ชุดต่อเดือน |

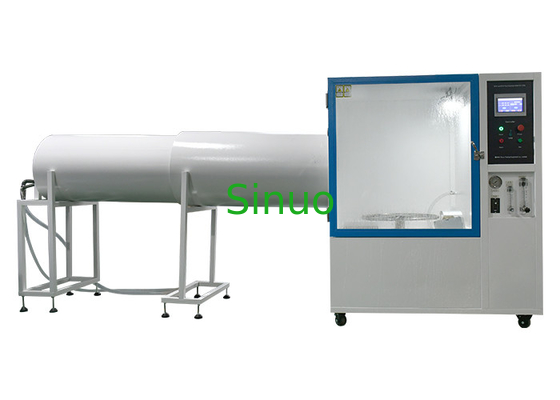

IEC60529 IPX3/IPX4/IPX5/IPX6 อุปกรณ์ทดสอบน้ำเข้าแบบครบวงจร 1000L
ภาพรวม:
เปลือกของเครื่องทดสอบทำจากแผ่นเหล็กสแตนเลสคุณภาพสูง และส่วนกล่องงานทำจากแผ่นเหล็กสแตนเลส 304B คุณภาพสูงกล่องทดสอบประกอบด้วยส่วนหลัก กลไกการส่งกำลัง และชิ้นส่วนไฟฟ้า
ภาพรวมหลักการ:
กล่องทดสอบถูกขับเคลื่อนด้วยกลไกเพื่อให้บรรลุวัตถุประสงค์ของการทดสอบกลไกการส่งสัญญาณแบบแท่นหมุนจะขับเคลื่อนตัวหนอนผ่านมอเตอร์เพื่อขับเคลื่อนเฟืองตัวหนอนให้ถึงความเร็วที่กำหนดลูกตุ้มเป็นมอเตอร์ที่ขับเคลื่อนตัวลดความเร็วให้ช้าลงและขับเคลื่อนแกนเกียร์เพื่อขับเคลื่อนเกียร์แบบพาสซีฟเพื่อให้ลูกตุ้มเคลื่อนที่
เป็นไปตามมาตรฐาน: IEC60529:1989 +A1:1999 +A2:2013
พารามิเตอร์ทางเทคนิค:
| พารามิเตอร์พื้นฐาน | |
| ขนาดภายในห้อง | กว้าง 1000 มม.* ลึก 1000 มม.* สูง 1000 มม. |
| ขนาดห้องภายนอก | ประมาณ กว้าง 1450 มม.* ลึก 3800 มม.* สูง 1800 มม. |
| เส้นผ่านศูนย์กลางจานเสียง | ￠600mm |
| แผ่นเสียงรับน้ำหนักสูงสุด | 30KG |
| ความเร็วในการหมุนของแผ่นเสียง | 1 -5r / นาที (ปรับได้อย่างแม่นยำ) |
| ทิศทางการหมุนของแผ่นเสียง | ไปข้างหน้าเสมอ / บวกและลบสลับกัน |
| วิธีการปรับการไหล | ปรับการไหลด้วยตนเองโดยการปรับมิเตอร์วัดการไหลบนแผงควบคุม |
| เวลาทดสอบ | 0-999 นาที |
| น้ำหนักอุปกรณ์ทั้งหมด | 350กก. |
| IPX3 IPX4 พารามิเตอร์ทางเทคนิค | |
| หัวฉีด | เส้นผ่านศูนย์กลางภายนอก: Ф102มม., เส้นผ่านศูนย์กลางทรงกลม: SФ75.5มม., 1 รูตรงกลาง, ระยะพิทช์ 30 องศา 12 หลุม 2 วงใน, 15° ระยะพิทช์ 24 หลุม 4 วงกลมรอบนอก, รวม 121 รู Ф0.5มม. ทำจากทองเหลือง |
| การไหลของน้ำ | 10L/min±5%, มิเตอร์วัดการไหลสามารถปรับได้ด้วยโรตามิเตอร์, เครื่องวัดการไหลแบบอิเล็กทรอนิกส์เสริม |
| ความกดดัน | 50 ～ 150Kpa ช่วงการวัดแรงดัน: 0 ～ 0.25Mpa |
| ฝาครอบที่ถอดออกได้ | อะลูมิเนียม ถอดได้ |
| ระยะสเปรย์ | 2.5 เมตร (หัวฉีดห่างจากศูนย์กลางของแผ่นเสียง) |
| วิธีการยึดหัวฉีด | การตรึงทางกล |
| IPX5 IPX6 พารามิเตอร์ทางเทคนิค | |
| รูรับแสงหัวฉีด IPX5 | 6.3mm |
| รูรับแสงหัวฉีด IPX6 | 12.5mm |
| IPX5 วอเตอร์เจ็ทโฟลว์ | 12.5±0.625 ลิตร/นาที |
| IPX6 วอเตอร์เจ็ทโฟลว์ | 100±5L/นาที |
| แรงดันน้ำ (Mpa) | ควบคุมความดันตามการไหลของน้ำที่กำหนด |
| ระยะทางฉีดน้ำ | 2.5 ม. (หัวฉีดห่างจากศูนย์กลางของแผ่นเสียง) |
| วิธีการยึดหัวฉีด | การซ่อมเครื่องกล |
| พารามิเตอร์ทางไฟฟ้า | |
| อุปกรณ์จ่ายไฟ | 380V หรือตรงตามแหล่งจ่ายไฟของลูกค้า |
| พลังของอุปกรณ์ | 3.0KW หรือตรงกับแหล่งจ่ายไฟของลูกค้าในพื้นที่ |
| การป้องกันความปลอดภัย | ป้องกันการรั่วซึม ป้องกันการขาดแคลนน้ำ ป้องกันการลัดวงจร |
คุณสมบัติอุปกรณ์:
1. เหมาะสำหรับการทดสอบเกรดกันน้ำ IPX5, IPX6
2. เปลือกทำจากแผ่นเหล็กคุณภาพสูง สวยงาม และทนทาน.
3. ดริปบอร์ด ห้องด้านใน เครื่องเล่นแผ่นเสียง และชิ้นส่วนลุยอื่นๆ ทั้งหมดทำจากสแตนเลส SUS304 เพื่อไม่ให้เกิดสนิมเป็นเวลานาน
4. ถังน้ำหยดมีการออกแบบสูญญากาศและโครงสร้างเหล็กกล้าไร้สนิมสนิมสูงตำแหน่งสัมผัสของหัวฉีดใช้การออกแบบกรวยทองเหลืองซึ่งสะดวกสำหรับการติดตั้งหัวฉีดสเปรย์
5. ท่อส่งน้ำมีตัวกรองซึ่งสามารถกรองสิ่งสกปรกในน้ำเพื่อป้องกันการอุดตันของหัวฉีด
6. ด้วยฟังก์ชั่นการทำให้แห้งด้วยอากาศอัด หลังจากการทดสอบเสร็จสิ้น น้ำส่วนเกินในถังน้ำหยดสามารถถอดออกได้เพื่อหลีกเลี่ยงการเกิดคราบน้ำเป็นเวลานานและปิดกั้นรูเข็ม(หมายเหตุ: ผู้ใช้จำเป็นต้องจัดหาแหล่งจ่ายอากาศอัด)
7. หลอดสั่นถูกขับเคลื่อนด้วยเซอร์โวสเต็ปปิ้งมอเตอร์คุณภาพสูง ความเร็วและมุมการแกว่งสามารถปรับได้อย่างแม่นยำ และนี่ไม่ใช่ปัญหานอกขั้นตอน (นอกขั้นตอน: จะทำให้หลอดสั่นทำงานผิดปกติ หลอดสั่นอาจกระทบกับเพลาจานหมุนตรงกลาง และทำให้อุปกรณ์เสียหาย)
9. หัวฉีดพ่น IPX3/4 และหัวต่อสายยาง IPX5/6 ทำขึ้นตามนี้:
10. มีปลั๊กไฟอยู่ในห้องนี้ เวลาเปิด/ปิดสำหรับชิ้นงานทดสอบสามารถควบคุมได้โดยโปรแกรม: ปิดเครื่อง (0-999 นาที) เปิดเครื่อง (0-999 นาที) ปิดเครื่อง (0-999 นาที) .
11. มีการติดตั้งไฟ LED แบบกันน้ำในห้องทดสอบ และมีหน้าต่างสังเกตขนาดใหญ่ที่ประตูเพื่อความสะดวกในการสังเกตการทดสอบภายในห้องทดสอบ
12. อุปกรณ์มาพร้อมกับถังเก็บน้ำสำหรับรีไซเคิลน้ำ ผู้ใช้ไม่จำเป็นต้องสร้างห้องทดสอบกันน้ำแบบมืออาชีพมีวาล์วลูกลอยในถังเก็บน้ำซึ่งควบคุมทางเข้าของน้ำโดยอัตโนมัติและมีฟังก์ชั่นการตรวจสอบระดับน้ำสูงและต่ำเพื่อป้องกันไม่ให้ปั๊มเสียหายจากการขาดแคลนน้ำแห้งอย่างมีประสิทธิภาพ
13. ส่วนประกอบควบคุมหลักใช้หน้าจอสัมผัสขนาด 7 นิ้ว + Mitsubishi หรือ Panasonic PLC;ส่วนประกอบทางไฟฟ้านำเข้าแบรนด์ดังเช่น LG และ Omron;กระบวนการเดินสายเป็นไปตามข้อกำหนดมาตรฐานสากล เค้าโครงของแผงไฟฟ้ามีความเหมาะสม การเดินสายแน่นหนา และเครื่องหมายมีความชัดเจน
14. อินเทอร์เฟซการดำเนินการทดสอบระดับกันน้ำ IPX ที่พัฒนาขึ้นเอง ผู้ปฏิบัติงานเลือกระดับการกันน้ำสัมพัทธ์โดยตรงบนหน้าจอสัมผัสเพื่อประมวลผลการทดสอบรหัส IP ที่สอดคล้องกันตามข้อกำหนดมาตรฐานโดยอัตโนมัติ การดำเนินการนั้นง่ายและมีมนุษยธรรม
15. ฐานของอุปกรณ์มีล้อเบรกแบบเคลื่อนที่ได้ 4 ตัว เพื่อการเคลื่อนย้ายและยึดที่ง่ายดาย
