| MOQ: | 1 |
| ราคา: | Customized |
| บรรจุภัณฑ์มาตรฐาน: | ไม้อัด |
| ระยะเวลาการจัดส่ง: | 30 วัน |
| วิธีการชำระเงิน: | ที/ที |
| ความสามารถในการจัดหา: | 20 ชุดต่อเดือน |

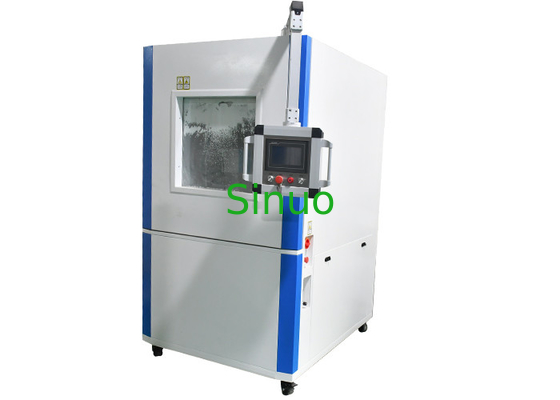

IEC60529 IP5/6 ห้องทดสอบสิ่งแวดล้อมทรายและฝุ่น 1000L
มาตรฐานและข้อ:
IEC60529:2013 “ระดับการป้องกันโดยกล่องหุ้ม (รหัส IP)” IP5 & IP6
IEC60598-1:2014 “ผู้ทรงคุณวุฒิ-ส่วนที่ 1: ข้อกำหนดและการทดสอบทั่วไป”
พารามิเตอร์ทางเทคนิค:
| การควบคุมและการใช้งาน | PLC และหน้าจอสัมผัส | ||
| ขนาดห้อง |
ขนาดภายใน: WDH=600*600*600 มม. |
ขนาดภายใน: WDH=800*800*800 mm | ขนาดภายใน: WDH=1000*1000*1000mm |
|
ขนาดภายนอก: WDH=1200*900*1650mm |
ขนาดภายนอก: WDH=1300*970*1700 มม. |
ขนาดภายนอก: WDH=1500*1400*1900 มม. |
|
| ตะแกรงตาข่าย |
เส้นผ่านศูนย์กลางของเส้นลวดที่กำหนด: Ф50µm ความกว้างเล็กน้อยของช่องว่างระหว่างสาย: 75µm |
||
| แป้งฝุ่น | แป้งฝุ่นแห้งที่สามารถผ่านตะแกรงตาข่ายสี่เหลี่ยม | ||
| ความเข้มข้นของฝุ่น | ปริมาณแป้งฝุ่นในห้องทดสอบคือ 2Kg /m³ | ||
| ความเร็วลม | ≤2ม. / วินาที | ||
| เครื่องวัดการไหลของอากาศ | 1-25L/นาที, จอแสดงผลดิจิตอล | ||
| เวลาทดสอบ | 1s~99 H 59 m 59s สามารถตั้งค่าล่วงหน้าได้ | ||
| ระยะเป่าฝุ่น | เวลาหยุด/เป่า: 1s~99 H 59 m 59s สามารถตั้งค่าล่วงหน้าได้ | ||
| ลำดับการเป่า | ปิด-เปิด-ปิด | ||
| ความเร็วในการปั๊มสุญญากาศ | 60-600L/นาที | ||
| โบลเวอร์ | พัดลมแบบแรงเหวี่ยงพลาสติกแบบเต็ม | ||
| เครื่องทำความร้อน | ใหม่ กรอบความร้อนเซรามิก | ||
| การป้องกันความปลอดภัย | การป้องกันลำดับเฟส, การป้องกันการรั่วไหล, การป้องกันอุณหภูมิเกิน, การป้องกันที่ผิดปกติ | ||
ก.ฝุ่นละเอียด: ต่ำกว่า 75um
ข.ฝุ่นหยาบ: ต่ำกว่า 150um
ค.ความเข้มข้นของฝุ่นในห้องและท่อส่งคือ 2 กก./ลบ.ม.
ง.ความเร็วลม: น้อยกว่า 2m/s (ปรับได้)
อีปริมาณแป้งโรยตัว: จัดทำตามข้อกำหนดมาตรฐาน (จัดทำโดยผู้ใช้ ครั้งแรกอย่างน้อย 2 กก. เนื่องจากแป้งฝุ่นไม่ได้รับอนุญาตให้จัดส่งในต่างประเทศ)
ฉ.PLC และระบบควบคุมอัจฉริยะหน้าจอสัมผัส
กรัมเซ็นเซอร์ PT100
ชม.ฟังก์ชั่นป้องกันอุณหภูมิเกิน
ฉัน.การป้องกันการสูญเสียเฟสไฟฟ้า
เจเบรกเกอร์รั่ว
เคแหล่งจ่ายไฟ: สามเฟส AC380 V / 50Hz
ล.ประตู: ประตูกระจกนิรภัย
เมตรปั๊มสุญญากาศ: 60-600L/H
น.ตัวควบคุม: ใช้ตัวควบคุมแบบตั้งโปรแกรมได้ (ตัวควบคุมนี้มีฟังก์ชันการควบคุมการตั้งค่าตามอำเภอใจหลายแบบดังต่อไปนี้):
① เวลาในการเป่าฝุ่น (หยุด, เป่า) h/m/s ปรับได้
② ระยะเวลาของวงจร: ปรับได้ตามอำเภอใจ
③ เวลาทดสอบที่ตั้งไว้ล่วงหน้า: 0 วินาที ~ 999h99m99s ปรับได้โดยพลการ
④ แหล่งจ่ายไฟ: ปิด-เปิด-ปิด
oขนาดหน้าจอโลหะ: เส้นผ่านศูนย์กลางของเส้นลวดระบุ 50um, ระยะห่างระหว่างสาย 75um หรือน้อยกว่า 150um
หน้าพัดลม: พัดลมแบบแรงเหวี่ยงพลาสติกทั้งหมด
หมายเหตุ: ห้องทดสอบนี้สามารถตอบสนองข้อกำหนดของระดับการป้องกันโดยเปลือกของเครื่องใช้ในครัวเรือน, เครื่องใช้ไฟฟ้าแรงดันต่ำ, รถยนต์, ชิ้นส่วนรถจักรยานยนต์และอื่น ๆ
โครงสร้างและคำอธิบายแผง:
โครงสร้างและหลักการทำงานของห้องทดสอบฝุ่นเหมือนกับ IEC60529-2013 และติดตั้งอุปกรณ์ทำความร้อนด้วยกระแสลมเพิ่มเติม เพื่อความสะดวกในการใช้งานในกรณีที่อุณหภูมิแวดล้อมต่ำหรือมีความชื้นสูงเมื่อระบบทำงาน ผู้ปฏิบัติงานจะใส่แป้งฝุ่นมาตรฐานแห้ง (2 กก./ลูกบาศก์เมตร) ลงในห้องทดสอบฝุ่นก่อน จากนั้นจึงใส่ตัวอย่างทดสอบลงในห้องทดสอบฝุ่น จากนั้นจึงเริ่มพัดลมเพื่อสร้างหมอกฝุ่นที่มีความหนาแน่นสูง ห้องเพาะเลี้ยงจนกว่าจะถึงเวลาทดสอบที่ตั้งไว้ (โดยปกติ 8 ชั่วโมง)
