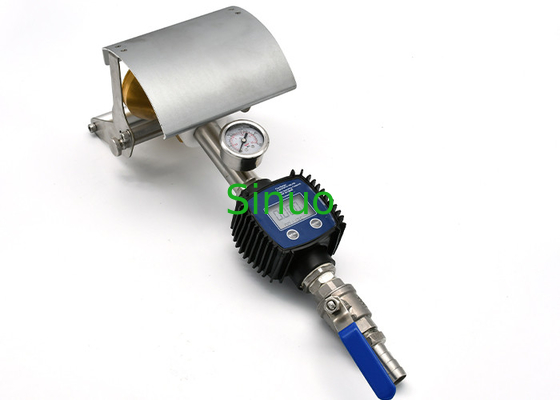

IEC 60529 หัวฉีดพ่น IPX3 และ IPX 4 แบบมือถือพร้อมเครื่องวัดการไหลแบบดิจิตอล
ภาพรวม:
เป็นไปตามข้อกำหนดของ IEC 60529-2013 “ระดับการป้องกันที่มีให้โดยกล่องหุ้ม (รหัส IP)” IPX3 และ IPX4 รูปที่ 5
หัวฉีดสเปรย์ใช้เพื่อตรวจสอบประสิทธิภาพการป้องกันของตัวเครื่องสำหรับผลิตภัณฑ์อิเล็กทรอนิกส์และไฟฟ้า รถยนต์ ชิ้นส่วนรถจักรยานยนต์ เครื่องใช้ในครัวเรือน ซีล และโคมไฟใต้น้ำที่ฉีดพ่นและกระเด็นในระดับ IPX3 และ IPX4
พารามิเตอร์ทางเทคนิค:
| พารามิเตอร์ของหัวฉีดสเปรย์ | เส้นผ่านศูนย์กลางภายนอก: Ф102มม., เส้นผ่านศูนย์กลางทรงกลม: SФ75.5มม., 1 รูตรงกลาง, 2 วงกลมภายใน 12 รูที่ระยะห่าง 30 °, 4 วงกลมรอบนอก 24 รูที่ระยะพิทช์ 15°, รวม 121 รูของФ0.5มม. ทำจาก ทองเหลือง. |
| การไหลของน้ำ | 10L/min±5% ปรับได้โดยเครื่องวัดการไหล (เครื่องวัดการไหลไม่รวมอยู่ในรายการนี้ ควรจัดเตรียมโดยผู้ใช้) |
| ความดัน | 50 ～ 150Kpa ช่วงการวัดแรงดัน: 0 ～ 0.25Mpa |
| มูฟวิ่งชิลด์ |
ทำจากอลูมิเนียม ถอดประกอบได้ หมายเหตุ: ชิลด์เคลื่อนที่อลูมิเนียมเปลี่ยนรูปได้ง่าย ให้ความสนใจระหว่างการใช้งาน |
โครงสร้าง:
อุปกรณ์นี้ผลิตขึ้นตาม IEC 60529 รูปที่ 5 พร้อมเครื่องวัดการไหลแบบดิจิตอลและมาตรวัดความดันที่ด้ามจับ จึงสามารถบรรลุการทดสอบการฉีดพ่นด้วยมือถือ IPX3 / IPX4 โดยการเชื่อมต่อท่อน้ำ (ผู้ใช้ควรเตรียมท่อน้ำ)
ช่วยให้มั่นใจได้ว่าอัตราการฉีดน้ำและความเร็วในการกระเด็นถึงค่ามาตรฐานที่กำหนดโดยการควบคุมการไหลของน้ำประปา ทำให้เปลือกหุ้มของชิ้นงานทดสอบกระเด็นไปในทุกทิศทาง
ขั้นตอนการดำเนินงาน:
ติดตั้งมาตรวัดการไหลของน้ำ ท่อน้ำ และหัวฉีดพ่นตามภาพด้านบน แล้วปรับที่จับเพื่อเปิดวาล์วเพื่อปรับการไหลของน้ำให้เป็น (10 ± 5%) L/min และตรวจสอบว่ามาตรวัดความดันแสดงค่า ความดันอยู่ในช่วง 50-150KPaหากการไหลของน้ำน้อยกว่า 10 ลิตร ควรติดตั้งปั๊มบูสเตอร์ โปรดดูภาพเป่า
ระดับการกันน้ำสำหรับการทดสอบ IPX3: ตามมาตรฐาน IEC60529 รูปที่ 5 ให้ปรับเกราะเคลื่อนที่เป็น 30 ° (เลื่อนไปที่วงกลมที่สี่ของรูนับจากด้านนอกสู่ด้านใน)
การทดสอบระดับการกันน้ำ IPX4: โปรดถอดเกราะที่เคลื่อนที่ออกให้เปิดจนสุดเพื่อไม่ให้ปิดบังรูใดๆ เพื่อให้ตัวอย่างสามารถกระเด็นไปในทุกทิศทาง
