IEC 62552 4 สถานีประตูตู้อัตโนมัติเปิดและปิดเครื่องทดสอบ

IEC 62552 4 สถานีประตูตู้อัตโนมัติเปิดและปิดเครื่องทดสอบ

MOQ: 1 ชุด
ราคา: โปร่ง
บรรจุภัณฑ์มาตรฐาน: กล่องไม้อัดส่งออกมาตรฐาน
ระยะเวลาการจัดส่ง: 30 วัน
วิธีการชำระเงิน: ที/ที
ความสามารถในการจัดหา: 10 ชุด/เดือน
ข้อมูลรายละเอียด
สถานที่กำเนิด
จีน
ชื่อแบรนด์
Sinuo
ได้รับการรับรอง
Calibration Certificate(cost additional )
หมายเลขรุ่น
SN1201B
มาตรฐาน:
IEC62552:2015
คอลัมน์:
2 คอลัมน์
โครงการทดสอบ:
การทดสอบความทนทานและวงสวิง
การดำเนินการ:
หน้าจอสัมผัส Weinview 7”
ขนาด:
ปรับแต่งได้
ถาดน้ำหนัก:
4 ชุดสำหรับการทดสอบวงสวิงประตู 50N
โครงสร้างการวางตำแหน่ง:
3 ชุด
การรับประกัน:
1 ปี
ระบบควบคุมไฟฟ้า:
Mitsubishi PLC ระบบควบคุมอัจฉริยะ
โหมดขับเคลื่อน:
เซอร์โวมอเตอร์ + ตัวลดความแม่นยำ, กระบอกสูบ
เน้น:

เครื่องทดสอบการเปิดและปิดประตู

,

IEC 62552 เครื่องทดสอบการเปิดและปิด

คําอธิบายสินค้า



IEC 62552 4 สถานีประตูตู้อัตโนมัติเปิดและปิดเครื่องทดสอบ



มาตรฐาน:

เครื่องทดสอบการเปิดและปิดประตูตู้อัตโนมัติเต็มรูปแบบได้รับการออกแบบและผลิตตามมาตรฐาน IEC62552:2015 และข้อกำหนดเฉพาะของลูกค้า



พารามิเตอร์ทางเทคนิค

เลขที่ โครงการ เนื้อหา
1 แหล่งพลังงานอินพุต AC220V 50HZ, 5kW
2 การควบคุมไฟฟ้า Mitsubishi PLC ระบบควบคุมอัจฉริยะ
3 อินเทอร์เฟซการทำงาน Weinview การทำงานของหน้าจอสัมผัสอินเทอร์เฟซมนุษย์และเครื่องจักรขนาด 7 นิ้ว
4 โหมดขับเคลื่อน

การทดสอบการเปิดและปิดประตู: เซอร์โวมอเตอร์ + ตัวลดความแม่นยำ

การทดสอบการกระแทกประตู: กระบอกสูบ

5 ช่วงตัวอย่าง ตัวอย่างชนิดเดียวกันกับภาพที่ 2: WDH=(0.4~1.0m)×(0.4~1.0m) ×(0.6~2.0m)
6 โครงการทดสอบ

1. การทดสอบความทนทานของประตูตู้ที่เปิดและปิด (รวมทั้งการเปิดด้านซ้าย การเปิดด้านขวา และการเปิดครึ่งหนึ่ง)

2. การทดสอบการแกว่งประตู 50N

7 สถานีทดสอบ 1 เวิร์กสเตชัน สามารถทดสอบตู้ เข้ากันได้กับตู้เปิดซ้าย เปิดขวา และประตูข้าม แขนหุ่นยนต์ 4 สามารถทำงานอิสระหรือพร้อมกัน
7 คอลัมน์ 2 คอลัมน์แบ่งออกเป็นคอลัมน์เปิดและปิดประตูด้านซ้ายและคอลัมน์ประตูเปิดและปิดด้านขวาแต่ละคอลัมน์มีแขนสวิงที่ขับเคลื่อนด้วยมอเตอร์ด้านบนและด้านล่างสองชุดและความสูงของถ้วยดูดของแขนกลสามารถ ปรับให้เข้ากับตำแหน่งของประตูเปิดปิด
8 ผู้ปลุกปั่น ชุดควบคุมการเปิดและปิดประตู 4 ชุด (ซ้ายบน ซ้ายล่าง ขวาบน ขวาล่าง) ซึ่งสามารถปรับตำแหน่งการเปิดและปิดได้ (นั่นคือ ปรับความยาวและความสูงได้) เหมาะสำหรับผลิตภัณฑ์ประตูที่มีความสูงต่างกันและ ความกว้าง
9 ถ้วยดูด ถ้วยดูดดูดซับต่อเนื่องและเสถียร 4 ชุด
10 ถาดน้ำหนัก 4 ชุดสำหรับการทดสอบวงสวิงประตู 50N
11 เวลาเปิด/ปิดประตู การตั้งค่าหน้าจอสัมผัสปรับได้ตั้งแต่ 0-999999 ปิดเครื่องอัตโนมัติหลังจากมาถึง
12 มุมเปิด การตั้งค่าหน้าจอสัมผัส 0-120 °เป็น ±0.1° ปรับได้
13 เวลาเปิด/ปิดค้างไว้ การตั้งค่าหน้าจอสัมผัสปรับได้ตั้งแต่ 0-99999.9S
14 เปิด/ปิดความถี่ 6-30 ครั้ง/นาที, การตั้งค่าหน้าจอสัมผัส, ปรับได้
15 โครงสร้างการวางตำแหน่ง 3 ชุด ยึดข้างและหลังตู้
16 การตรวจจับมุมเอียงของประตู กำหนดค่าเซ็นเซอร์มุม สื่อสารกับ PLC เมื่อตัวประตูเกินค่ามุมที่กำหนดโดยสัญญาณเตือนในระหว่างกระบวนการทดสอบ อุปกรณ์จะแจ้งเตือนโดยอัตโนมัติและหยุดการทดสอบ
17 กรอบ เพื่อให้ตรงกับช่วงของชิ้นงานทดสอบสูงสุด ชิ้นงานทดสอบจะถูกติดตั้งที่แผ่นด้านล่างของชั้นวาง
18 ฟังก์ชั่นหน่วยความจำไฟฟ้าขัดข้อง ระบบมีฟังก์ชันหน่วยความจำไฟฟ้าขัดข้อง ซึ่งสามารถสะสมการกระทำของพารามิเตอร์และเวลาก่อนไฟฟ้าดับได้ต่อไป
19 ข้อมูลและเส้นโค้ง หน้าจอสัมผัสพร้อมการแสดงมุมเอียงและเวลากระทบ สามารถสอบถามข้อมูลได้
20 การป้องกัน การหยุดฉุกเฉิน การรั่วไหล ไฟฟ้าลัดวงจร โอเวอร์โหลด และการป้องกันความปลอดภัยอื่นๆ
21 มิติ ชั้นวาง: กว้าง1800*ลึก1400*สูง2400mm, ประมาณ350kg





บทนำอุปกรณ์ทดสอบ

การออกแบบระบบเป็นไปตามหลักการของการทำให้เป็นโมดูล และได้รับการออกแบบและผลิตขึ้นตามข้อกำหนดของมาตรฐานอย่างเคร่งครัด และในขณะเดียวกัน การออกแบบและส่วนประกอบที่ได้มาตรฐานก็ถูกนำมาใช้ให้มากที่สุดตรวจสอบให้แน่ใจว่าระบบมีประสิทธิภาพสูงสุดและการสนับสนุนทางเทคนิค การใช้เซอร์โวมอเตอร์ไดรฟ์ช่วยให้มั่นใจได้ถึงความน่าเชื่อถือสูงและอายุการใช้งานที่ยาวนานมากของทั้งระบบ ทั้งระบบมีฟังก์ชันที่ชัดเจน โครงสร้างที่กะทัดรัด รูปลักษณ์ที่สวยงาม และรูปแบบที่เหมาะสม ซึ่งสะดวก สำหรับการบำรุงรักษาและบำรุงรักษารายวัน การออกแบบและการผลิตอุปกรณ์เป็นไปตามข้อกำหนดทางเทคนิคทั่วไปของลูกค้าสำหรับอุปกรณ์ ระบบสามารถแบ่งออกเป็นหน่วยต่อไปนี้:

แอคชั่นไดรฟ์และชุดควบคุม, ฉัราเม่และฉันระบบควบคุมอิเล็กทรอนิกส์อัจฉริยะ


วัตถุประสงค์ หลักการ และโครงสร้างของเครื่องมือ
  1. การเปิดประตู: ขับแขนกลผ่านเซอร์โวมอเตอร์ ดึงเชือกอ่อนเพื่อขับเคลื่อนประตูที่ดูดโดยถ้วยดูดเพื่อเปิดในลักษณะที่ควบคุมได้ตั้งแต่ 0 °ถึง 5 ~ 15 °จากนั้นจึงเคลื่อนไหวอย่างอิสระของประตู เพื่อให้ได้มุมที่ต้องการ
  2. การปิดประตู: แขนกลขับเคลื่อนด้วยเซอร์โวมอเตอร์ เพื่อให้ล้อกดดันประตูให้ปิดจาก 45 °ถึง 40 ~ 35 °ในลักษณะที่มีการควบคุม ตามด้วยการเคลื่อนไหวอิสระของประตูจนกว่าจะปิด
  3. การเปิดและปิดประตูแต่ละครั้งเป็นหนึ่งรอบ
  4. การแกว่งของประตู 50N: ขั้นแรกให้เปิดประตูไปที่ 90° (จำกัดกลไกไว้ที่ด้านในของประตู) ถ้วยดูดจะถูกดูดซับที่ชั้นนอกของตู้ให้ห่างจากบานพับมากที่สุด และปลายด้านหนึ่งของตัวดูด ถ้วยเชื่อมต่อกับน้ำหนักด้วยเชือกลวดและยกน้ำหนักผ่านกระบอกสูบด้วยวิธีนี้ แรง 50N จะถูกนำไปใช้กับประตู เพื่อให้ประตูถูกบังคับให้แกว่งจาก 90° ไปที่มุมสูงสุดจากนั้นใช้สวิงอาร์มประตูเพื่อกลับประตูไปที่ขีดจำกัด 90° แล้วกระแทกซ้ำ 10,000 ครั้ง

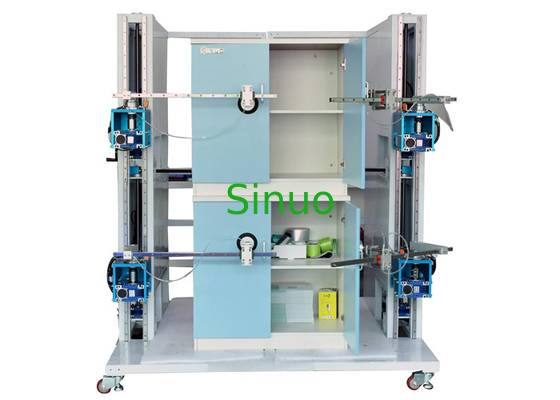

  5. โครงสร้างเครื่องทดสอบ: ดังแสดงในรูปด้านล่าง โครงสร้างเฟรมโดยรวมถูกนำมาใช้ และวางตัวอย่างไว้ที่แผ่นด้านล่างของอุปกรณ์ เพื่อให้การเคลื่อนที่สัมพัทธ์เป็นความเค้นภายในและลดการสั่นของอุปกรณ์มีโครงสร้างเสาด้านซ้ายและขวาติดตั้งอยู่ที่แผ่นฐานด้านล่าง โดยแต่ละคอลัมน์มีกลไกการเปิดและปิดประตู 2 ชุด ดังรูปที่ 1 ซึ่งสามารถทดสอบได้ถึงสี่ตู้ตัวอย่างดังแสดงในรูปที่ 2

IEC 62552 4 สถานีประตูตู้อัตโนมัติเปิดและปิดเครื่องทดสอบ 0

IEC 62552 4 สถานีประตูตู้อัตโนมัติเปิดและปิดเครื่องทดสอบ 1

รูปที่ 2
