IEC62552 ประตูตู้เย็นอัตโนมัติเปิดและปิดเครื่องทดสอบ
| Standard: | IEC62552:2015 | Electrical control: | Mitsubishi PLC ระบบควบคุมอัจฉริยะ |
| Test project: | การทดสอบความทนทานและวงสวิง | Operation: | หน้าจอสัมผัส Weinview 7” |
| Size: | ปรับแต่งได้ | Weight tray: | 4 ชุดสำหรับการทดสอบวงสวิงประตู 50N |
| Positioning structure: | 3 ชุด | Warranty: | 1 ปี |
| High Light: | ตู้เย็นเปิดและปิดเครื่องทดสอบ PLC เปิดและปิดเครื่องทดสอบ,PLC Open And Close Testing Machine |
||
IEC62552 ประตูตู้เย็นอัตโนมัติเปิดและปิดเครื่องทดสอบ
มาตรฐาน:
เครื่องทดสอบการเปิดและปิดประตูตู้เย็นอัตโนมัติเต็มรูปแบบได้รับการออกแบบและผลิตตามมาตรฐาน IEC62552:2015 และข้อกำหนดเฉพาะของลูกค้าใช้สำหรับการทดสอบความทนทานของประตูแนวตั้งของตู้แช่แข็งแนวตั้ง และยังใช้ร่วมกับการทดสอบประสิทธิภาพการใช้พลังงานของตู้เย็นการเปิดและปิดประตูเป็นอุปกรณ์ทดสอบแบบอัตโนมัติโดยเฉพาะ เหมาะสำหรับหน่วยงานทดสอบและรับรอง ห้องปฏิบัติการในโรงงาน และแผนกทดสอบอื่นๆ
อุปกรณ์นี้ใช้การควบคุมอัจฉริยะของ PLC แบบผู้ใหญ่ ติดตั้งตัวกระตุ้นการทำงานที่ปรับตำแหน่งได้ และโครงสร้างถ้วยดูดเพื่อดูดซับพื้นผิวของตู้เย็นในขณะเดียวกัน มีหน้าจอ LCD สีระบบสัมผัสเป็นอุปกรณ์มาตรฐาน ซึ่งสามารถตั้งค่ามุมการทดสอบ ความเร็ว และเวลาเปิดและปิดประตูล่วงหน้า เพื่อจำลองการเปิดและปิดด้วยตนเองอย่างแท้จริงประตูตู้เย็นมีวิธีการควบคุมที่ชาญฉลาด และเครื่องเดียวสามารถใช้งานได้หลากหลาย
พารามิเตอร์ทางเทคนิค
| เลขที่ | โครงการ | เนื้อหา |
| 1 | แหล่งพลังงานอินพุต | AC220V 50HZ, 5kW |
| 2 | การควบคุมไฟฟ้า | Mitsubishi PLC ระบบควบคุมอัจฉริยะ |
| 3 | อินเทอร์เฟซการทำงาน | Weinview การทำงานของหน้าจอสัมผัสอินเทอร์เฟซมนุษย์และเครื่องจักรขนาด 7 นิ้ว |
| 4 | โหมดขับเคลื่อน |
การทดสอบการเปิดและปิดประตู: เซอร์โวมอเตอร์ + ตัวลดความแม่นยำ การทดสอบการกระแทกประตู: กระบอกสูบ |
| 5 | ช่วงตัวอย่าง | ตัวอย่างชนิดเดียวกันกับภาพที่ 2: WDH=(0.4~1.0m)×(0.4~1.0m) ×(0.6~2.0m) |
| 6 | โครงการทดสอบ |
1. การทดสอบความทนทานของการเปิดและปิดประตูตู้เย็น (รวมทั้งการเปิดด้านซ้าย การเปิดด้านขวา และการเปิดครึ่งหนึ่ง) 2. การทดสอบการแกว่งประตู 50N |
| 7 | สถานีทดสอบ | 1 เวิร์กสเตชัน สามารถทดสอบตู้เย็น เข้ากันได้กับตู้เย็นเปิดซ้าย เปิดขวา และข้ามประตู แขนหุ่นยนต์ 4 ตัวสามารถทำงานอิสระหรือพร้อมกันได้ |
| 7 | คอลัมน์ | 2 คอลัมน์แบ่งออกเป็นคอลัมน์เปิดและปิดประตูด้านซ้ายและคอลัมน์ประตูเปิดและปิดด้านขวาแต่ละคอลัมน์มีแขนสวิงที่ขับเคลื่อนด้วยมอเตอร์ด้านบนและด้านล่างสองชุดและความสูงของถ้วยดูดของแขนกลสามารถ ปรับให้เข้ากับตำแหน่งของประตูเปิดปิด |
| 8 | ผู้ปลุกปั่น | ชุดควบคุมการเปิดและปิดประตู 4 ชุด (ซ้ายบน ซ้ายล่าง ขวาบน ขวาล่าง) ซึ่งสามารถปรับตำแหน่งการเปิดและปิดได้ (นั่นคือ ปรับความยาวและความสูงได้) เหมาะสำหรับผลิตภัณฑ์ประตูตู้เย็นที่มีความสูงต่างกัน และความกว้าง |
| 9 | ถ้วยดูด | ถ้วยดูดดูดซับต่อเนื่องและเสถียร 4 ชุด |
| 10 | ถาดน้ำหนัก | 4 ชุดสำหรับการทดสอบวงสวิงประตู 50N |
| 11 | เวลาเปิด/ปิดประตู | การตั้งค่าหน้าจอสัมผัสปรับได้ตั้งแต่ 0-999999 ปิดเครื่องอัตโนมัติหลังจากมาถึง |
| 12 | มุมเปิด | การตั้งค่าหน้าจอสัมผัส 0-120 °เป็น ±0.1° ปรับได้ |
| 13 | เวลาเปิด/ปิดค้างไว้ | การตั้งค่าหน้าจอสัมผัสปรับได้ตั้งแต่ 0-99999.9S |
| 14 | เปิด/ปิดความถี่ | 6-30 ครั้ง/นาที, การตั้งค่าหน้าจอสัมผัส, ปรับได้ |
| 15 | โครงสร้างการวางตำแหน่ง | 3 ชุด ยึดข้างและหลังตู้เย็น |
| 16 | การตรวจจับมุมเอียงของประตู | กำหนดค่าเซ็นเซอร์มุม สื่อสารกับ PLC เมื่อตัวประตูเกินค่ามุมที่กำหนดโดยสัญญาณเตือนในระหว่างกระบวนการทดสอบ อุปกรณ์จะแจ้งเตือนโดยอัตโนมัติและหยุดการทดสอบ |
| 17 | กรอบ | เพื่อให้ตรงกับช่วงของชิ้นงานทดสอบสูงสุด ชิ้นงานทดสอบจะถูกติดตั้งที่แผ่นด้านล่างของชั้นวาง |
| 18 | ฟังก์ชั่นหน่วยความจำไฟฟ้าขัดข้อง | ระบบมีฟังก์ชันหน่วยความจำไฟฟ้าขัดข้อง ซึ่งสามารถสะสมการกระทำของพารามิเตอร์และเวลาก่อนไฟฟ้าดับได้ต่อไป |
| 19 | ข้อมูลและเส้นโค้ง | หน้าจอสัมผัสพร้อมการแสดงมุมเอียงและเวลากระทบ สามารถสอบถามข้อมูลได้ |
| 20 | การป้องกัน | การหยุดฉุกเฉิน การรั่วไหล ไฟฟ้าลัดวงจร โอเวอร์โหลด และการป้องกันความปลอดภัยอื่นๆ |
| 21 | มิติ | ชั้นวาง: กว้าง1800*ลึก1400*สูง2400mm, ประมาณ350kg |
- การเปิดประตู: ขับแขนกลผ่านเซอร์โวมอเตอร์ ดึงเชือกอ่อนเพื่อขับเคลื่อนประตูที่ดูดโดยถ้วยดูดเพื่อเปิดในลักษณะที่ควบคุมได้ตั้งแต่ 0 °ถึง 5 ~ 15 °จากนั้นจึงเคลื่อนไหวอย่างอิสระของประตู เพื่อให้ได้มุมที่ต้องการ
- การปิดประตู: แขนกลขับเคลื่อนด้วยเซอร์โวมอเตอร์ เพื่อให้ล้อกดดันประตูให้ปิดจาก 45 °ถึง 40 ~ 35 °ในลักษณะที่มีการควบคุม ตามด้วยการเคลื่อนไหวอิสระของประตูจนกว่าจะปิด
- การเปิดและปิดประตูแต่ละครั้งเป็นหนึ่งรอบ
- การแกว่งประตู 50N: ขั้นแรกให้เปิดประตูตู้เย็นที่ 90° (จำกัดกลไกไว้ที่ด้านในของประตูตู้เย็น) ถ้วยดูดจะถูกดูดซับที่ชั้นนอกของตู้เย็นให้ห่างจากบานพับมากที่สุด และปลายด้านหนึ่งของ ถ้วยดูดเชื่อมต่อกับน้ำหนักด้วยเชือกลวดและยกน้ำหนักผ่านกระบอกสูบด้วยวิธีนี้ แรง 50N จะถูกนำไปใช้กับประตู เพื่อให้ประตูถูกบังคับให้แกว่งจาก 90° ไปที่มุมสูงสุดจากนั้นใช้สวิงอาร์มประตูเพื่อกลับประตูไปที่ขีดจำกัด 90° แล้วกระแทกซ้ำ 10,000 ครั้ง

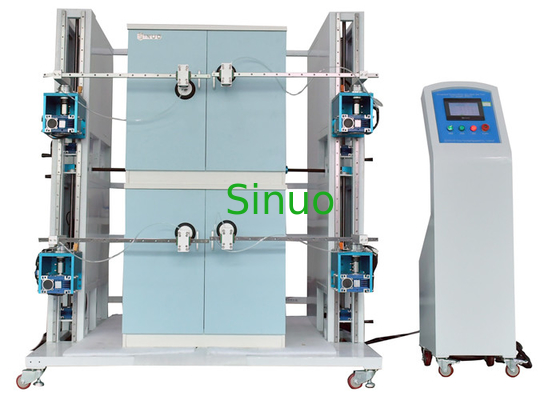

- โครงสร้างเครื่องทดสอบ: ดังแสดงในรูปด้านล่าง โครงสร้างเฟรมโดยรวมถูกนำมาใช้ และวางตัวอย่างไว้ที่แผ่นด้านล่างของอุปกรณ์ เพื่อให้การเคลื่อนที่สัมพัทธ์เป็นความเค้นภายในและลดการสั่นของอุปกรณ์มีโครงสร้างเสาด้านซ้ายและด้านขวา 2 ชุดติดตั้งอยู่ที่แผ่นด้านล่าง แต่ละคอลัมน์มีกลไกการเปิดและปิดประตู 2 ชุด ดังแสดงในรูปที่ 1 ซึ่งสามารถตอบสนองการทดสอบตู้เย็นได้ถึงสี่ชุดตัวอย่างดังแสดงในรูปที่ 2
รูปที่ 2
