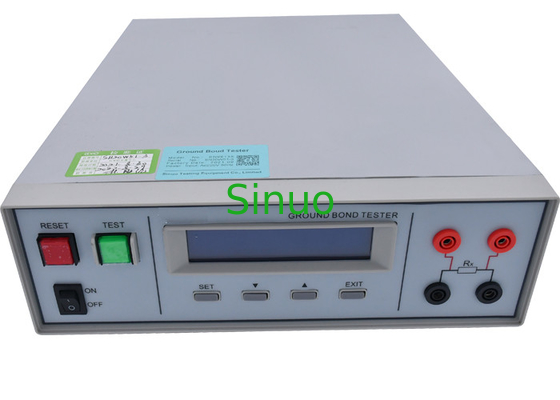

IEC60950 อุปกรณ์ทดสอบกราวด์กราวด์อิเล็กทรอนิกส์ในครัวเรือนฟิวส์ 2-500mΩ
| Applied Standard: | IEC60335-1, IEC60950, IEC60598-1, IEC60745-1 เป็นต้น | Current output precision: | ± (2% * ค่าที่ตั้งไว้) |
| Current output stability: | น้อยกว่า 0.3% (10A/100mΩ) | Grounding resistance measuring precision: | ± (2% * ค่าที่อ่านได้ + 3mΩ) |
| Fuse: | ฟิวส์ 5A | Communication Interface: | RS232 (อุปกรณ์เสริม) |
| Display: | หน้าจอ LCD ตัวอักษรสีน้ำเงิน 16 * 2 ตัว | Current output range: | 5-30A (อุปกรณ์เสริม 32A/40A) |
| High Light: | อุปกรณ์ทดสอบกราวด์บอนด์อิเล็กทรอนิกส์ในครัวเรือน,อุปกรณ์ทดสอบกราวด์บอนด์ IEC60950 |
||
IEC60950 อุปกรณ์ทดสอบกราวด์กราวด์อิเล็กทรอนิกส์ในครัวเรือนฟิวส์ 2-500mΩ
มาตรฐานที่ใช้:
การออกแบบทางไฟฟ้าเป็นไปตามมาตรฐาน GB4706.1, GB4943, GB7000.1, GB3883.1 และ GB / T12113 ตลอดจนมาตรฐานคณะกรรมการไฟฟ้าระหว่างประเทศ เช่น IEC60335-1, IEC60950, IEC60598-1, IEC60745-1, และ IEC60990
พารามิเตอร์ทั่วไป:
| รีโมทคอนโทรล PLC | อินพุตสัญญาณ: เริ่ม |
| หน้าจอ | 16*2 จอ LCD สีน้ำเงิน |
| อินเทอร์เฟซการสื่อสาร | RS232 (อุปกรณ์เสริม) |
| การสอบเทียบ | ซอฟต์แวร์ |
| สภาพแวดล้อมในการทำงาน | 0-40 ℃, 20-80% RH |
| แรงดันไฟฟ้าขาเข้า | 0-40 ℃, 20-80% RH |
| ความถี่อินพุต | 50/60Hz |
| ฟิวส์ | ฟิวส์ 5A |
| CBM | 280 มม. (ก) × 89 มม. (ส) × 380 มม. (ล) |
| ช่วงเอาต์พุตปัจจุบัน | 5-30A (อุปกรณ์เสริม 32A/40A) |
| ความแม่นยำเอาต์พุตปัจจุบัน | ± (2% * ค่าที่ตั้งไว้ ) |
| ความเสถียรของเอาต์พุตปัจจุบัน | น้อยกว่า 0.3% (10A/100mΩ) |
| ความถี่และความแม่นยำ | 50Hz/60Hz ±0.2% |
| ช่วงการวัดความต้านทานกราวด์ | 5-500mΩ (5-10A) |
| 2 – 200mΩ (11-25A) | |
| 2 – 150mΩ (26-32A) | |
| ความแม่นยำในการวัดความต้านทานกราวด์ | ± (2% * ค่าที่อ่านได้ + 3mΩ) |
| เวลาทดสอบและความละเอียด | 0,0.5-999.9s, ความละเอียด 0.1s, 0 หมายถึงเอาต์พุตอย่างต่อเนื่อง |
SN9613 series เครื่องทดสอบความต้านทานไฟฟ้านำไฟฟ้าแบบต่อสายดินอัตโนมัติอัจฉริยะมีเอาต์พุต 5A-30A แบบคงที่ในปัจจุบันที่มีความถี่ 50/60Hz ซึ่งสามารถดำเนินการต้านทานต่อสายดินได้ภายใน500mΩมีความละเอียดสูงสุด0.1mΩและความแม่นยำ 2.0% ที่ระดับสูงสุดเมื่อเปรียบเทียบกับเครื่องทดสอบอื่นที่คล้ายคลึงกันอุปกรณ์นี้มีประสิทธิภาพสูงและใช้งานง่ายในเวลาเดียวกัน ดังนั้นจึงสามารถตอบสนองความต้องการของการทดสอบออนไลน์ของสายการผลิตได้ และยังตรงตามข้อกำหนดที่มีความแม่นยำสูงในการทดสอบในห้องปฏิบัติการอุปกรณ์รองรับการสื่อสารกับคอมพิวเตอร์และสายการผลิตอัตโนมัติผ่านอินเทอร์เฟซ RS-232
การบำรุงรักษารายวัน
สภาพแวดล้อมการทำงานของอุปกรณ์ควรมีการระบายอากาศที่ดี แห้ง ไม่มีฝุ่นและการรบกวนจากแม่เหล็กไฟฟ้าที่รุนแรง
กรุณาเปิดเครื่องเป็นประจำหากไม่ได้ใช้งานอุปกรณ์เป็นเวลานาน ขอแนะนำให้ใช้อย่างน้อย 30 นาทีและเดือนละครั้ง
ควรปิดแหล่งจ่ายไฟนานกว่า 10 นาทีหลังจากทำงานเป็นเวลานาน (24 ชั่วโมง) เพื่อให้อุปกรณ์ทำงานได้ดี
จำเป็นต้องบำรุงรักษาแคลมป์ทดสอบเป็นประจำ เนื่องจากอาจเกิดวงจรสัมผัสล้มเหลวหรือขาดหลังจากใช้งานเป็นเวลานาน
การบำรุงรักษาปกติ
สายไฟอินพุต ลวดทดสอบ เต้ารับทดสอบ และอุปกรณ์เสริมที่เกี่ยวข้องของอุปกรณ์นี้ต้องได้รับการตรวจสอบและสอบเทียบอย่างรอบคอบอย่างน้อยปีละครั้ง เพื่อปกป้องความปลอดภัยของผู้ใช้และความถูกต้องของอุปกรณ์หากใช้อุปกรณ์ในไซต์การผลิตหรือสภาวะที่ไม่เอื้ออำนวยอื่นๆ รอบการบำรุงรักษาควรสั้นลงตามสภาพแวดล้อมการทำงาน
